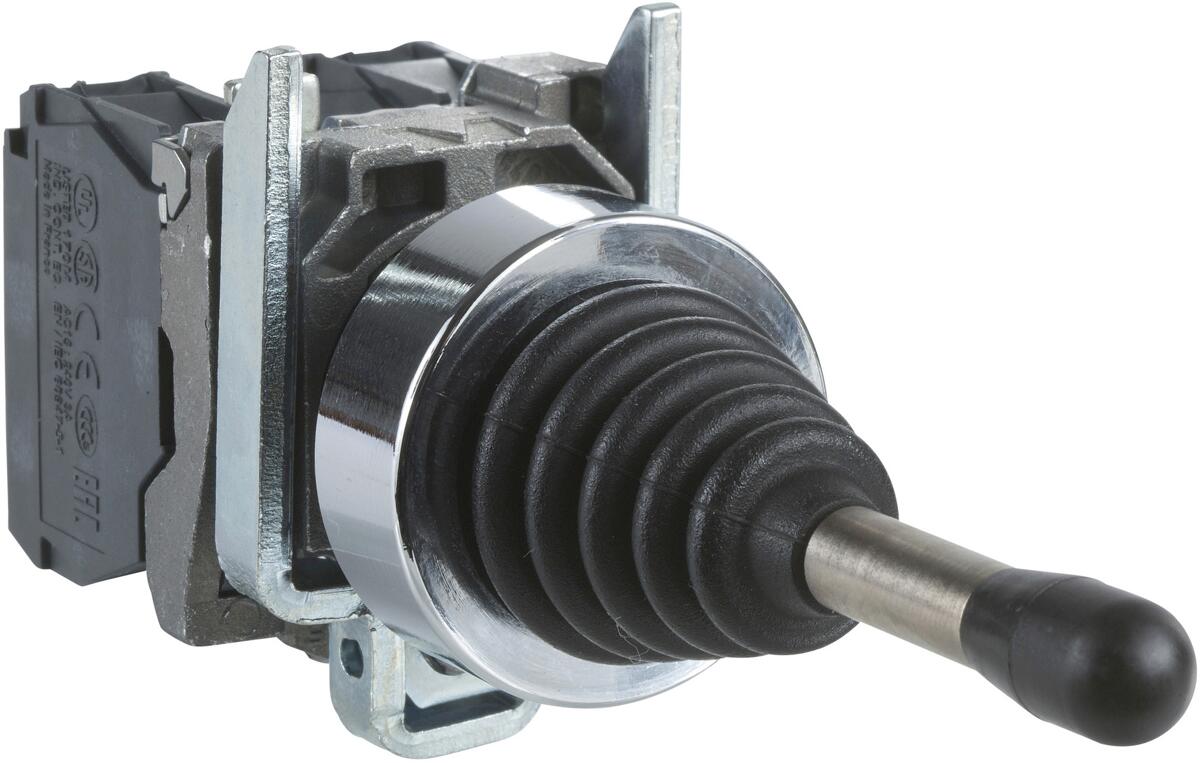

Schneide Electric XD4PA12 Harmony XB4, Joystick, Metall, 22mm, 2 Richtungen, 1-stufig, rastend, ohne Rückzug, 1S pro Richtung, schwarz

Beschreibung

Die Baureihe Harmony XB4 aus Metall bietet eine Vielzahl an 22mm Komplettgeräten wie Drucktaster, Leuchtmelder und Wahlschalter bis hin zum Not-Aus-Schalter. Zusätzlich ist es durch den modularen Aufbau der Geräte möglich, alle Bestandteile auch als Einzelelemente zu beziehen sowie wahlweise auch für 30mm Einbaumaß. Aufgrund der Flexibilität und der extremen Robustheit eignen sich die Geräte ideal für die meisten Anwendungen in der Industrie und in Gebäuden. Dieser Joystick in der Farbe schwarz verfügt über 2 Richtungen, die 1-stufig betätigt werden können und keinen Rückzug zur Nullstellung haben. Das Gerät verfügt über 1 Schließer pro Richtung. Montiert in einer 22mm Bohrung erfolgt der Anschluss des Geräts durch Federklemmen auf der Rückseite des Produkts. Aufgrund der Vielzahl von vorhandenen Produktstandards und Zertifizierungen geeignet für den internationalen Einsatz.

Technische Daten

Hauptmerkmale

1. Baureihe Harmony XDA
2. Produkt- oder Komponententyp Joystick-Controller
3. Kurzbezeichnung des Geräts XD4
4. Blendenmaterial Chrom-beschichtetes Metall
5. Haltekragenmaterial Zamak
6. Montagedurchmesser 22,5 mm
7. Operatortyp Rastend, Handkurbel lang 54 mm Länge
8. Betriebs-Positionsinformation 3 Positionen
9. Betriebs-Richtungsinformation 2 Richtungen
10. Art und Zusammensetzung der Kontakte 1 S
11. Betrieb der Kontakte Gestuft schaltend
12. Anschlüsse - Klemmen
13. Schraubklemmenleisten, <= 2 x 1,5 mm² mit Kabelende entspricht IEC 60947-1
14. Schraubklemmenleisten, >= 1 x 0,22 mm² ohne Kabelende entspricht IEC 60947-1

Zusatzmerkmale

• Produktgewicht 0,116 kg
• Widerstandsfähigkeit gegen Hochdruckreiniger 7000000 Pa bei 55 °C, Entfernung: 0,1 m
• Form des Signaleinheitkopfes Rund
• Nocken pro Richtung 1
• Verwendung der Kontakte Standard
• Positive Öffnung Ohne
• Mechanische Lebensdauer 1000000 Zyklen
• [M] Anzugsdrehmoment 0,8?1,2 Nm entspricht IEC 60947-1
• Schraubenkopfform
  • Kreuzweise kompatibel mit Philips Nr. 1 Schraubenzieher
  • Kreuzweise kompatibel mit Position Nr. 1 Schraubenzieher
  • Geschlitzt kompatibel mit flach Ø 4 mm Schraubenzieher
  • Geschlitzt kompatibel mit flach Ø 5,5 mm Schraubenzieher
• Kontaktmaterial Silberlegierung (Ag/Ni)
• Kurzschlussschutz 10 A Patronensicherung Typ gG entspricht IEC 60947-5-1
• [Ith] Konventioneller thermischer Strom in freier Luft 10 A entspricht IEC 60947-5-1
• [Ui] Bemessungs-Isolationsspannung 600 V (Verschmutzungsgrad 3) entspricht IEC 60947-1
• [Uimp] Bemessungs-Stoßspannungsfestigkeit 6 kV entspricht IEC 60947-1
• [Ie] Betriebsbemessungstrom
  • 0,1 A bei 250 V, DC-13, R300 entspricht IEC 60947-5-1
  • 0,22 A bei 125 V, DC-13, R300 entspricht IEC 60947-5-1
• Elektrische Lebensdauer
  • 1000000 Zyklen, AC-15, 2 A bei 230 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht IEC 60947-5-1, Anhang C
  • 1000000 Zyklen, AC-15, 3 A bei 120 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht IEC 60947-5-1, Anhang C
  • 1000000 Zyklen, AC-15, 4 A bei 24 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht IEC 60947-5-1, Anhang C
  • 1000000 Zyklen, DC-13, 0,2 A bei 110 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht IEC 60947-5-1, Anhang C
  • 1000000 Zyklen, DC-13, 0,5 A bei 24 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht IEC 60947-5-1, Anhang C
• Elektrische Zuverlässigkeit
  • λ < 10exp(-6) bei 5 V, 1 mA bei sauberer Umgebung entspricht IEC 60947-5-4
  • λ < 10exp(-8) bei 17 V, 5 mA bei sauberer Umgebung entspricht IEC 60947-5-4
• Gerätedarstellung Vollständiges Produkt

Montage

• Beschichtung TH
• Umgebungstemperatur bei Lagerung -40?70 °C
• Umgebungstemperatur bei Betrieb -25?70 °C
• Schutzklasse für Stromschläge Klasse I entspricht IEC 60536
• Schutzart (IP) IP66 entspricht IEC 60529
• Schutzart (NEMA)
  • NEMA 13
  • NEMA 4X
• Schutzart (IK) IK03 entspricht IEC 50102
• Vibrationsfestigkeit 5 gn (f= 2?500 Hz) entspricht IEC 60068-2-6
• Stoßfestigkeit
  • 30 gn (Dauer = 18 ms) für Sinushalbwellenbeschleunigung entspricht IEC 60068-2-27
  • 50 gn (Dauer = 11 ms) für Sinushalbwellenbeschleunigung entspricht IEC 60068-2-27
