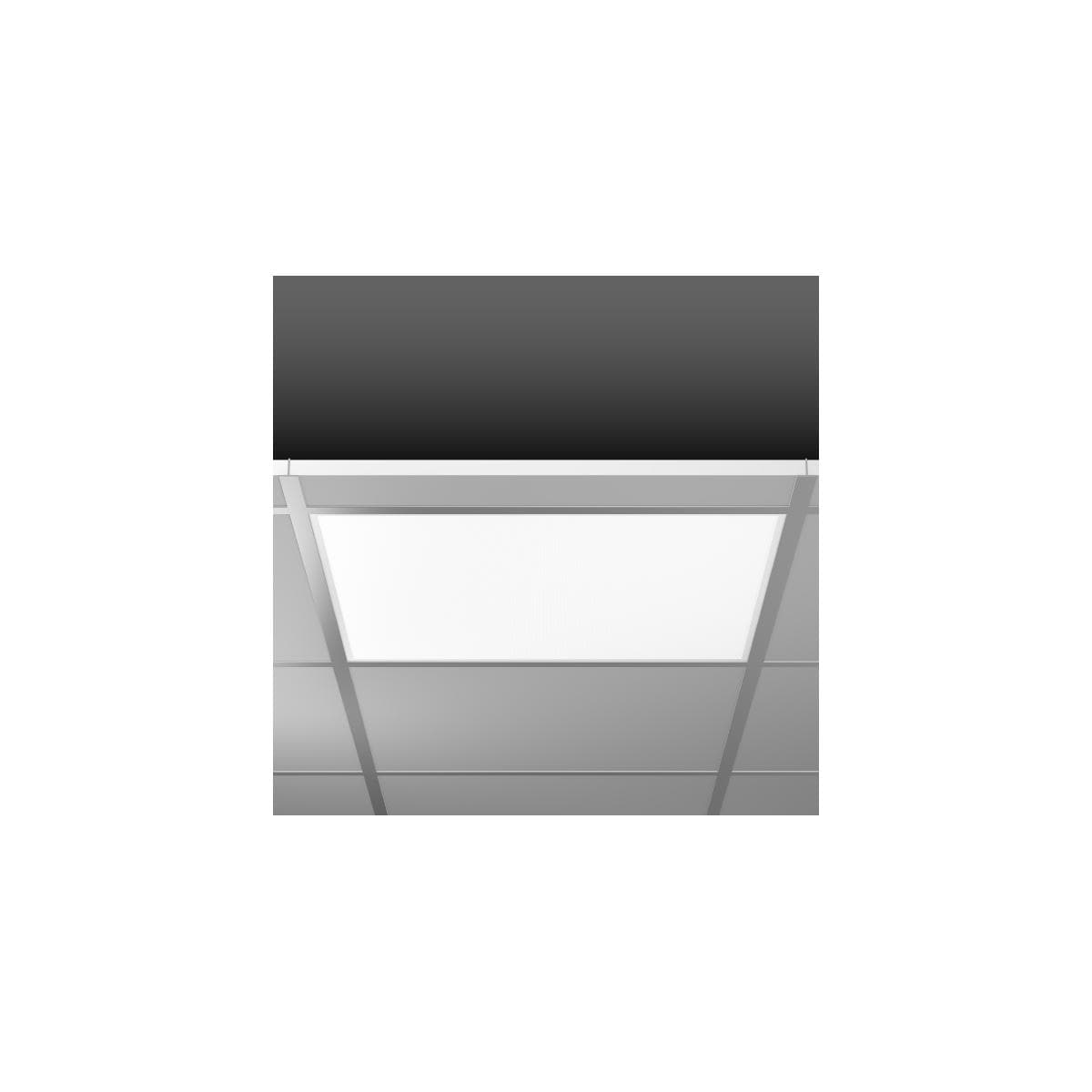

Einlegeleuchte für Deckensysteme mit sichtbaren Tragschienen. Gehäuse Stahlblech pulverbeschichtet. Leuchtenrahmen Aluminium pulverbeschichtet. Diffusor aus vergilbungsfreiem Kunststoff (PMMA) mikroprismatisch.
LED Backlight-Technologie für eine homogene Ausleuchtung der gesamten lichtabgebenden Fläche. Betriebsgerät extern.
MultiLumen: Einstellbarkeit des Leuchtenlichtstroms in 4 Stufen. Werkseitig auf zweite angebotene Stufe voreingestellt. Hervorragend geeignet für Bürobereiche (UGR ? 19) und Bildschirmarbeitsplätze (BAP) gem. DIN EN 12464-1.
Elektrotechnik
- Bemessungsleistung 24 W
- Leuchtenlichtausbeute 138 lm/W
- Bemessungsleistung 2 28 W
- Leuchtenlichtausbeute 2 133 lm/W
- Bemessungsleistung 3 32 W
- Leuchtenlichtausbeute 3 132 lm/W
- Bemessungsleistung 4 36 W
- Leuchtenlichtausbeute 4 128 lm/W
- Betriebsgerät DALI
- Spannung 220 - 240 V / 0 Hz, 50 - 60 Hz
- Leuchten an Sicherung B10A 18
- Leuchten an Sicherung B16A 30
- Leuchten an Sicherung C10A 23
- Leuchten an Sicherung C16A 36
- Einschaltstrom / Einschaltzeit 50 A / 10 µs
- Ripplestrom / Flicker 15 %
- Klirrfaktor (THD) 10 %
- Leistungsfaktor 0,9
Lichttechnik
- Farbtemperatur 4.000 K
- Bemessungsleuchtenlichtstrom 3.300 lm
- Blendungsbewertungsindex UGR (4H 8H) 1 17,5
- Ausstrahlwinkel kombiniert 91° / 87°
- Farbtemperatur 2 4.000 K
- Bemessungsleuchtenlichtstrom 2 3.700 lm
- Blendungsbewertungsindex UGR (4H 8H) 2 17,9
- Farbtemperatur 3 4.000 K
- Ausstrahlwinkel kombiniert 2 91° / 88°
- Bemessungsleuchtenlichtstrom 3 4.200 lm
- Blendungsbewertungsindex UGR (4H 8H) 3 18,4
- Farbtemperatur 4 4.000 K
- Ausstrahlwinkel kombiniert 3 91° / 88°
- Bemessungsleuchtenlichtstrom 4 4.600 lm
- Blendungsbewertungsindex UGR (4H 8H) 4 18,7
- Ausstrahlwinkel kombiniert 4 91° / 88°
Prüfungen und Approbationen
- CIE Flux Code / CEN Flux Code 62 88 96 100 100
- Schutzart IP 20, IP 40
- Anmerkung Schutzart IP 20, IP 40 raumseitig
- Schutzklasse II
- Glühdrahtprüfung 650°C - 30 Sekunden
- Schlagschutz IK02 (Schlagschutz 0,20 Joule)
- Sicherheitszeichen Einbauleuchte nicht bedecken!
- Umgebungstemperatur min. -20 °C
- Umgebungstemperatur max. 40 °C
- Handelszeichen EAC
- Energieeffizienzklasse 2019/2015 D
- Bereitschaftsschaltung / non maintained Umgebungstemperatur / temperature ambiente => -20 °C ... + 40 °C
Lampen
- Leuchtmittel LED
- Sockel
- Farbtemperatur 4000K
- Farbwiedergabeindex Ra 80
- Farbtoleranz (MacAdam) 3
- Lebensdauer 50000 h (L80/B50)
- Photobiologische Sicherheit nach EN 62471 Risikogruppe 0

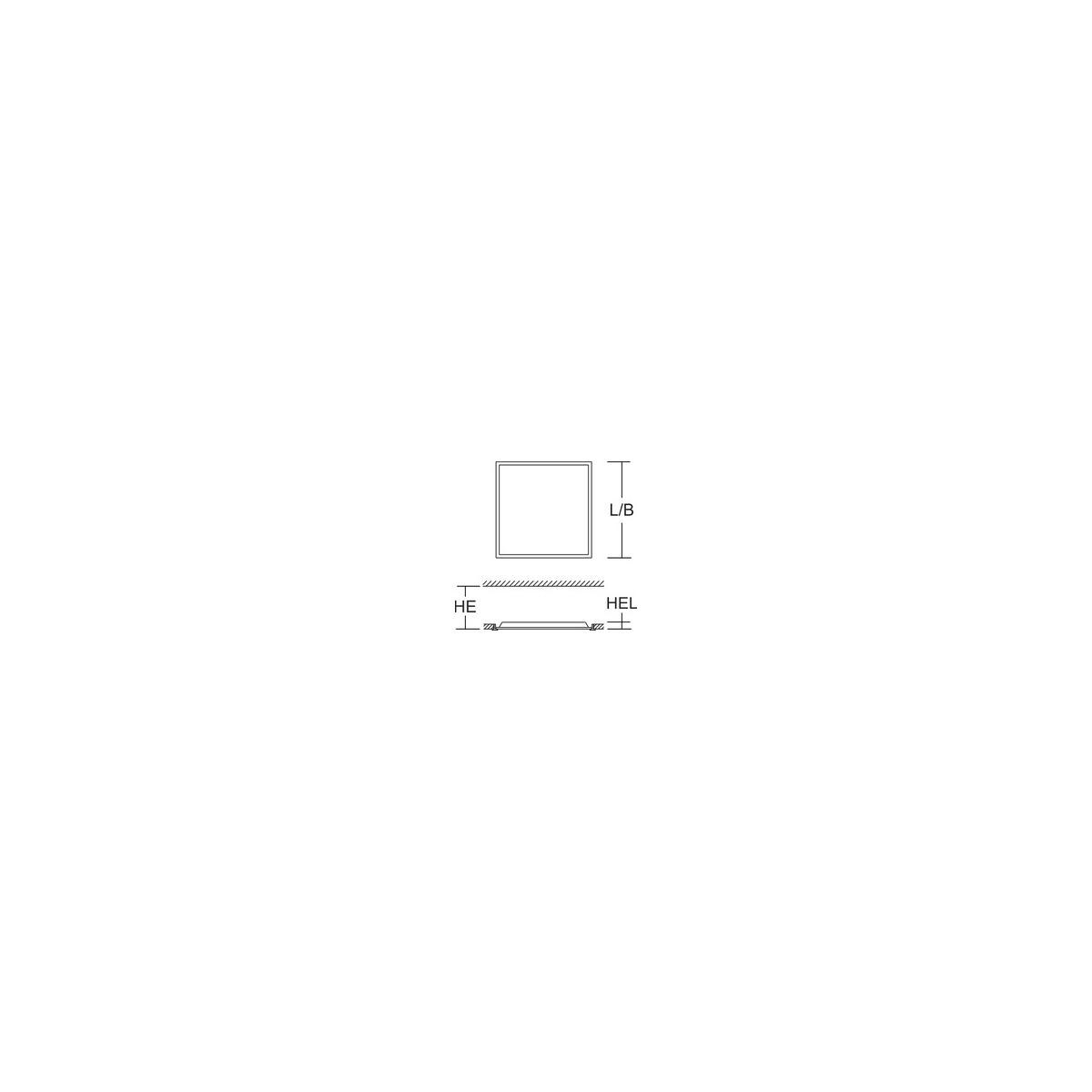

Maße und Gewichte
- Länge L 620 mm
- Breite B 620 mm
- Einbauhöhe HE 160 mm
- Einbauhöhe Leuchte HEL 33 mm
- Gewicht 2,2 kg
Installationshinweis
Die Lampen können in der Leuchte nicht ausgetauscht werden!
| Leuchtmittelart | LED |
| Leistung [Watt] | 36 |
| Sockel | - |
| Schutzklasse | II |
| Leuchtkraft [Lumen] | 4600 |
