Produktmerkmale

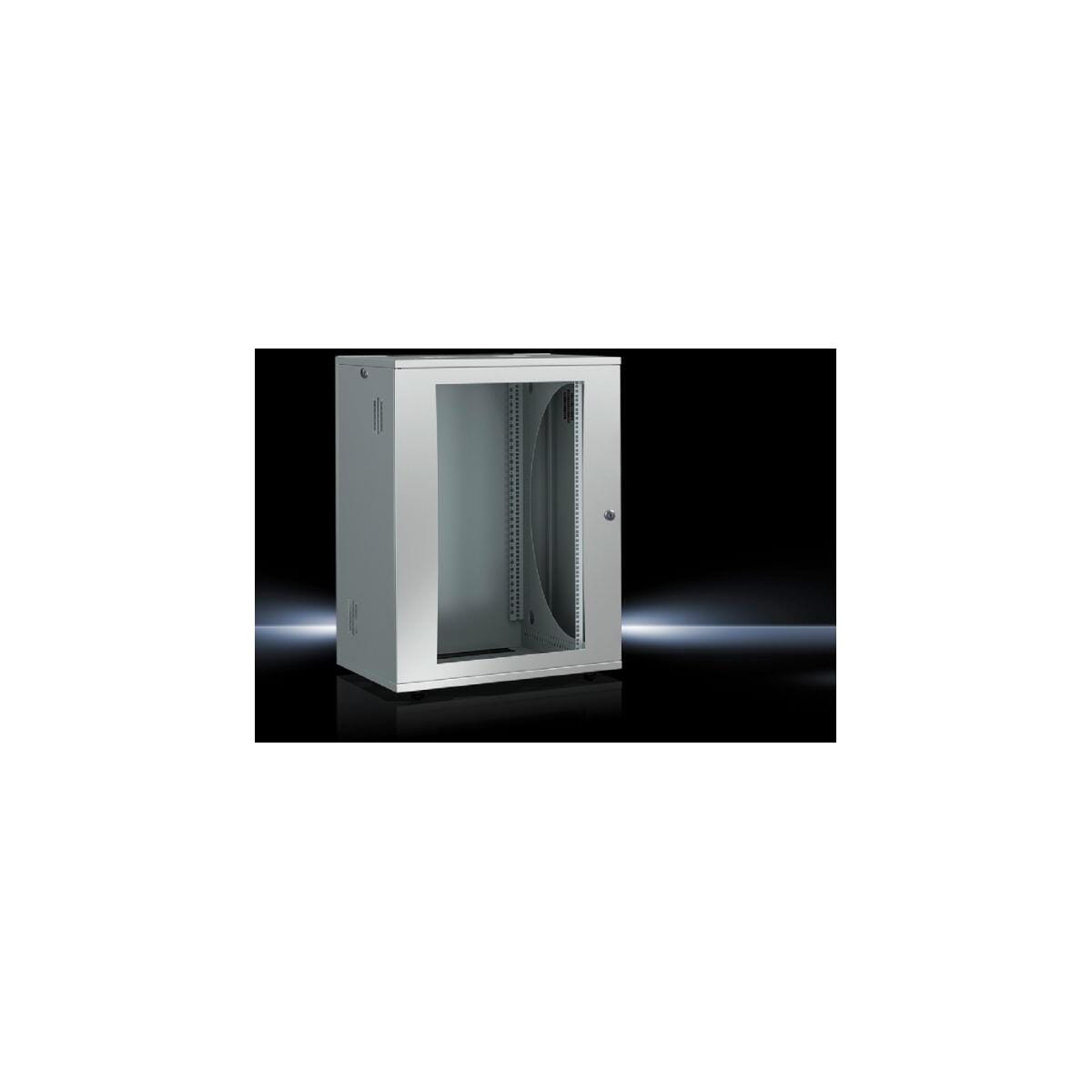

21 HE Wand-/Standgehäuse mit tiefenverstellbarem 19-Montagerahmen vorne, bestehend aus Wandteil, zwei Grundträgern, Dach- und Bodenblech, jeweils mit Ausbruch zur Kabeleinführung, abgedeckt mit Bürstenleisten, zwei 19-Profilschienen, zwei abschließbaren Seitenwänden und einer abschließbaren Sichttür. Das Gehäuse wird mit Snap-Verbindungselementen werkzeuglos aufgebaut. Durch die symmetrische Grundkonstruktion ist ein verwechslungsfreier Aufbau möglich. Türanschlag frei wählbar. Statische Belastbarkeit der 19.-Ebene: 5 kg/HE, maximal 75 kg. Die Gehäusebreite 700 mm lässt seitlich Freiraum für große Kabelmengen. Seitenwände, Dach und Bodenrahmen mit jeweils zwei Lüfterfeldern für eine passive Durchlüftung, eine Erweiterung zur aktiven Klimatisierung ist mit separat erhältlichen üftermotoren möglich, nicht benötigte Lüfterfelder können mit separat erhältlichen Abdeckplatten geschlossen werden. Der Einsatz als Standgehäuse ist mit separat erhältlichen Nivellierfüßen möglich. Zusätzliche hintere 19-Befestigungsebene mit separat erhältlichem Profilschienensatz möglich.
Technischen Daten
- Ausführung: mit 19"- Montagerahmen
- Beschreibung: Flexibel einsetzbar als Wand- oder Standgehäuse.
- Nutzen: Werkzeuglose Schnellmontage
- Systemausbau am offenen 19"- Gestell
- Material: Stahlblech
- Sichtscheibe: Einscheiben-Sicherheitsglas, 3 mm
- Oberfläche: Pulverbeschichtet
- Farbe: RAL 7035
- Lieferumfang:
- Gehäuse in Flat-Pack-Verpackung
- 1 Wandteil
- 2 Grundträger
- 2 Dach-/Bodenbleche, mit Ausbrüchen zur Kabeleinführung über Bürstenleisten
- 2 Seitenwände, abschließbar
- 1 Sichttür, abschließbar, Sicherheitsschließung 3524 E, Türanschlag frei wählbar
- Verbindungselemente zur werkzeuglosen Schnellmontage
- Erdungssatz zur systemgerechten Erdung aller Gehäuseteile
- 19"-Montagerahmen
- Hinweis: Max. Einbautiefe: Tiefe - 58 mm bis zur Rückwand
- Max. Ebenenabstand bei zwei 19"-Ebenen: Tiefe - 104 mm
- Grundmaterial: Stahlblech
- Abmessungen:
- Breite: 700 mm
- Höhe: 1025 mm
- Tiefe: 700 mm
- Einbauhöhe für Komponenten: 21 HE
- Belastbarkeit: max. 750 N
| Produkttyp | Wandverteiler |
| Ausführung | 21HE |
| Tiefe [mm] | 700 |
