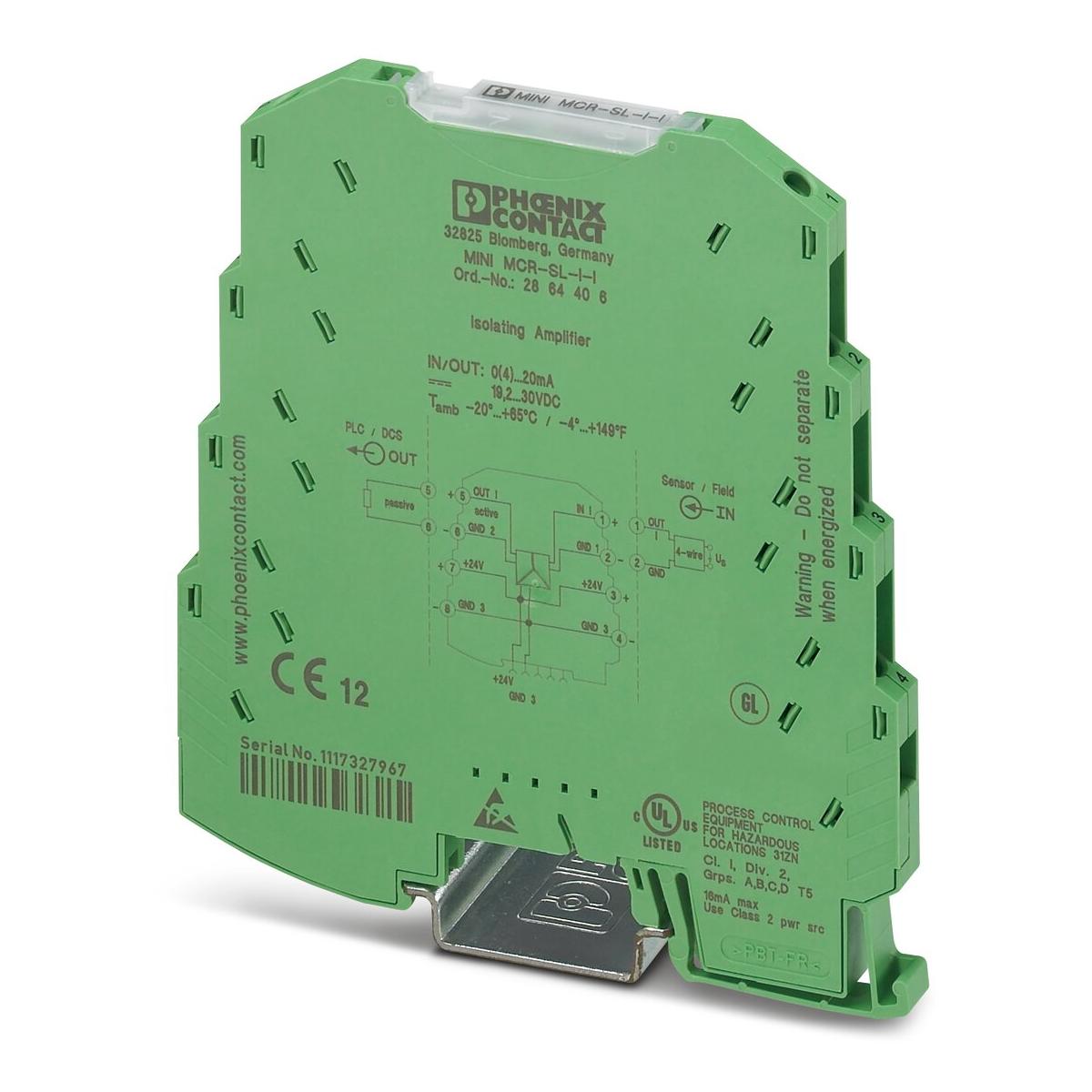

Der 6,2 mm schmale Normsignal-3-Wege-Trennverstärker MINI MCR-SL-I-I(-SP) wird zur galvanischen Trennung, Verstärkung und Filterung von Standard-Normsignalen eingesetzt.
Ein- und ausgangsseitig stehen die analogen Normsignale 0...20 mA oder 4...20 mA galvanisch getrennt zur Verfügung.
Die Spannungsversorgung (19,2 V DC bis 30 V DC) kann wahlweise über die Anschlussklemmen der Module oder im Verbund über den Tragschienen-Busverbinder erfolgen.
Technische Daten:
Artikeleigenschaften
- Produkttyp: Trennverstärker
- Anzahl der Kanäle: 1
Isolationseigenschaften
- Überspannungskategorie: II
- Verschmutzungsgrad: 2
Elektrische Eigenschaften
- Anzahl der Kanäle: 1
- Bemessungsisolationsspannung: 50 V AC/DC
- Galvanische Trennung: Basisisolierung nach EN 61010
- Galvanische Trennung zwischen Eingang und Ausgang: ja
- Grenzfrequenz (3 dB): ca. 100 Hz
- Maximale Verlustleistung bei Nennbedingung: 250 mW
- Prüfspannung Eingang/Ausgang/Versorgung: 1,5 kV AC (50 Hz, 60 s)
- Schutzbeschaltung: Transientenschutz
- Signalübertragungsverhalten: In = Out
- Sprungantwort (10-90%): 3,2 ms
- Temperaturkoeffizient maximal: < 0,01 %/K
- Temperaturkoeffizient typisch: < 0,002 %/K
- Übertragungsfehler maximal: ? 0,1 % (vom Endwert)
Versorgung
- Versorgungsnennspannung: 24 V DC
- Versorgungsspannungsbereich: 19,2 V DC ... 30 V DC (Zur Brückung der Versorgungsspannung kann der Tragschienen-Busverbinder (ME 6,2 TBUS-2 1,5/5-ST-3,81 GN, Artikel-Nr. 2869728) eingesetzt werden, aufschnappbar auf 35-mm-Tragschiene nach EN 60715)
- Stromaufnahme maximal: < 20 mA
- Leistungsaufnahme: < 450 mW
Eingangsdaten
Signal: Stromeingang
- Anzahl der Eingänge: 1
- Konfigurierbar/Programmierbar: nein
- Eingangssignal Strom: 0 mA ... 20 mA
- 4 mA ... 20 mA
- Eingangssignal Strom maximal: 50 mA
- Eingangswiderstand Stromeingang: ca. 50 ?
Ausgangsdaten
Signal:
- Anzahl der Ausgänge: 1
- Konfigurierbar/Programmierbar: nein
- Leerlaufspannung: ca. 12,5 V
- Ausgangssignal Strom: 0 mA ... 20 mA
- 4 mA ... 20 mA
- Ausgangssignal Strom maximal: 28 mA
- Bürde/Ausgangslast Stromausgang: < 500 ? (bei 20 mA)
- Ripple: < 20 mVSS (an 500 ?)
Anschlussdaten
- Anschlussart: Schraubanschluss
- Abisolierlänge: 12 mm
- Schraubengewinde: M3
- Leiterquerschnitt starr: 0,2 mm² ... 2,5 mm²
- Leiterquerschnitt flexibel: 0,2 mm² ... 2,5 mm²
- Leiterquerschnitt AWG: 26 ... 12
Maße
- Breite: 6,2 mm
- Höhe: 93,1 mm
- Tiefe: 101,2 mm
Materialangaben
- Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R22: HL 1 - HL 2
- Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R23: HL 1 - HL 2
- Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R24: HL 1 - HL 2
- Material Gehäuse: PBT
Umwelt- und Lebensdauerbedingungen
Umgebungsbedingungen
- Schutzart: IP20
- Umgebungstemperatur (Betrieb): -20 °C ... 65 °C
- Umgebungstemperatur (Lagerung/Transport): -40 °C ... 85 °C
- Höhenlage: ? 2000 m
- Zulässige Luftfeuchtigkeit (Betrieb): 5 % ... 95 % (keine Betauung)
Approbationsdaten
- Zertifikat: UKCA-konform
- Kennzeichnung: UL 508 Recognized
- Class I, Div. 2, Groups A, B, C, D T5
- Zertifikat: DNV GL TAA000020N
DNV GL-Daten
- Temperature: B
- Humidity: B
- Vibration: B
EMCA
- Enclosure: Required protection according to the Rules shall be provided upon installation on board
EMV-Daten
- Elektromagnetische Verträglichkeit: Konformität zur EMV-Richtlinie
- Störabstrahlung: EN 61000-6-4
- Störfestigkeit: EN 61000-6-2
- Hinweis: Während der Störbeeinflussung kann es zu geringen Abweichungen kommen.
Entladung statischer Elektrizität
- Bemerkung: Es sind Schutzmaßnahmen gegen elektrostatische Entladung zu treffen.
Elektromagnetisches HF-Feld
- Benennung: Elektromagnetisches HF-Feld
- Normen/Bestimmungen: EN 61000-4-3
- typische Abweichung vom Messbereichsendwert: 10 %
- Schnelle Transienten (Burst)
- Benennung: Schnelle transiente Störungen (Burst)
- Normen/Bestimmungen: EN 61000-4-4
- typische Abweichung vom Messbereichsendwert: 10 %
Leitungsgeführte Beeinflussung
- Benennung: Leitungsgeführte Störgrößen
- Normen/Bestimmungen: EN 61000-4-6
- typische Abweichung vom Messbereichsendwert: 10 %
Normen und Bestimmungen
- Galvanische Trennung: Basisisolierung nach EN 61010
Montage
- Montageart: Tragschienenmontage
- Montagehinweis: Zur Brückung der Versorgungsspannung kann der Tragschienen-Busverbinder eingesetzt werden, aufschnappbar auf 35-mm-Tragschiene nach EN 60715.
- Einbaulage: beliebig
