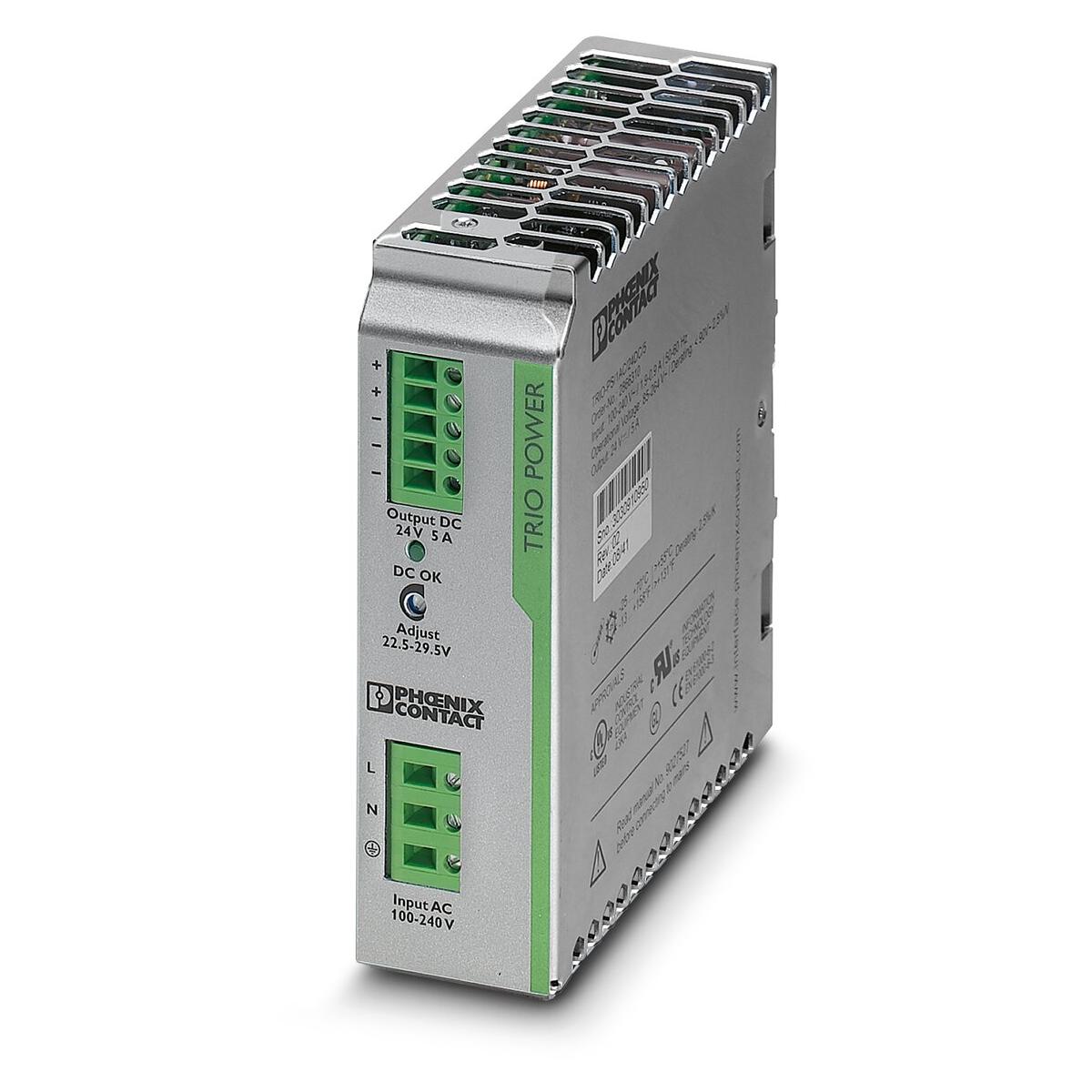

TRIO POWER Stromversorgungen mit Standardfunktionalität
Mit 1- und 3-phasigen Varianten bis 960 W eignet sich TRIO POWER besonders für den Serien-Maschinenbau. Der Weitbereichseingang und das internationale Zulassungspaket ermöglichen den weltweiten Einsatz.
Das robuste Metallgehäuse, die hohe Spannungsfestigkeit und der große Temperaturbereich sorgen für hohe Versorgungssicherheit.
Technische Daten:
Eingangsdaten
AC-Betrieb
- Eingangsnennspannungsbereich: 100 V AC ... 240 V AC
- Eingangsspannungsbereich: 85 V AC ... 264 V AC (Derating < 90 V AC: 2,5 %/V)
- Derating: < 90 V AC (2,5 %/V)
- Eingangsspannungsbereich AC: 85 V AC ... 264 V AC (Derating < 90 V AC: 2,5 %/V)
- Spannungsfestigkeit max.: 300 V AC
- Spannungsart der Versorgungsspannung: AC
- Einschaltstromstoß: < 15 A
- Einschaltstromstoß: integral (I2t)1,1 A2s
- Frequenzbereich AC: 45 Hz ... 65 Hz
- Netzausfallüberbrückungszeit: > 20 ms (120 V AC)
- > 110 ms (230 V AC)
- Stromaufnahme: 1,65 A (120 V AC)
- 0,9 A (230 V AC)
- Nennleistungsaufnahme: 189 VA
- Schutzbeschaltung: Transientenüberspannungsschutz; Varistor
- Leistungsfaktor (cos phi): 0,72
- Einschaltzeit typisch: < 1 s
- Eingangssicherung: 3,15 A (träge, intern)
- Zulässige Vorsicherung: B6 B10 B16
- Auswahl geeigneter Sicherung für den Eingangsschutz: 6 A ... 16 A (Charakteristik B, C, D, K)
- Ableitstrom gegen PE: < 3,5 mA
Ausgangsdaten
- Wirkungsgrad: 89 % (bei 230 V AC und Nennwerten)
- Ausgangscharakteristik: U/I
- Nennausgangsspannung: 24 V DC ±1 %
- Einstellbereich der Ausgangsspannung (USet): 22,5 V DC ... 29,5 V DC (> 24 V DC, leistungskonstant begrenzt)
- Nennausgangsstrom (IN): 5 A (UOUT = 24 V DC)
- Derating: 55 °C ... 70 °C (2,5 % / K)
- Rückspeisefestigkeit: 35 V DC
- Schutz gegen Überspannung am Ausgang (OVP): < 35 V DC
- Last kapazitiv maximal: unbegrenzt
- Aktive Strombegrenzung: ca. 10 A (bei Kurzschluss)
- Regelabweichung: < 1 % (Laständerung statisch 10 % ... 90 %)
- < 2 % (Laständerung dynamisch 10 % ... 90 %)
- < 0,1 % (Eingangsspannungsänderung ±10 %)
- Restwelligkeit: < 20 mVSS
- Ausgangsleistung: 120 W
- Schaltspitzen Nennlast: < 30 mVSS
- Verlustleistung Leerlauf maximal: 1,1 W
- Verlustleistung Nennlast maximal: 18 W
- Anstiegszeit: < 2 ms (UOUT (10 % ... 90 %))
- Parallelschaltbarkeit: ja, zur Redundanz und Leistungserhöhung
- Serienschaltbarkeit: ja
Anschlussdaten
Eingang
- Anschlussart: Schraubanschluss
- Leiterquerschnitt starr min: 0,2 mm²
- Leiterquerschnitt starr max: 2,5 mm²
- Leiterquerschnitt flexibel min.: 0,2 mm²
- Leiterquerschnitt flexibel max.: 2,5 mm²
- Leiterquerschnitt AWG min: 24
- Leiterquerschnitt AWG max: 14
- Abisolierlänge: 9 mm
- Schraubengewinde: M2,5
- Anzugsdrehmoment min: 0,4 Nm
- Anzugsdrehmoment max: 0,5 Nm
Ausgang
- Anschlussart: Schraubanschluss
- Leiterquerschnitt starr min: 0,2 mm²
- Leiterquerschnitt starr max: 2,5 mm²
- Leiterquerschnitt flexibel min.: 0,2 mm²
- Leiterquerschnitt flexibel max.: 2,5 mm²
- Leiterquerschnitt AWG min: 24
- Leiterquerschnitt AWG max: 14
- Abisolierlänge: 9 mm
- Schraubengewinde: M2,5
- Anzugsdrehmoment min: 0,4 Nm
- Anzugsdrehmoment max: 0,5 Nm
LED Signalisierung
- Signalisierungsarten: LED
- Betriebsspannungsanzeige: LED grün
Signalausgang
- Statusanzeige: LED "DC OK" grün
- Hinweis zur Statusanzeige: UOUT > 21,5 V: LED leuchtet
Elektrische Eigenschaften
- Isolationsspannung Eingang/Ausgang: 4 kV AC (Typprüfung)
- 2 kV AC (Stückprüfung)
- Isolationsspannung Ausgang/PE: 500 V DC (Typpr.)
- Isolationsspannung Eingang/PE: 2 kV AC (Typpr.)
- 2 kV AC (Stückpr.)
Artikeleigenschaften
- Produkttyp: Stromversorgung
- MTBF (IEC 61709, SN 29500): > 2031000 h
Isolationseigenschaften
- Schutzklasse: I (mit PE-Anschluss)
- Überspannungskategorie: III
- Verschmutzungsgrad: 2
Maße
- Breite: 40 mm
- Höhe: 130 mm
- Tiefe: 115 mm
Einbaumaß
- Einbauabstand rechts/links: 0 mm / 0 mm
- Einbauabstand oben/unten: 50 mm / 50 mm
Montage
- Montageart: Tragschienenmontage
- Montagehinweis: anreihbar: horizontal 0 mm, vertikal 50 mm
- Einbaulage: waagerechte Tragschiene NS 35, EN 60715
- Schutzlackiert: nein
Materialangaben
- Farbe: aluminium
- Gehäusematerial: Metall
- Ausführung der Gehäuse: Stahlblech verzinkt
- Ausführung der Seitenteile: Aluminium
Umwelt- und Lebensdauerbedingungen
Umgebungsbedingungen
- Schutzart: IP20
- Umgebungstemperatur (Betrieb): -25 °C ... 70 °C (> 55 °C Derating: 2,5%/K)
- Umgebungstemperatur (Lagerung/Transport): -40 °C ... 85 °C
- Klimaklasse: 3K3 (nach EN 60721)
- Max. zul. Luftfeuchtigkeit (Betrieb): ? 95 % (bei 25 °C, keine Betauung)
- Schock: 15g je Raumrichtung, nach IEC 60068-2-27
- Vibration (Betrieb): < 15 Hz, Amplitude ±2,5 mm (nach IEC 60068-2-6)
- 15 Hz ... 150 Hz, 2,3g, 90 min.
