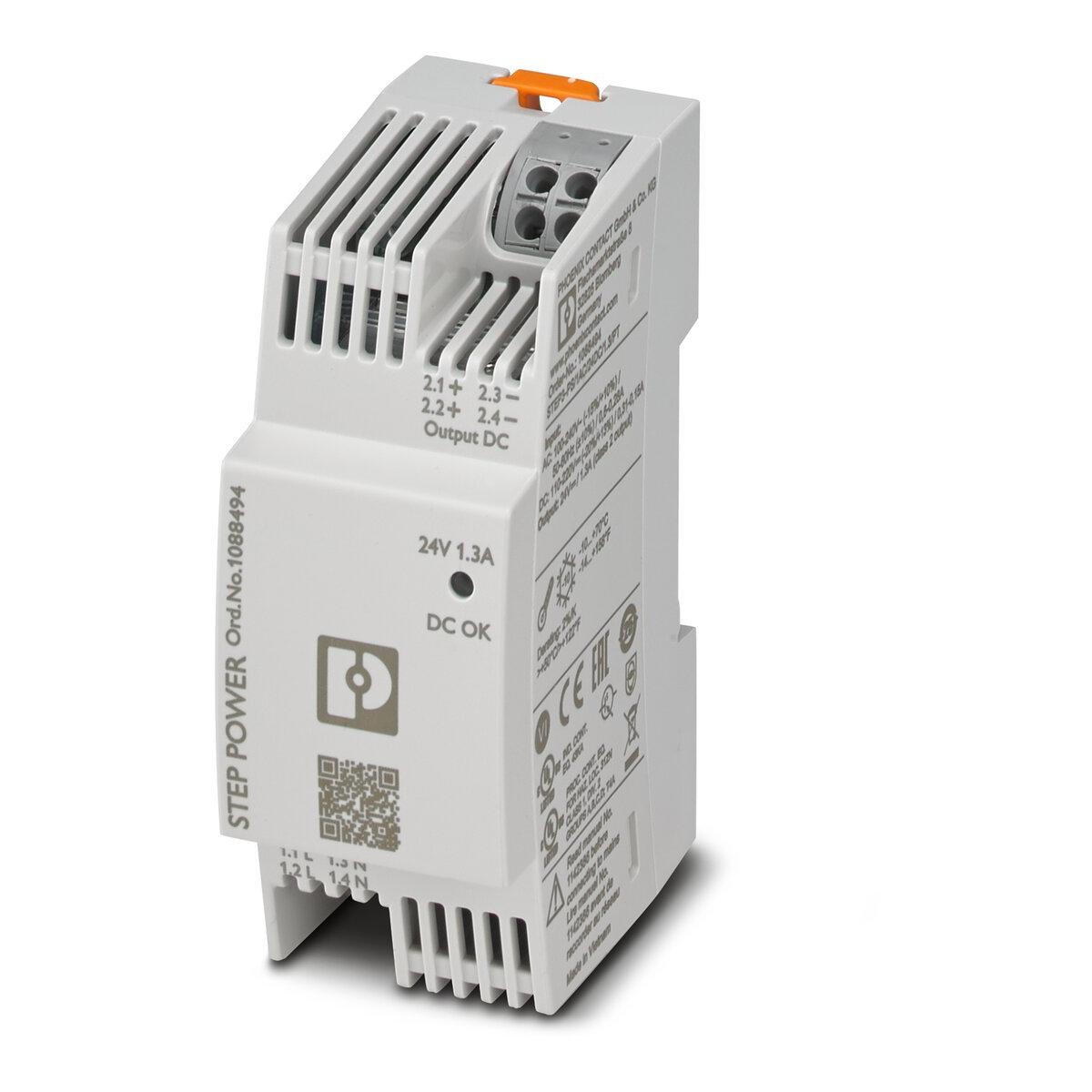

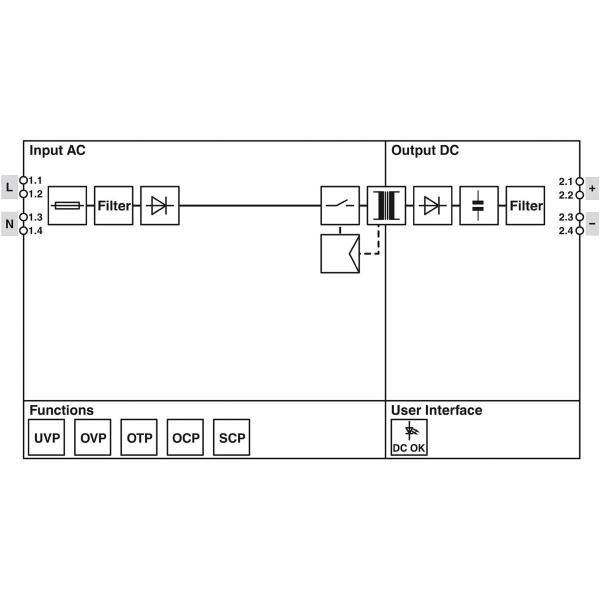

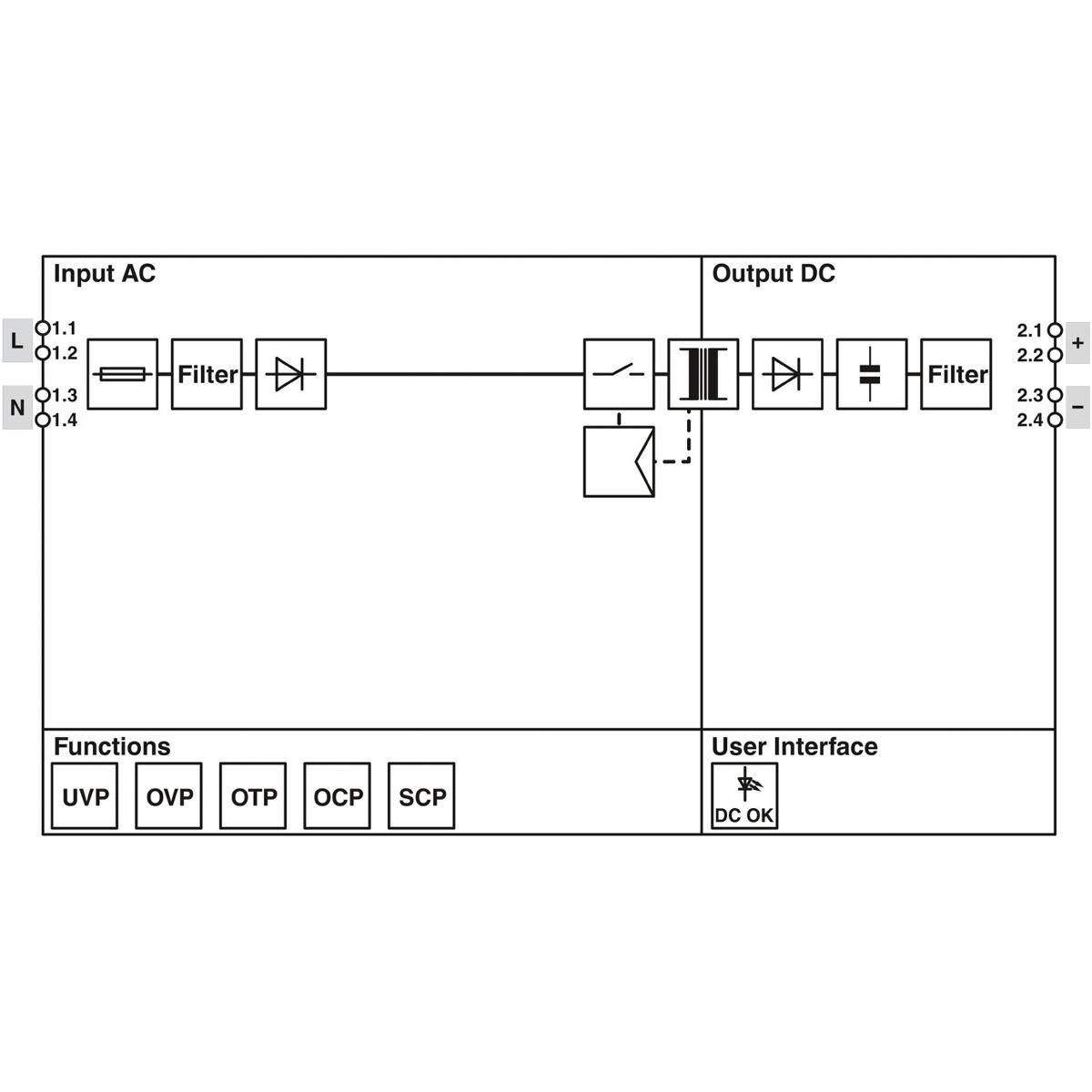

STEP POWER-Stromversorgungen für Installationsverteiler. Die Stromversorgungen STEP POWER mit Push-in-Anschlusstechnik sind die professionelle Lösung für die smarte Gebäudeautomation. Die kompakten Geräte sind ökonomisch, platzsparend und flexibel einsetzbar.
Technische Daten:
- Netzform: Sternnetz (TN, TT, IT (PE))
- Eingangsspannungsbereich: 100 V AC ... 240 V AC -15 % ... +10 %
- Landesnetzspannung typisch: 120 V AC
- 230 V AC
- Spannungsart der Versorgungsspannung: AC/DC
- Einschaltstromstoß: typ. 22 A
- Einschaltstromstoßintegral (I2t): typ. 0,27 A2s
- Frequenzbereich (fN): 50 Hz ... 60 Hz ±10 %
- Netzausfallüberbrückungszeit: typ. 20 ms (120 V AC)
- typ. 100 ms (230 V AC)
- Stromaufnahme: 0,59 A (100 V AC)
- 0,33 A (240 V AC)
- Schutzbeschaltung: Transientenüberspannungsschutz; Varistor
- Einschaltzeit: typ. 2 s
- Geräteeingangssicherung: 2 A intern (Geräteschutz), träge
- Auswahl geeigneter Sicherung für den Eingangsschutz: 6 A ... 16 A (Charakteristik B, C, D, K)
- Ableitstrom gegen PE: < 0,25 mA
- Eingangsspannungsbereich: 110 V DC ... 250 V DC -20 % ... +40 %
- Stromaufnahme: 0,31 A (110 V DC)
- 0,13 A (250 V DC)
Ausgangsdaten
- Wirkungsgrad: > 87,5 % (120 V AC)
- > 88,5 % (230 V AC)
- Efficiency Level: VI
- Nennausgangsspannung: 24 V DC
- Nennausgangsstrom (IN): 1,3 A
- Kurzschlussfest: ja
- Leerlauffest: ja
- Derating: > 50 °C ... 70 °C (2 % / K)
- Crest Faktor: typ. 3,45
- typ. 4,32
- Ausgangsleistung (PN): 30 W
- Parallelschaltbarkeit: ja, zur Leistungserhöhung und Redundanz mit Diode
- Serienschaltbarkeit: ja, zur Spannungserhöhung
- Rückspeisefestigkeit: ? 35 V DC
- Schutz gegen Überspannung am Ausgang (OVP): < 35 V DC
- Restwelligkeit: typ. 100 mVSS
- Regelabweichung< 0,5 % (Laständerung statisch 10 % ... 90 %)
- < 3 % (Laständerung dynamisch 10 % ... 90 %, (10 Hz))
- < 0,1 % (Eingangsspannungsänderung ±10 %)
- Anstiegszeit: typ. 100 ms (UOut = 10 % ... 90 %)
- Verlustleistung Leerlauf minimal: < 0,1 W (120 V AC)
- Verlustleistung Leerlauf maximal: < 0,1 W (230 V AC)
- Verlustleistung Nennlast minimal: < 4,4 W (120 V AC)
- Verlustleistung Nennlast maximal: < 3,9 W (230 V AC)
Anschlussdaten
LED Signalisierung
- Signalisierungsarten: LED
- Signalschwelle: > 0,9 x UN (UN = 24 V DC) (LED leuchtet grün)
- < 0,9 x UN (UN = 24 V DC) (LED aus)
Elektrische Eigenschaften
- Anzahl Phasen: 1,00
- Isolationsspannung Eingang/Ausgang: 4 kV AC (Typprüfung)
- 3,75 kV AC (Stückprüfung)
Artikeleigenschaften
- Produkttyp: Stromversorgung
- MTBF (IEC 61709, SN 29500): > 3100000 h (25 °C)
- > 1600000 h (40 °C)
- > 1000000 h (50 °C)
- Umweltschutzdirektive: RoHS-Richtlinie 2011/65/EU
- WEEE
- Reach

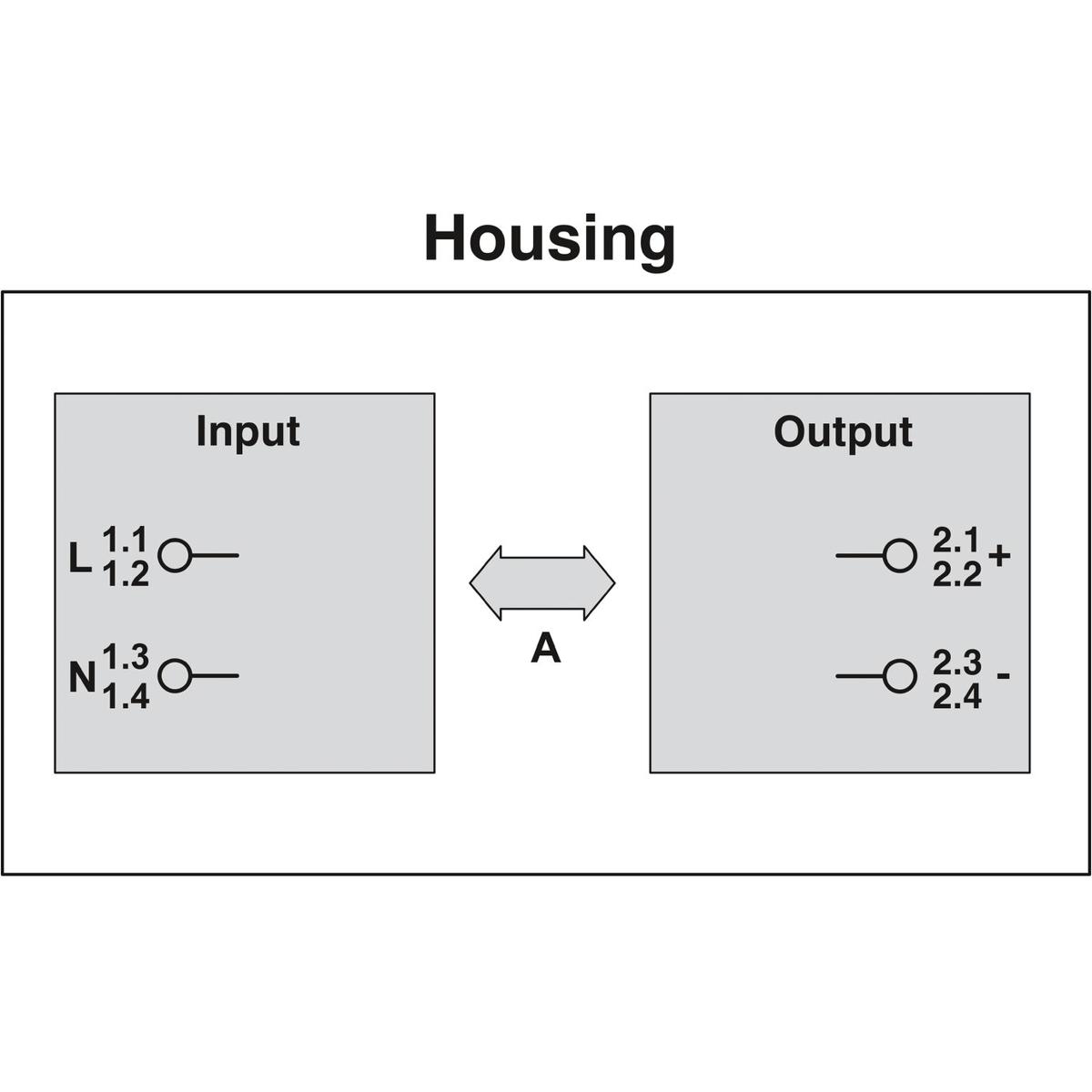

Isolationseigenschaften
- Schutzklasse: II (im geschlossenen Schaltschrank)
- Verschmutzungsgrad: 2

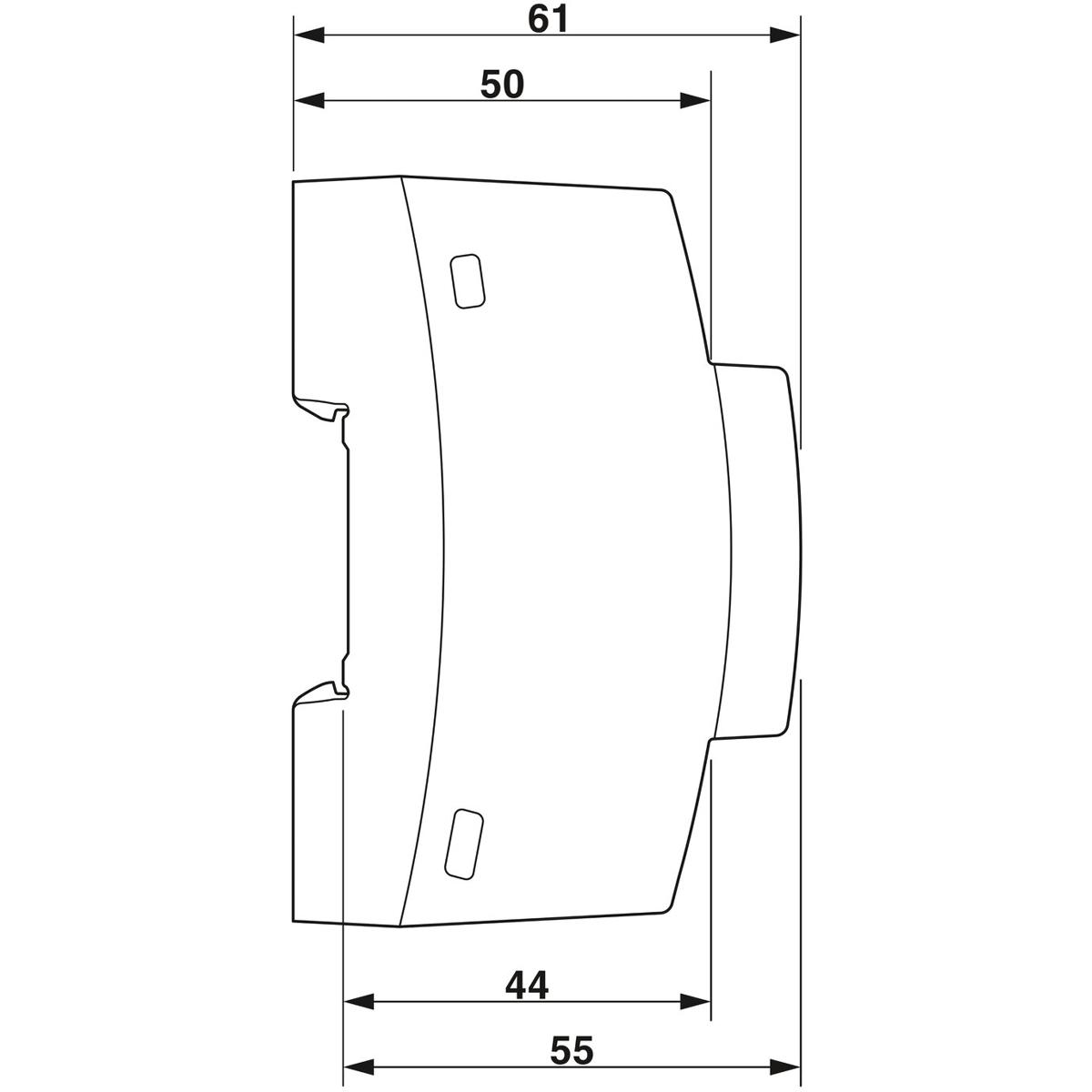

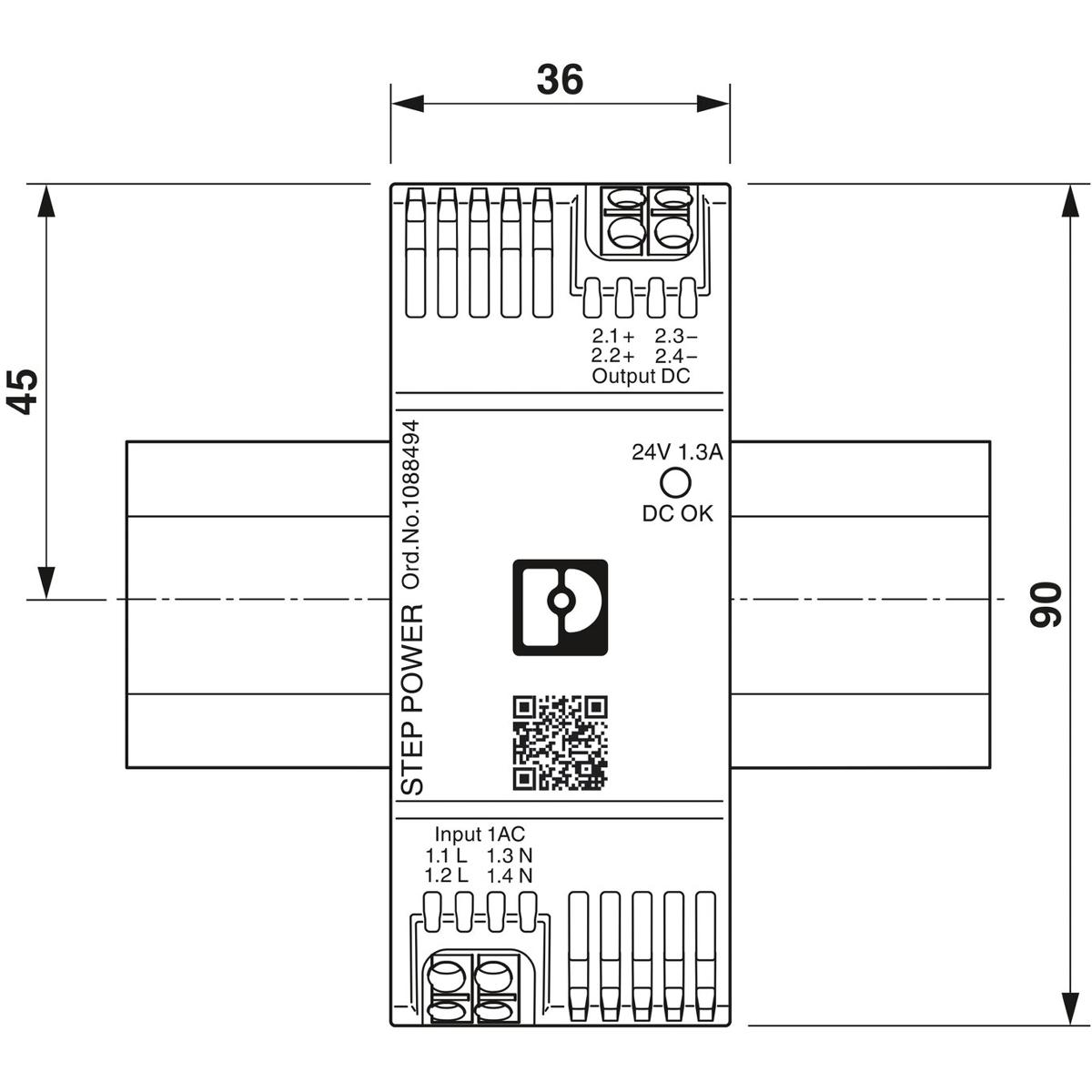

Maße
- Breite: 36 mm
- Höhe: 90 mm
- Tiefe: 55 mm (Gerätetiefe (Tragschienenmontage))
- Tiefe: 61 mm
- Teilungseinheit: 2 TE (DIN 43880)
Einbaumaß
- Einbauabstand rechts/links: 0 mm / 0 mm
- Einbauabstand oben/unten: 30 mm / 30 mm
Montage
- Montageart: Tragschienenmontage
- Montagehinweis: anreihbar: horizontal 0 mm, vertikal 30 mm
- Einbaulage: waagerechte Tragschiene NS 35, EN 60715
- Schutzlackiert: nein
Materialangaben
- Brennbarkeitsklasse nach UL 94: V0 (Gehäuse, Klemmen, Fußriegel)
- Gehäusematerial: Kunststoff
- Material Fußriegel: Polyamid
- Material Gehäuse: Polycarbonat
Umwelt- und Lebensdauerbedingungen
Umgebungsbedingungen
- Schutzart: IP20
- Umgebungstemperatur (Betrieb): -10 °C ... 70 °C (Derating: > 50 °C; 2 %/K)
- Umgebungstemperatur (Lagerung/Transport): -40 °C ... 85 °C
- Umgebungstemperatur (Startup type tested): -25 °C
- Einsatzhöhe: ? 4000 m (> 2000 m, Derating: 10 %/1000 m)
- Max. zul. Luftfeuchtigkeit (Betrieb): ? 95 % (bei 25 °C, keine Betauung)
- Schock (Betrieb): 18 ms, 30g, je Raumrichtung (IEC 60068-2-27)
- Vibration (Betrieb): < 15 Hz, Amplitude ±2,5 mm (IEC 60068-2-6)
- 15 Hz ... 150 Hz, 2,3g, 90 min.
| Produkttyp | Schaltnetzteil |
| Ausgangsleistung | 30 W |
| Ausgangsstrom | 1,25 A |
