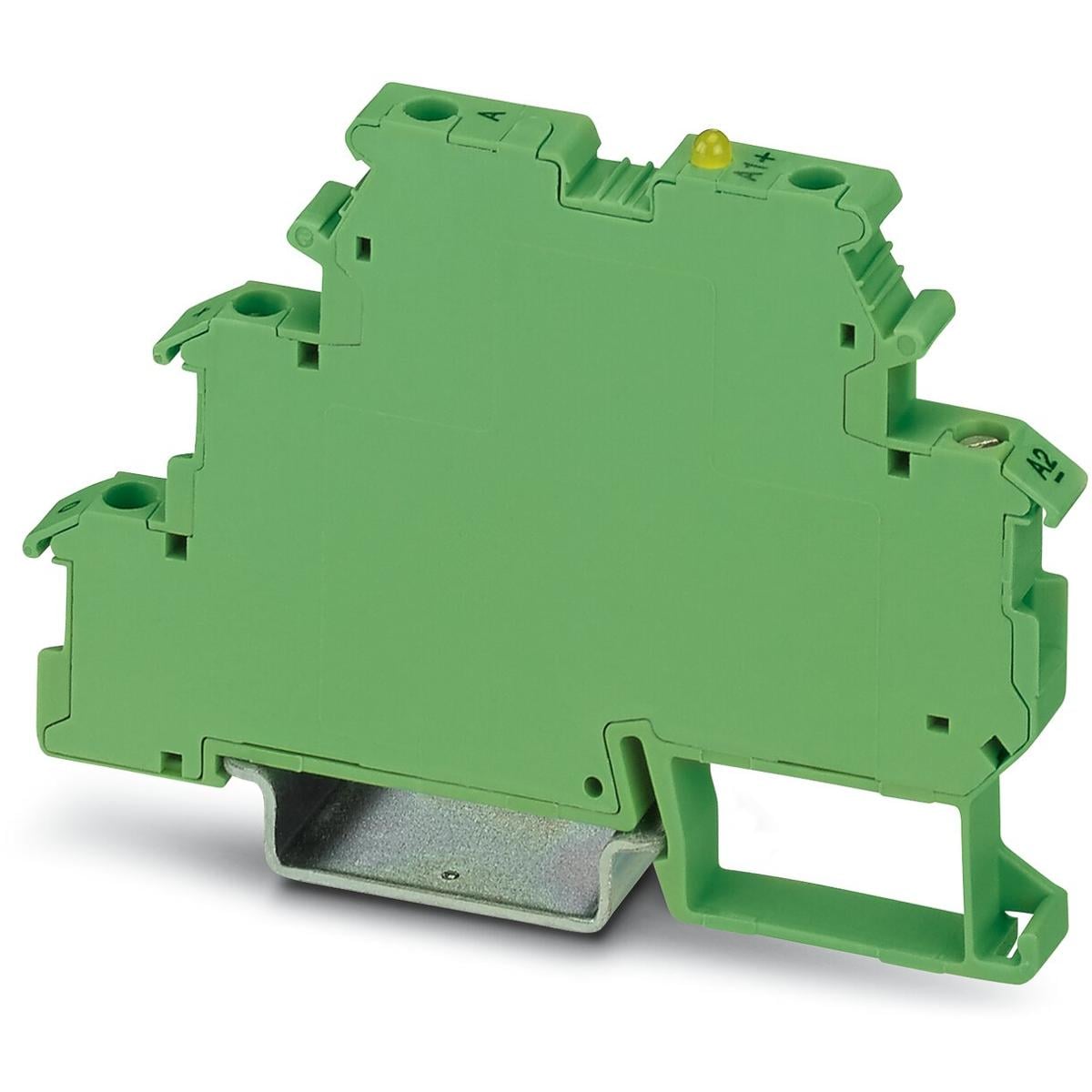

Eingabe-Solid-State-Relaisklemme, Eingang: 24 V DC, Ausgang: 3-48 V DC/100 mA, Klemmenbreite 6,2 mm.
Technische Daten:
Artikeleigenschaften
- Produkttyp: Solid-State-Relaismodul
- Anwendung: Ausgabefunktion
- Betriebsart: 100 % ED
Isolationseigenschaften
- Überspannungskategorie: III
- Verschmutzungsgrad: 2
- Isolierung: Basisisolierung
Elektrische Eigenschaften
- Maximale Verlustleistung bei Nennbedingung: 10 mW
- Prüfspannung Eingang / Ausgang: 2,5 kV AC (Eingang / Ausgang)
Eingangsdaten
- Eingangsnennspannung UN: 24 V DC
- Eingangsspannungsbereich bezogen auf UN: 0,8 ... 1,2
- Eingangsspannungsbereich: 19,2 V DC ... 28,8 V DC
- Schaltschwelle "0"-Signal bezogen auf UN: ? 0,4
- Schaltschwelle "1"-Signal bezogen auf UN: ? 0,8
- Typischer Eingangsstrom bei UN: 7 mA
- Einschaltzeit typisch: 20 µs
- Ausschaltzeit typisch: 200 µs
- Betriebsspannungsanzeige: LED grün
- Schutzbeschaltung: Verpolschutz
- Übertragungsfrequenz: 300 Hz
Ausgangsdaten
- Kontaktausführung: 1 Schließer
- Art des Digitalausgangs: elektronisch
- Ausgangsspannungsbereich: 3 V DC ... 48 V DC
- Grenzdauerstrom: 100 mA
- Spannungsabfall bei max. Grenzdauerstrom: ? 0,9 V
- Ausgangsschaltung: 2-Leiter massefrei, 3-Leiter massegebunden
- Schutzbeschaltung: Verpolschutz; Verpolschutzdiode
- Freilaufdiode; Freilaufdiode
- Ausgangswiderstand: ca. 22 k? (bei 3-Leiterbetrieb)
Anschlussdaten
- Anschlussart: Schraubanschluss
- Abisolierlänge: 8 mm
- Schraubengewinde: M3
- Leiterquerschnitt starr: 0,2 mm² ... 2,5 mm²
- Leiterquerschnitt flexibel: 0,2 mm² ... 2,5 mm²
- Leiterquerschnitt AWG: 24 ... 14
- Anzugsdrehmoment: 0,5 Nm
Maße
- Breite: 6,2 mm
- Höhe: 80 mm
- Tiefe: 56 mm
Umwelt- und Lebensdauerbedingungen
Umgebungsbedingungen
- Umgebungstemperatur (Betrieb): -20 °C ... 60 °C
- Umgebungstemperatur (Lagerung/Transport): -40 °C ... 70 °C
Normen und Bestimmungen
- Normen/Bestimmungen: IEC 60947-5-1
Montage
- Montageart: Tragschienenmontage
- Montagehinweis: anreihbar ohne Abstand
- Einbaulage: beliebig
