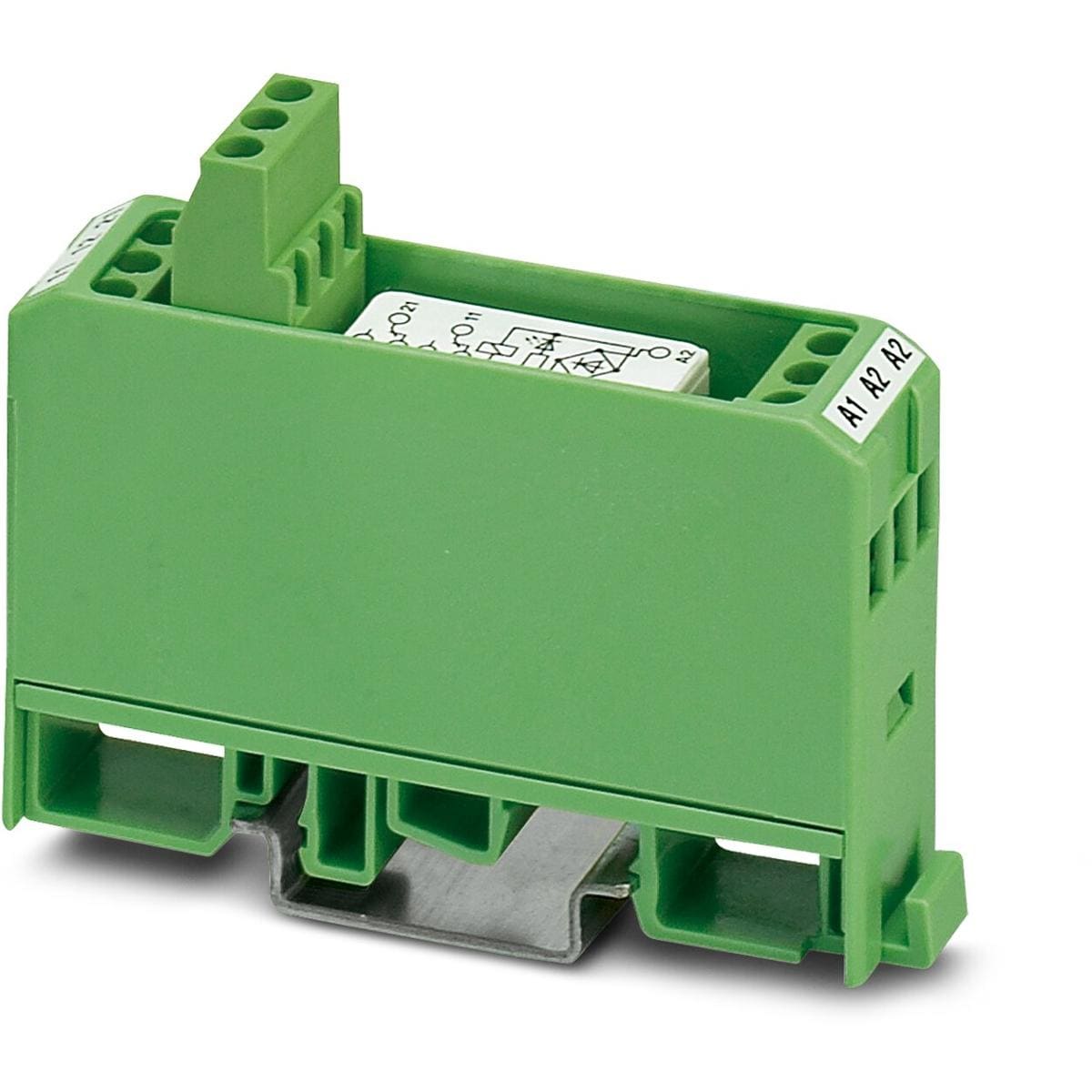

Relaismodul, mit fest eingelötetem Kleinschaltrelais, Kontakt (AgNi): mittlere bis große Leistungen, 2 Wechsler, Eingangsspannung 24 V AC/DC.
Technische Daten:
Artikeleigenschaften
- Produkttyp: Relaismodul
- Anwendung: Universal
- Betriebsart: 100 % ED
- Lebensdauer mechanisch: ca. 5x 107 Schaltspiele
Isolationseigenschaften
- Überspannungskategorie: II
- Verschmutzungsgrad: 2
- Isolierung: Basisisolierung
- Sichere Trennung, verstärkte Isolierung und 6 kV zwischen Eingangsstromkreis und Ausgangskontaktstrompfaden
Elektrische Eigenschaften
- Maximale Verlustleistung bei Nennbedingung: 0,43 W
- Prüfspannung Wicklung/Kontakt: 4 kV AC (50 Hz, 1 min., Wicklung/Kontakt)
- Prüfspannung Kontakt/Kontakt: 1 kV AC (50 Hz, 1 min., Kontakt/Kontakt)
- Bemessungsisolationsspannung: 260 V AC
- Bemessungsstoßspannung: 2,3 kV
- Bemessungsisolationsspannung: 260 V AC
- Bemessungsstoßspannung: 6 kV
Eingangsdaten
Erregerseite
- Eingangsnennspannung UN: 24 V AC/DC
- Eingangsspannungsbereich: 19,2 V AC/DC ... 26,4 V AC/DC (20 °C)
- Typischer Eingangsstrom bei UN: 18 mA
- Ansprechzeit typisch: 8 ms
- Rückfallzeit typisch: 10 ms

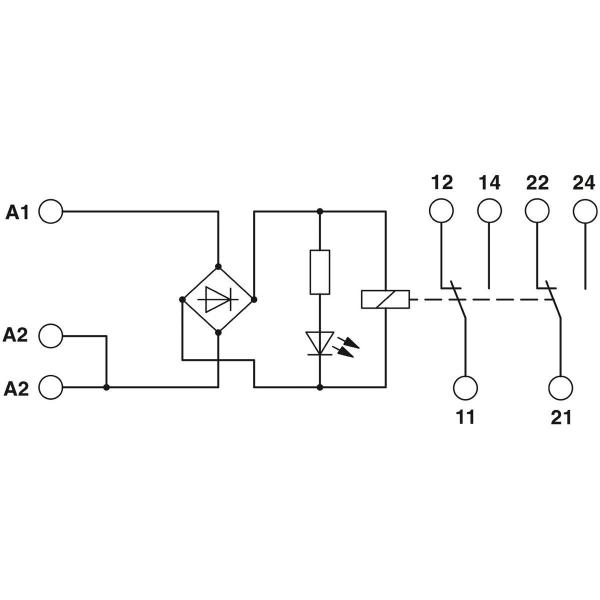

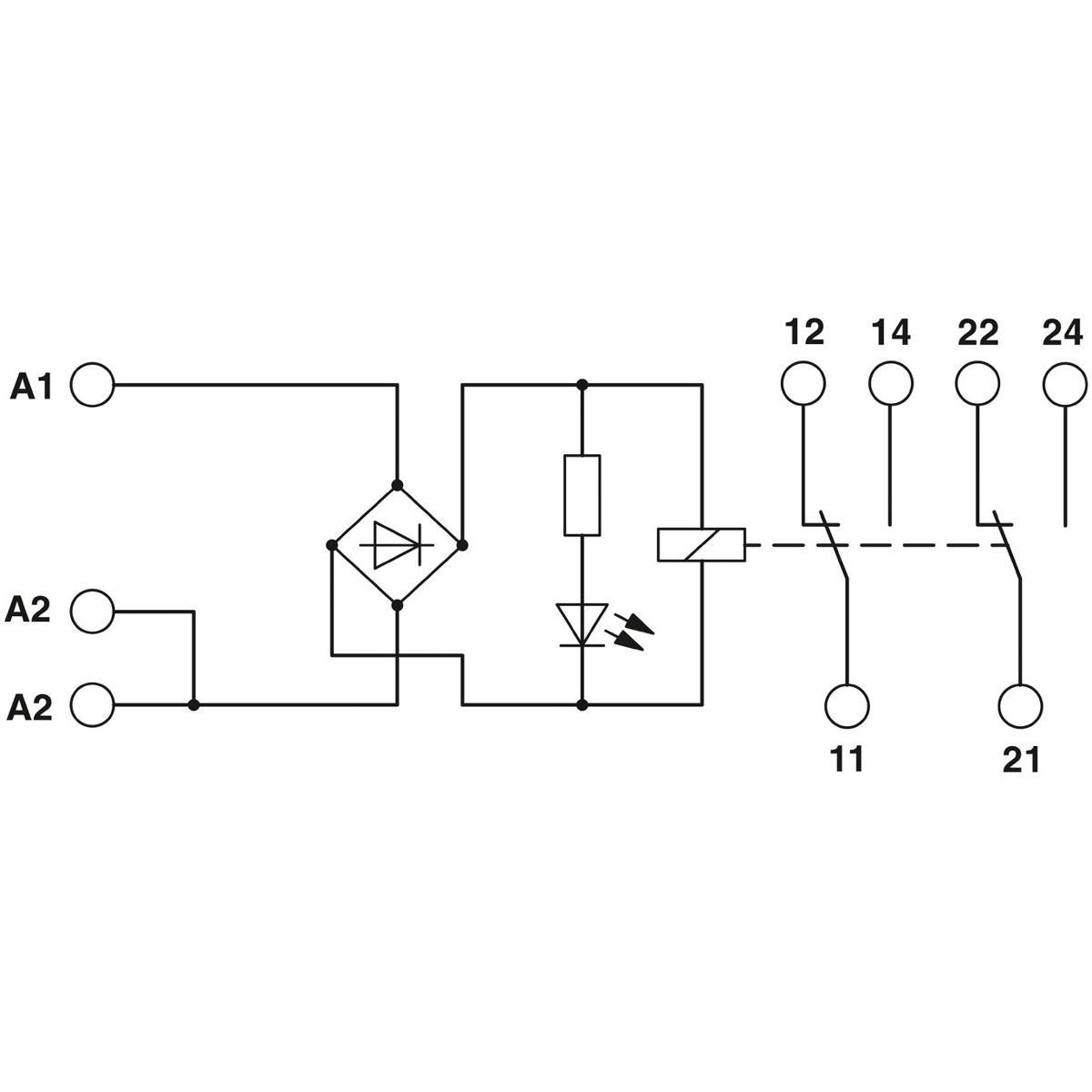

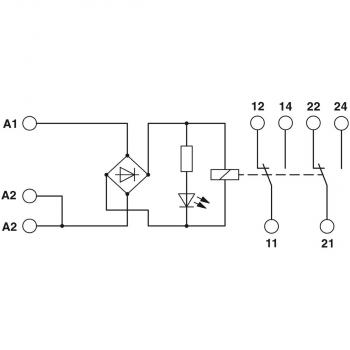

- Schutzbeschaltung: Brückengleichrichter; Brückengleichrichter
- Betriebsspannungsanzeige: LED gelb
Ausgangsdaten
Schalten
- Kontaktausführung: 2 Wechsler
- Art des Schaltkontaktes: Einfachkontakt
Schaltverhalten des Antriebsmonostabil
- Kontaktmaterial: AgNi
- Schaltspannung maximal: 250 V AC/DC
- Grenzdauerstrom: 5 A
- Einschaltstrom maximal: 6 A
- Abschaltleistung (ohmsche Last) maximal: 120 W (bei 24 V DC)
- 95 W (bei 48 V DC)
- 60 W (bei 60 V DC)
- 40 W (bei 110 V DC)
- 55 W (bei 220 V DC)
- 1250 VA (bei 250 V AC)
Anschlussdaten
Erregerseite
- Anschlussart: Schraubanschluss
- Abisolierlänge: 8 mm
- Schraubengewinde: M3
- Leiterquerschnitt starr: 0,2 mm² ... 4 mm²
- Leiterquerschnitt flexibel: 0,2 mm² ... 2,5 mm²
- Leiterquerschnitt AWG: 24 ... 12
Erregerseite
- Anschlussart: Schraubanschluss
- Abisolierlänge: 8 mm
- Schraubengewinde: M3
- Leiterquerschnitt starr: 0,2 mm² ... 4 mm²
- Leiterquerschnitt flexibel: 0,2 mm² ... 2,5 mm²
- Leiterquerschnitt AWG: 24 ... 12
Maße
- Breite: 17,5 mm
- Höhe: 75 mm
- Tiefe: 62,5 mm
Umwelt- und Lebensdauerbedingungen
Umgebungsbedingungen
- Umgebungstemperatur (Betrieb): -20 °C ... 40 °C
- Umgebungstemperatur (Lagerung/Transport): -20 °C ... 70 °C
Normen und Bestimmungen
Luft- und Kriechstrecken zwischen den Stromkreisen
- Normen/Bestimmungen: EN 50178
Luft- und Kriechstrecken zwischen Eingangs- und Kontaktstromkreis (oder Ausgangskontaktstrompfad)
- Normen/Bestimmungen: EN 50178
Normen / Bestimmungen
- Normen/Bestimmungen: EN 61810-1
Montage
- Montageart: Tragschienenmontage
- Montagehinweis: anreihbar ohne Abstand
- Einbaulage: beliebig
