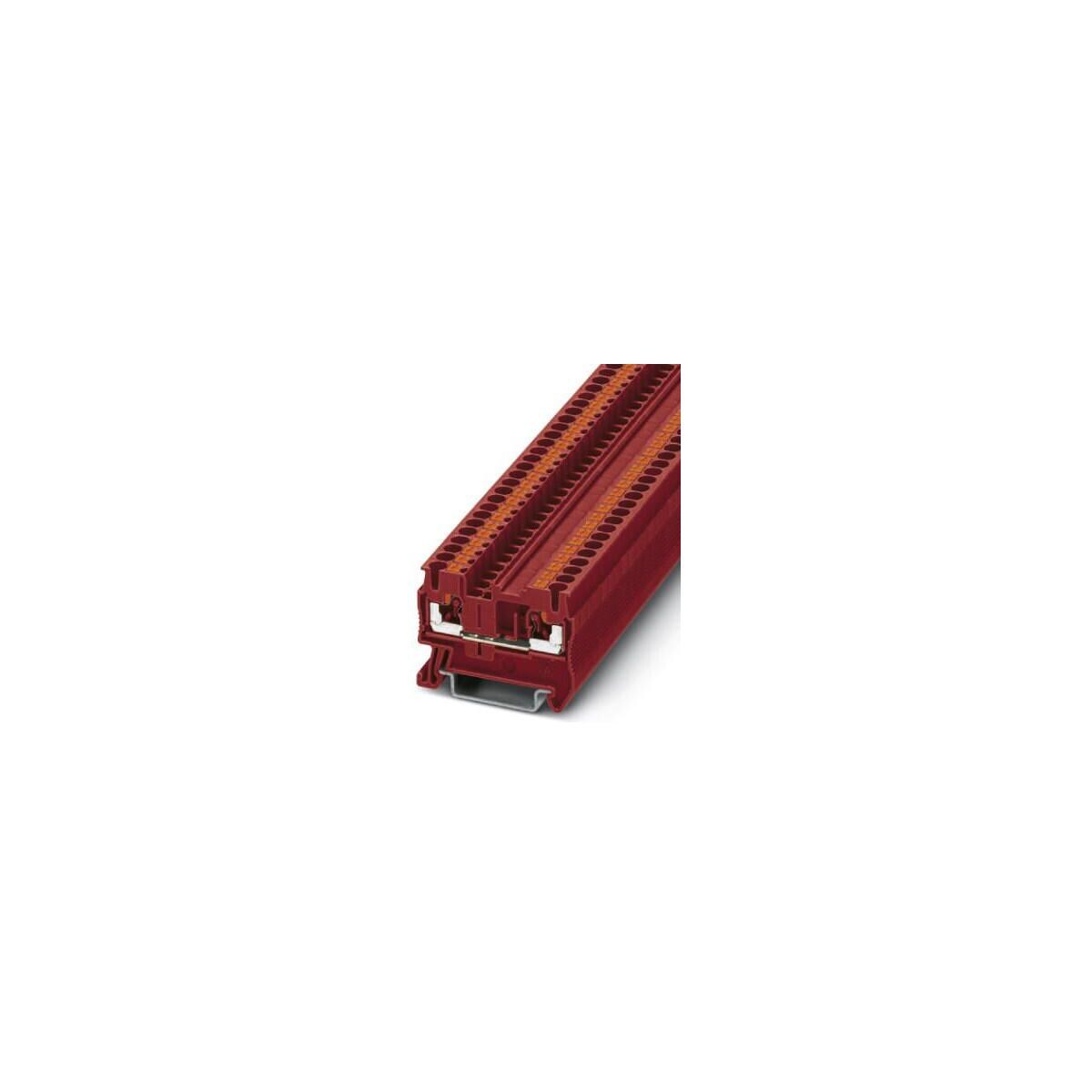

Die Push-in-Anschlussklemmen zeichnen sich, neben den Systemmerkmalen des CLIPLINE complete-Systems, durch einfaches und werkzeugloses Verdrahten von Leitern mit Aderendhülse oder starren Leitern aus. Die kompakte Bauform und der Frontanschluss ermöglichen eine Verdrahtung auf engstem Raum. Neben der Prüfmöglichkeit im doppelten Funktionsschacht steht bei allen Klemmen ein zusätzlicher Prüfabgriff zur Verfügung.
Technische Daten:
- Breite: 5.15 mm
- Höhe: 48.63 mm
- Tiefe: 35.25 mm
- Montageart: Hutschiene TH35
- Farbe: rot
- Bemessungsspannung: 800 V
- Betriebstemperatur: -60 - 105 °C
- Brennbarkeitsklasse des Isolierstoffs nach UL 94: V0
- Abschlussplatte erforderlich: ja
- Anzahl der Etagen: 1
- Anzahl der Klemmstellen je Etage: 2
- Anschließbarer Leiterquerschnitt eindrähtig: 0.14 - 4 mm²
- Ausführung elektrischer Anschluss 1: sonstige
- Ausführung elektrischer Anschluss 2: sonstige
- Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse: 0.14 - 2.5 mm²
- Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: 0.14 - 4 mm²
- Werkstoff des Isolierkörpers: sonstige
- Explosionsgeprüfte Ausführung "Ex e": ja
- Bemessungsstrom In: 24 A
| Produktart | Phasenklemme |
| Leiterquerschnitt [mm²] | 2,5 |
