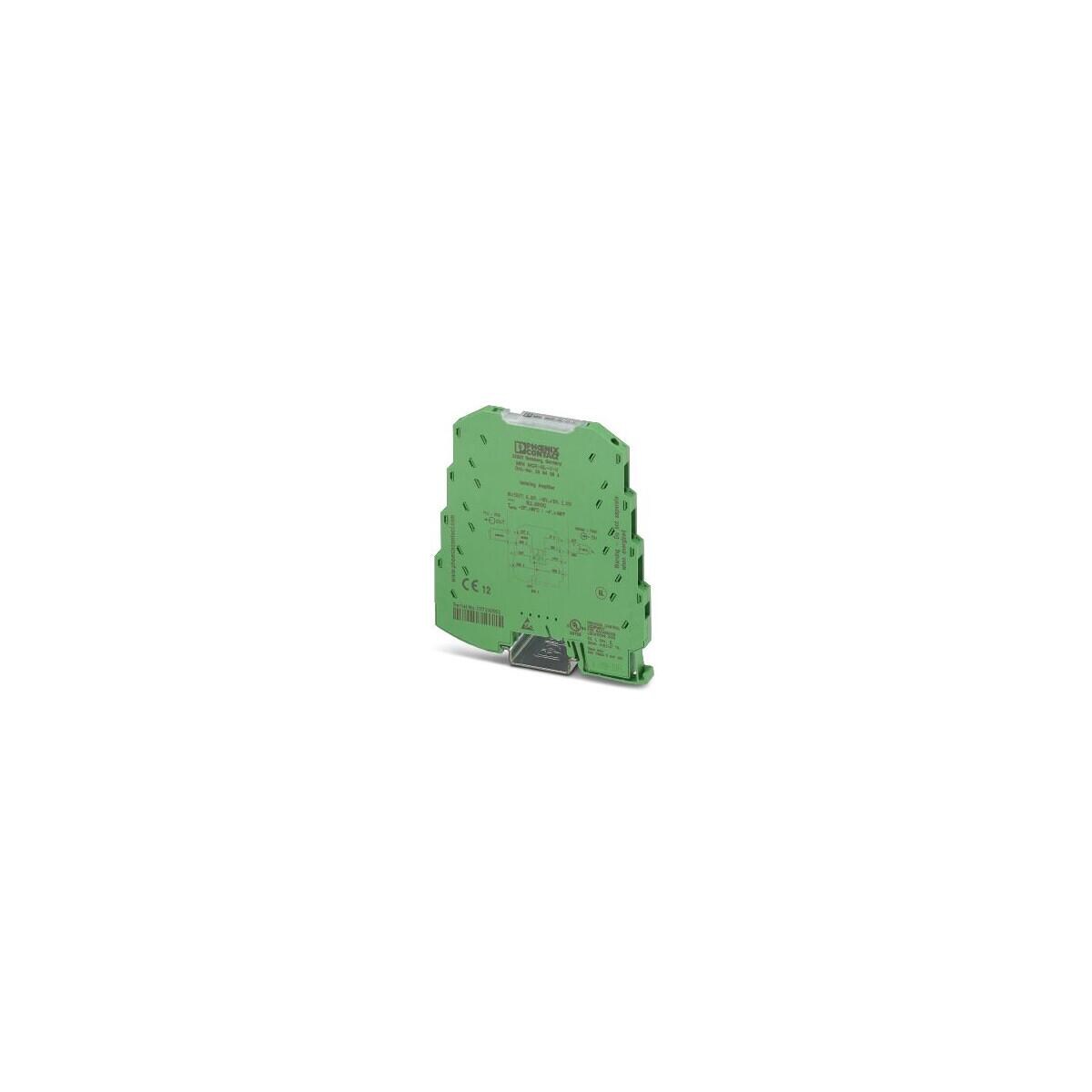

Der 6,2 mm schmale Normsignal-3-Wege-Trennverstärker MINI MCR-SL-U-U(-SP) wird zur galvanischen Trennung, Verstärkung und Filterung von Standard-Normsignalen eingesetzt. Ein- und ausgangsseitig stehen die analogen Normsignale 0...10 V oder ±10 V galvanisch getrennt zur Verfügung. Die Spannungsversorgung (19,2 V DC bis 30 V DC) kann wahlweise über die Anschlussklemmen der Module oder im Verbund über den Tragschienen-Busverbinder erfolgen.
Technische Daten:
- Schutzart (IP): IP20
- Breite: 6.2 mm
- Höhe: 93.1 mm
- Tiefe: 101.2 mm
- Anzahl der Kanäle: 1
- Leistungsaufnahme: 0.2 W
- Ausführung des elektrischen Anschlusses: Schraubanschluss
- Anzahl der Eingangsbereiche 0 V ... 10 V: 1
- Anzahl der Eingangsbereiche -10 V ... +10 V: 1
- Bemessungsversorgungsspannung bei DC: 19.2 - 30 V
- Bürde: 10000 Ohm
- Gerätebauform: Einbaugerät
- Temperaturdrift: 0.01 %/K
- Art der Spannungsversorgung: sonstige
- Betriebstemperatur: -20 - 65 °C
- Anzahl der Ausgangsbereiche 0 V ... 10 V: 1
- Anzahl der Ausgangsbereiche -10 V ... +10 V: 1
- Montageart: Schnappbefestigung Tragschiene
