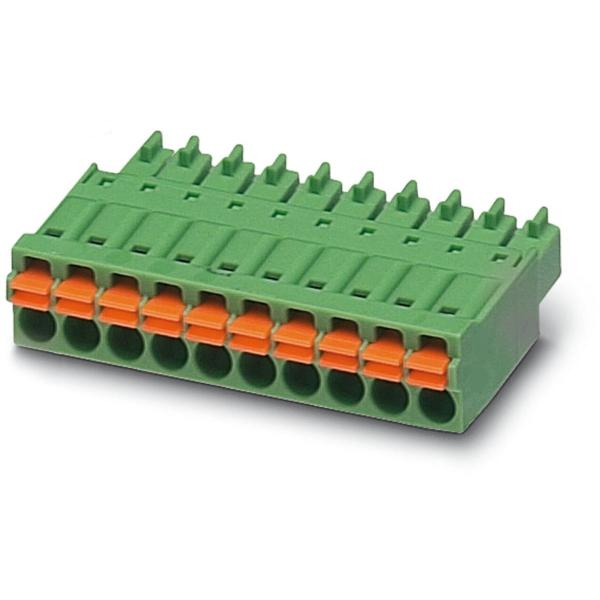

Phoenix Contact Leiterplattensteckverbinder - FMC 1,5/11-ST-3,5, 8A, grün, 50 Stück (1952351)

Leiterplattenstecker, Nennquerschnitt: 1,5 mm2, Farbe: grün, Nennstrom: 8 A, Bemessungsspannung (III/2): 160 V, Kontaktoberfläche: Zinn, Kontaktart: Buchse (female), Anzahl der Potenziale: 11, Anzahl der Reihen: 1, Polzahl: 11, Anzahl der Anschlüsse: 11, Artikelfamilie: FMC 1,5/..-ST, Rastermaß: 3,5 mm, Anschlussart: Push-in-Federanschluss, Anschlussrichtung Leiter/Platine: 0 °, Stecksystem: COMBICON MC 1,5, Verriegelung: ohne, Befestigungsart: ohne, Verpackungsart: verpackt im Karton.

Technische Daten:

Artikeleigenschaften

• Bauform: Standard
• Produktlinie: COMBICON Connectors S
• Produkttyp: Leiterplattenstecker
• Polzahl: 11
• Rastermaß: 3,5 mm
• Anzahl der Anschlüsse: 11
• Anzahl der Reihen: 1
• Befestigungsflansch: ohne
• Anzahl der Potenziale: 11

Elektrische Eigenschaften

• Nennstrom IN: 8 A
• Nennspannung UN: 160 V
• Verschmutzungsgrad: 3
• Durchgangswiderstand: 1,5 m?
• Bemessungsspannung (III/3): 160 V
• Bemessungsstoßspannung (III/3): 2,5 kV
• Bemessungsspannung (III/2): 160 V
• Bemessungsstoßspannung (III/2): 2,5 kV

Anschlussdaten

Anschlusstechnik

• Bauform: Standard
• Steckverbindersystem: COMBICON MC 1,5
• Nennquerschnitt: 1,5 mm²
• Kontaktart: Buchse (female)

Verriegelung

• Verriegelungsart: ohne
• Befestigungsflansch: ohne

Leiteranschluss

• Anschlussart: Push-in-Federanschluss
• Anschlussrichtung Leiter/Platine: 0 °
• Leiterquerschnitt starr: 0,2 mm² ... 1,5 mm²
• Leiterquerschnitt flexibel: 0,2 mm² ... 1,5 mm²
• Leiterquerschnitt AWG: 24 ... 16
• Leiterquerschnitt flexibel mit Aderendhülse ohne Kunststoffhülse: 0,25 mm² ... 1,5 mm²
• Leiterquerschnitt flexibel mit Aderendhülse mit Kunststoffhülse: 0,14 mm² ... 0,75 mm²
• Lehrdorn a x b / Durchmesser: 2,4 mm x 1,5 mm / -
• Abisolierlänge: 10 mm

Angaben zu Aderendhülsen ohne Isolierkragen

• empfohlene Crimpzange: 1212034 CRIMPFOX 6
• Aderendhülsen ohne Isolierkragen, nach DIN 46228-1: Querschnitt: 0,25 mm²; Länge: 7 mm
• Querschnitt: 0,34 mm²; Länge: 7 mm
• Querschnitt: 0,5 mm²; Länge: 8 mm ... 10 mm
• Querschnitt: 0,75 mm²; Länge: 8 mm ... 10 mm
• Querschnitt: 1 mm²; Länge: 8 mm ... 10 mm
• Querschnitt: 1,5 mm²; Länge: 10 mm

Angaben zu Aderendhülsen mit Isolierkragen

• empfohlene Crimpzange: 1212034 CRIMPFOX 6
• Aderendhülsen mit Isolierkragen, nach DIN 46228-4: Querschnitt: 0,14 mm²; Länge: 8 mm
• Querschnitt: 0,25 mm²; Länge: 8 mm ... 10 mm
• Querschnitt: 0,34 mm²; Länge: 8 mm ... 10 mm
• Querschnitt: 0,5 mm²; Länge: 8 mm ... 10 mm
• Querschnitt: 0,75 mm²; Länge: 10 mm

Materialangaben

Materialangaben - Kontakt

• Hinweis: WEEE/RoHS konform, whisker-frei nach IEC 60068-2-82/JEDEC JESD 201
• Material Kontakt: Cu-Legierung
• Oberflächenbeschaffenheit: schmelztauchverzinnt
• Metalloberfläche Klemmstelle (Deckschicht): Zinn (4 - 8 µm Sn)
• Metalloberfläche Kontaktbereich (Deckschicht): Zinn (4 - 8 µm Sn)

Materialangaben - Gehäuse

• Farbe Gehäuse: grün (6021)
• Isolierstoff: PA
• Isolierstoffgruppe: I
• CTI nach IEC 60112: 600
• Brennbarkeitsklasse nach UL 94: V0
• Glühdraht-Entflammbarkeitszahl GWFI nach EN 60695-2-12: 850
• Glühdraht-Entzündungstemperatur GWIT nach EN 60695-2-13: 775
• Temperatur der Kugeldruckprüfung nach EN 60695-10-2: 125 °C

Materialangaben - Betätigungselement

• Isolierstoff: PBT
• Isolierstoffgruppe: I
• CTI nach IEC 60112: 600
• Brennbarkeitsklasse nach UL 94: V0

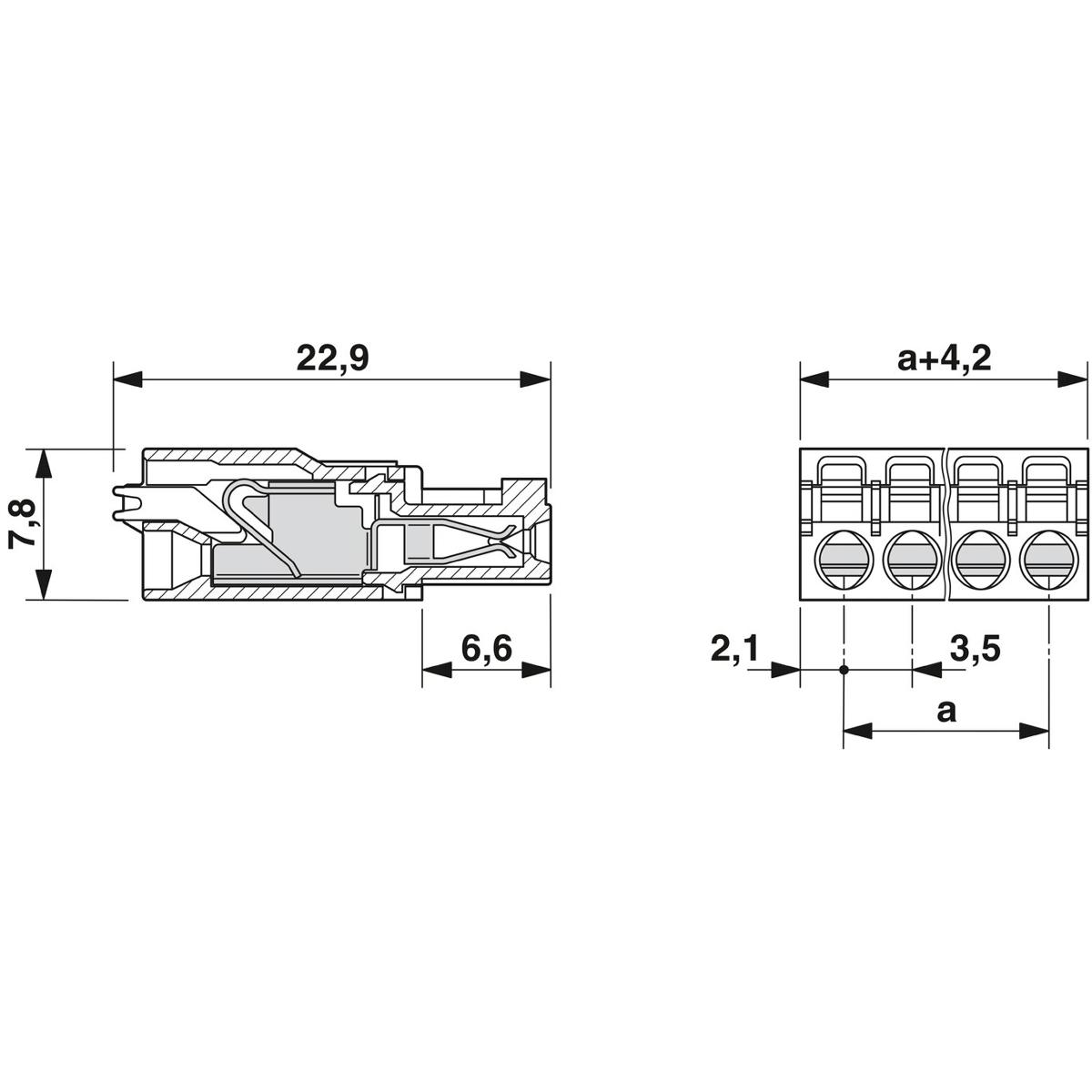

Maße

• Rastermaß: 3,5 mm
• Breite [w]: 39,25 mm
• Höhe [h]: 7,75 mm
• Länge [l]: 21,9 mm
• Bauhöhe: 7,75 mm

Mechanische Prüfungen

Prüfung auf Leiterbeschädigung und Lockerung

• Prüfspezifikation: DIN EN 60999-1 (VDE 0609-1):2000-12
• Ergebnis: Prüfung bestanden

Mehrmaliges Anschließen und Lösen

• Prüfspezifikation: DIN EN 60999-1 (VDE 0609-1):2000-12
• Ergebnis: Prüfung bestanden

Zugprüfung

• Prüfspezifikation: DIN EN 60999-1 (VDE 0609-1):2000-12
• Leiterquerschnitt/Leiterart/Zugkraft Sollwert/Istwert: 0,2 mm² / starr / > 10 N
• 0,2 mm² / flexibel / > 10 N
• 1,5 mm² / starr / > 40 N
• 1,5 mm² / flexibel / > 40 N

Steck- und Ziehkräfte

• Ergebnis: Prüfung bestanden
• Anzahl der Zyklen: 25
• Steckkraft je Pol ca.: 8 N
• Ziehkraft je Pol ca.: 6 N

Kontakthalterung im Einsatz

• Prüfspezifikation: DIN EN 60512-15-1:2009-03

Kontakthalterung im Einsatz

• Anforderung >20 N: Prüfung bestanden

Beständigkeit von Aufschriften

• Prüfspezifikation: DIN EN 60068-2-70:1996-07
• Ergebnis: Prüfung bestanden

Polarisation und Kodierung

• Prüfspezifikation: DIN EN 60512-13-5:2006-11
• Ergebnis: Prüfung bestanden

Sichtprüfung

• Prüfspezifikation: DIN EN 60512-1-1:2003-01
• Ergebnis: Prüfung bestanden

Maßprüfung

• Prüfspezifikation: DIN EN 60512-1-2:2003-01
• Ergebnis: Prüfung bestanden

Umwelt- und Lebensdauerbedingungen

Vibrationsprüfung

• Prüfspezifikation: DIN EN 60068-2-6 (VDE 0468-2-6):2008-10
• Frequenz: 10 - 150 - 10 Hz
• Sweep-Geschwindigkeit: 1 Oktave/min
• Amplitude: 0,35 mm (10 - 60,1 Hz)
• Sweep-Geschwindigkeit: 5g (60,1 - 150 Hz)
• Prüfdauer je Achse: 2,5 h

Lebensdauerprüfung

• Prüfspezifikation: DIN EN 60512-9-1 (VDE 0687-512-9-1):2010-12
• Stehstoßspannung auf Meereshöhe: 2,95 kV
• Durchgangswiderstand R1: 1,5 m?
• Durchgangswiderstand R2: 1,6 m?
• Steckzyklen: 25
• Isolationswiderstand benachbarte Pole: > 5 M?

Klimatische Prüfung

• Prüfspezifikation: DIN EN ISO 6988:1997-03
• Korrosionsbeanspruchung: 0,2 dm3 SO2 auf 300 dm3/40 °C/1 Zyklus
• Wärmebeanspruchung: 100 °C/168 h
• Stehwechselspannung: 1,39 kV

Umgebungsbedingungen

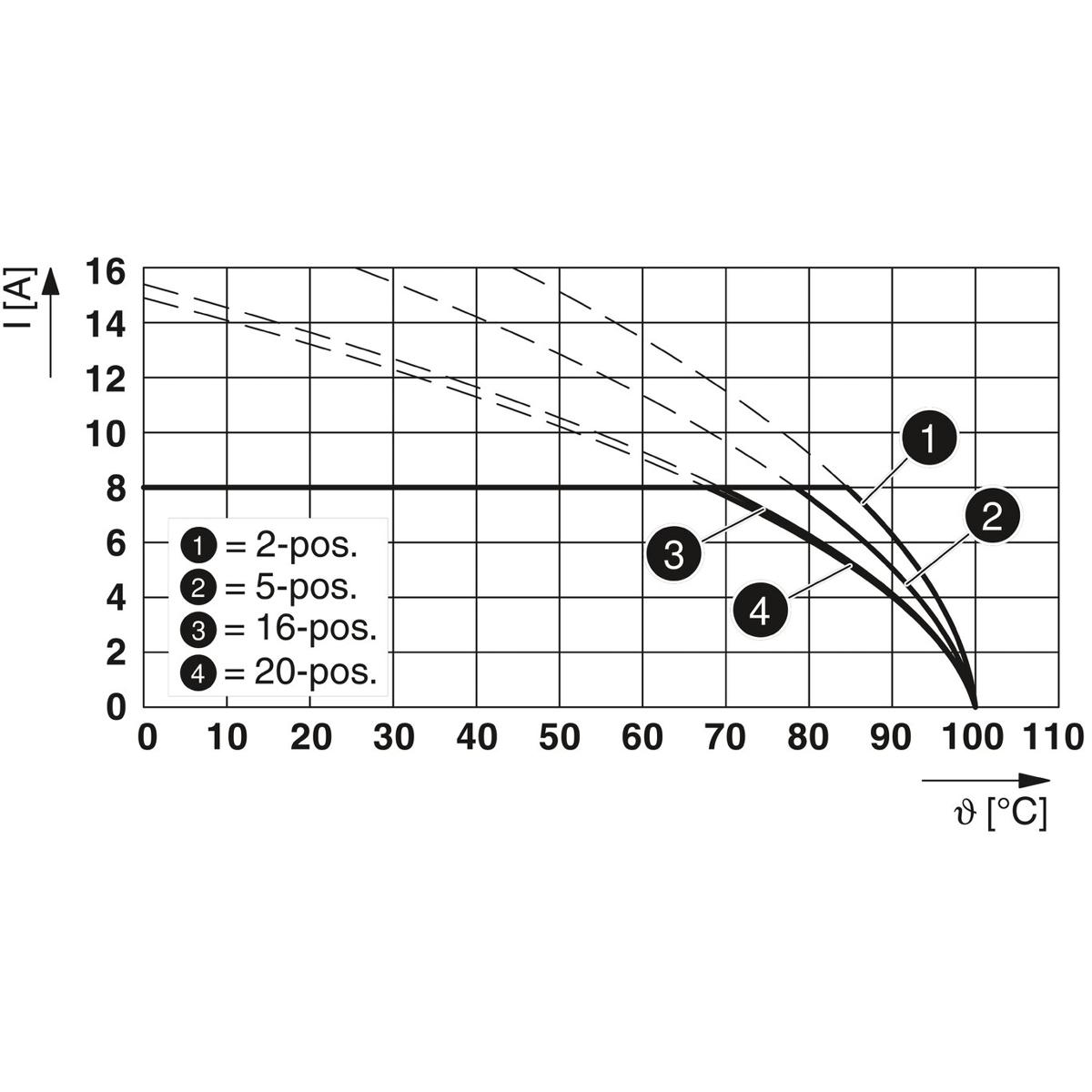

• Umgebungstemperatur (Betrieb): -40 °C ... 100 °C (in Abhängigkeit der Derating-Kurve)
• Umgebungstemperatur (Lagerung/Transport): -40 °C ... 70 °C
• Relative Luftfeuchte (Lagerung/Transport): 30 % ... 70 %
• Umgebungstemperatur (Montage): -5 °C ... 100 °C

Elektrische Prüfungen

Thermische Prüfung | Prüfgruppe C

• Prüfspezifikation: DIN EN 60512-5-1:2003-01
• Geprüfte Polzahl: 20

Isolationswiderstand

• Prüfspezifikation: DIN EN 60512-3-1:2003-01
• Isolationswiderstand benachbarte Pole: > 5 M?

Luft- und Kriechstrecken |

• Prüfspezifikation: DIN EN 60664-1 (VDE 0110-1):2008-01
• Isolierstoffgruppe: I
• Kriechstromfestigkeit (DIN EN 60112 (VDE 0303-11)): CTI 600
• Bemessungsisolationsspannung (III/3): 160 V
• Bemessungsstoßspannung (III/3): 2,5 kV
• Mindestwert der Luftstrecke - inhomogenes Feld (III/3): 1,5 mm
• Mindestwert der Kriechstrecke (III/3): 2 mm
• Bemessungsisolationsspannung (III/2): 160 V
• Bemessungsstoßspannung (III/2): 2,5 kV
• Mindestwert der Luftstrecke - inhomogenes Feld (III/2): 1,5 mm
• Mindestwert der Kriechstrecke (III/2): 1,5 mm
• Bemessungsisolationsspannung (II/2): 320 V
• Bemessungsstoßspannung (II/2): 2,5 kV
• Mindestwert der Luftstrecke - inhomogenes Feld (II/2): 1,5 mm
• Mindestwert der Kriechstrecke (II/2): 1,6 mm

Verpackungsangaben

• Verpackungsart: verpackt im Karton
