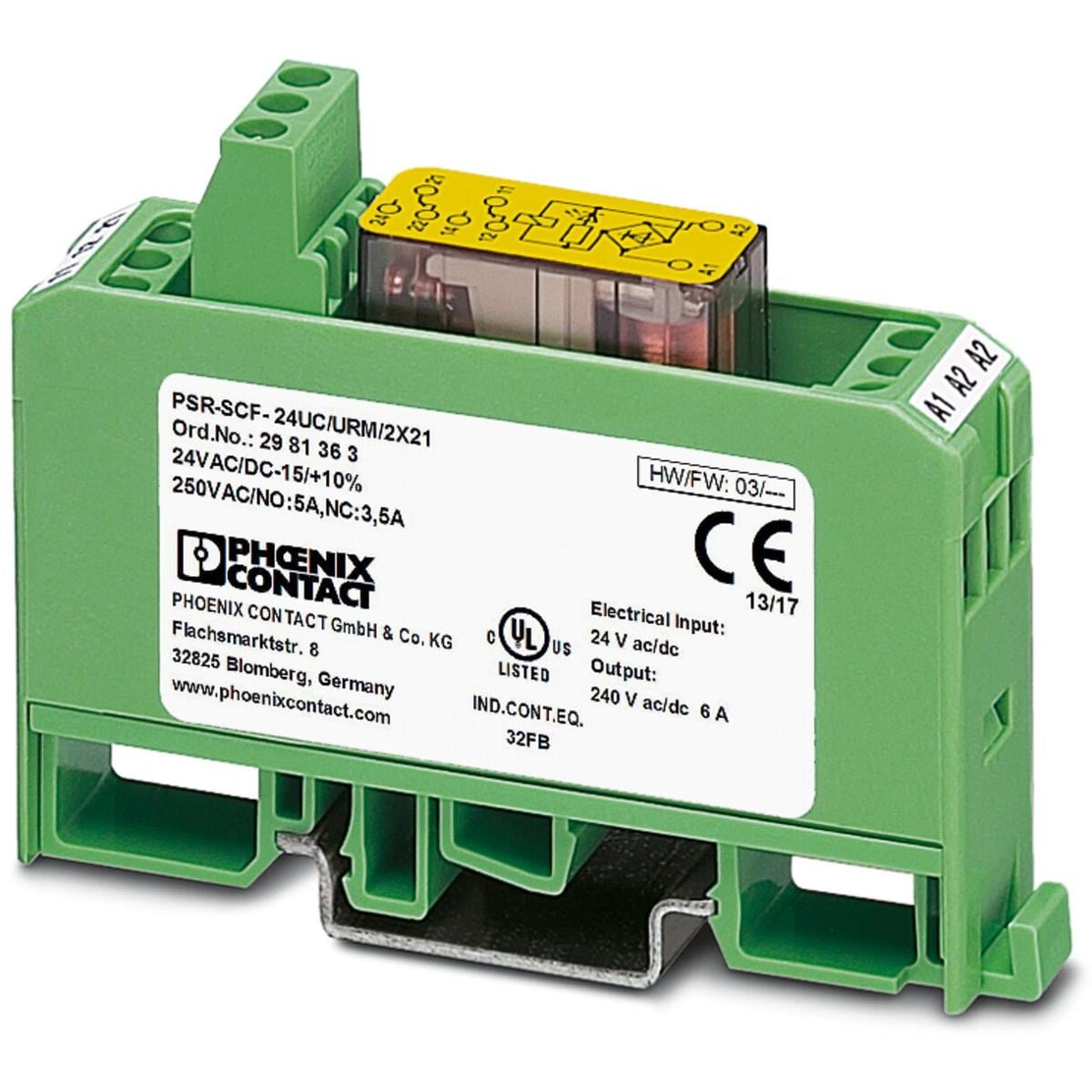

Sicheres Koppelrelais mit zwangsgeführten Kontakten, 2 Wechslerkontakte, 1-kanalig, feste Schraubklemme, Breite: 17,5 mm.
Technische Daten:
Artikeleigenschaften
- Produkttyp: Koppelrelais
- Anwendung: Sicher Ausschalten
- High Demand
- Low Demand
- Lebensdauer mechanisch: 10x 106 Schaltspiele
- Relaistyp: Elektromechanisches Relais mit zwangsgeführten Kontakten nach IEC/EN 61810-3
Isolationseigenschaften
- Überspannungskategorie: III
Zeiten
- Wiederanlaufzeit: < 1 s (Boot-Zeit)
- Wiederbereitschaftszeit: < 500 ms
Elektrische Eigenschaften
- Maximale Verlustleistung bei Nennbedingung: 5,87 W (bei UB = 26,4 V DC, US = 24 V, IS = 30 mA, n = 1, IL² = 50 A², RKontakt = 0,1 ?)
- Nennbetriebsart: 100 % ED
- Bemessungsisolationsspannung: 250 V
- Bemessungsisolationsspannung: 250 V
- Bemessungsstoßspannung / Isolierung4 kV / Basisisolierung (Sichere Trennung, verstärkte Isolierung und 6 kV zwischen Logik- / und Wechslerstrompfaden).
Eingangsdaten
Allgemein
- Bemessungssteuerstromkreisspeisespannung US24 V AC/DC -15 % / +10 %
- Leistungsaufnahme an U: Styp. 0,72 W
- Bemessungssteuerspeisestrom I: Styp. 30 mA
- Eingangsspannungsbereich: 20,4 V AC/DC ... 26,4 V AC/DC
- Typ. Anzugszeit bei Ustyp. 10 ms
- Rückfallzeit typisch: typ. 10 ms
- Wiederbereitschaftszeit: < 500 ms
- Schaltfrequenz maximal: 0,5 Hz
- Betriebsspannungsanzeige: 1 x LED gelb
Ausgangsdaten

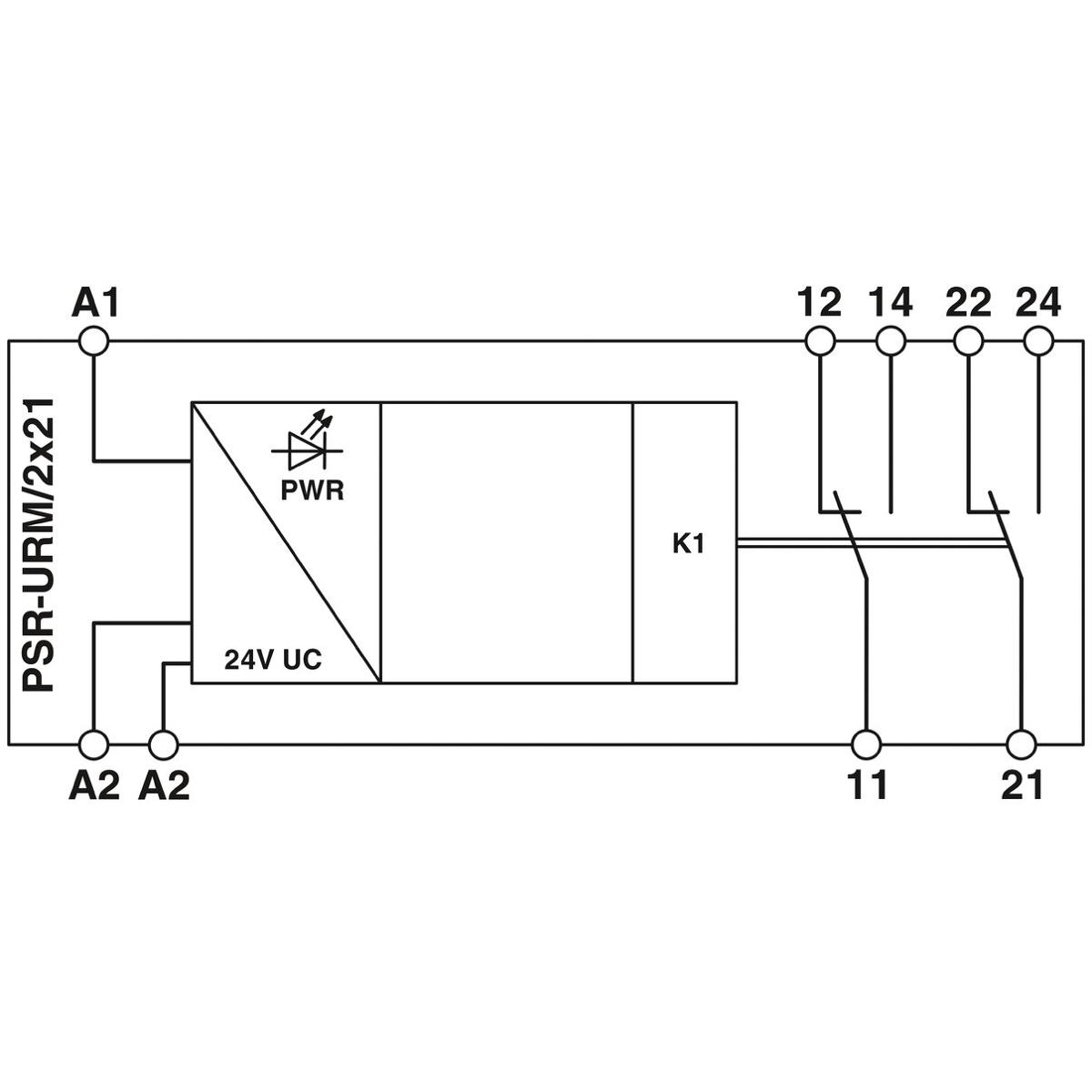

- Kontaktausführung: 2 Wechsler
- Kontaktmaterial: AgNi
- Schaltspannung maximal: 230 V AC/DC (Lastkurve beachten)
- Schaltspannung minimal: 5 V AC/DC
- Grenzdauerstrom: 5 A (Schließer)
- 3,5 A (Öffner)
- Einschaltstrom maximal: 6 A
- Einschaltstrom minimal: 10 mA
- Quadr. Summenstrom: 50 A2
- Abschaltleistung (ohmsche Last) maximal: 144 W (Schließer, 24 V DC, ? = 0 ms)
- 288 W (Schließer, 48 V DC, ? = 0 ms)
- 88 W (Schließer, 110 V DC, ? = 0 ms)
- 110 W (Schließer, 220 V DC, ? = 0 ms)
- 1500 VA (Schließer, 230 V AC, ? = 0 ms)
- Schaltleistung: min. 50 mW
- Schaltvermögen nach IEC 60947-5-1: 3 A (24 V (DC13))
- 3 A (230 V (AC15))
- Ausgangssicherung: 6 A gL/gG (Schließer)
- 4 A gL/gG (Schließer, für Low-Demand-Applikationen)
- 4 A gL/gG (Öffner)
Anschlussdaten
Anschlusstechnik
steckbar: nein
Leiteranschluss
- Anschlussart: Schraubanschluss
- Leiterquerschnitt starr: 0,2 mm² ... 2,5 mm²
- Leiterquerschnitt AWG: 24 ... 12
- SchraubengewindeM3
- Anzugsdrehmoment: 0,6 Nm
LED Signalisierung
- Betriebsspannungsanzeige: 1 x LED gelb
Maße
- Breite: 17,5 mm
- Höhe: 75 mm
- Tiefe: 60,5 mm
Materialangaben
- Material Gehäuse: PBT
- Farbe Gehäuse: grün
Kennwerte
Sicherheitstechnische Daten
Sicherheitstechnische Daten: EN ISO 13849
- Kategorie: 1
- Performance Level (PL): c
Sicherheitstechnische Daten: IEC 61508 - High-Demand
- Gerätetyp: Typ A
- Safety Integrity Level (SIL): 1
- Wahrscheinlichkeit eines gefahrbringenden Ausfalls pro Stunde (PFHD): 6,67 x 10-7 (3 A AC15; 8760 Schaltspiele/Jahr; 10 % des gesamten SIL)
- Proof-Test-Intervall: 240 Monate
- Gebrauchsdauer: 240 Monate
Sicherheitstechnische Daten: IEC 61508 - Low-Demand
- Gerätetyp: Typ A
- Safety Integrity Level (SIL): 1
- Wahrscheinlichkeit eines gefahrbringenden Ausfalls pro Anforderung (PFDAVG): 4,05 x 10-3
- Proof-Test-Intervall: 56 Monate
- Gebrauchsdauer: 240 Monate
Umwelt- und Lebensdauerbedingungen
Umgebungsbedingungen
- Schutzart: IP20
- Schutzart Einbauort minimal: IP54
- Umgebungstemperatur (Betrieb): -20 °C ... 50 °C
- Umgebungstemperatur (Lagerung/Transport): -20 °C ... 70 °C
- Einsatzhöhe: ? 2000 m (über NN)
- Max. zul. Luftfeuchtigkeit (Lagerung/Transport): 75 % (im Mittel, 85 % gelegentlich, keine Betauung)
- Max. zul. Luftfeuchtigkeit (Betrieb): 75 % (im Mittel, 85 % gelegentlich, keine Betauung)
- Schock: Schließer: 10g, Öffner: 5g
- Vibration (Betrieb): 10 Hz ... 150 Hz, 2g
Normen und Bestimmungen
Luft- und Kriechstrecken zwischen den Stromkreisen
- Normen/Bestimmungen: DIN EN 60947-1
Montage
- Montageart: Tragschienenmontage
- Einbaulage: vertikal oder horizontal
