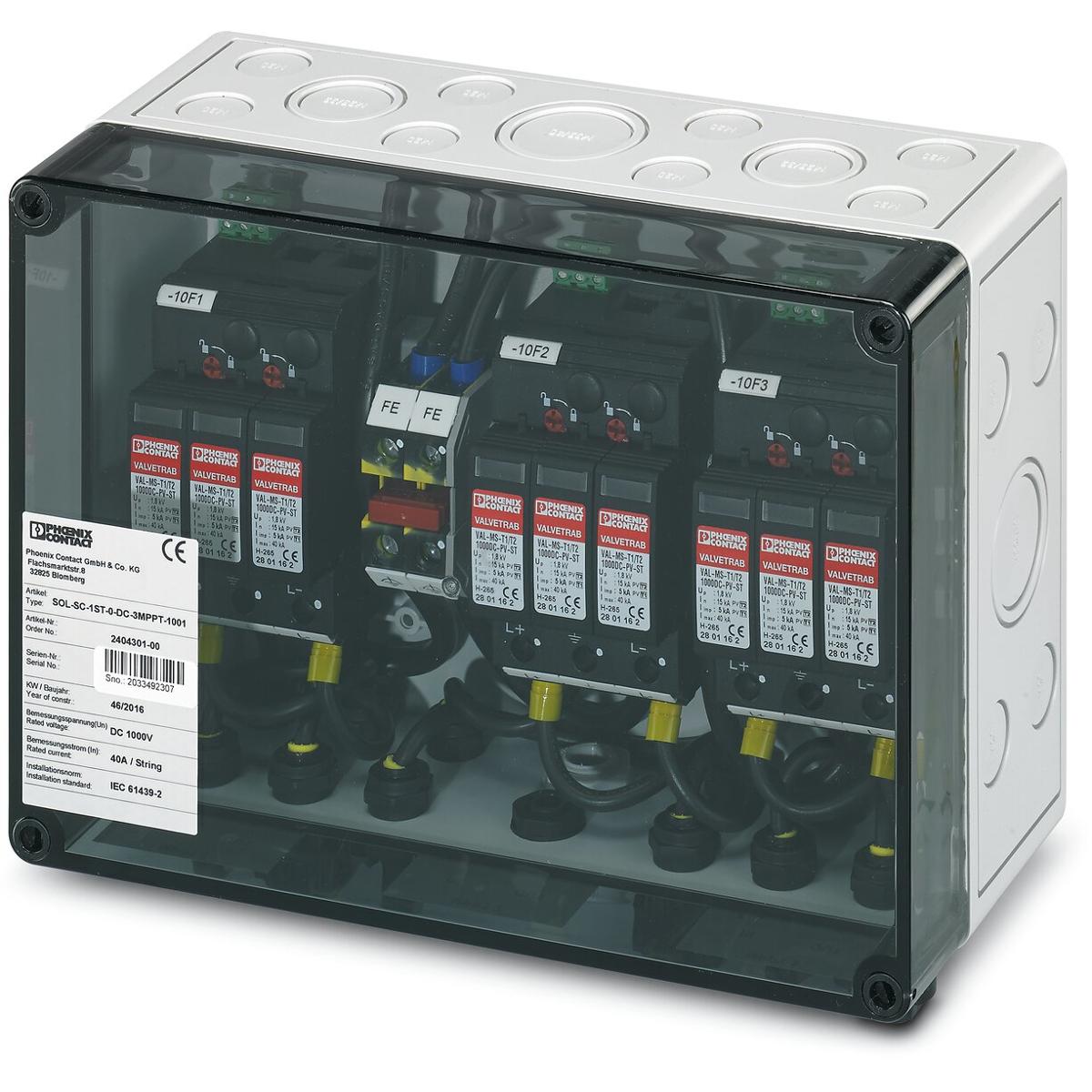

Die Solarline Generatoranschlusskästen (GAKs) werden in kleinen Aufdachanlagen genauso wie in großen Freifeldanlagen eingesetzt. Die Hauptaufgaben der GAKs sind der Überspannungsschutz des PV-Systems, ggf. das Sammeln von Strings und das Durchschleifen des Schutz-Potenzialausgleichleiters zum örtlichen Potenzialausgleich.
Technische Daten:
Artikeleigenschaften
- Produkttyp: Generatoranschlusskasten
- Lieferumfang: SUNCLIX DC-Steckverbinder für den Anschluss des GAKs
Isolationseigenschaften
Elektrische Eigenschaften
Allgemein
- MPP-Spannung UN: max. 1000 V DC
- Leerlaufspannung UOC: max. 1100 V DC
- Summenstrom MPP-Tracker: max. 40 A
Strings
- Strom je String Imax: max. 40 A

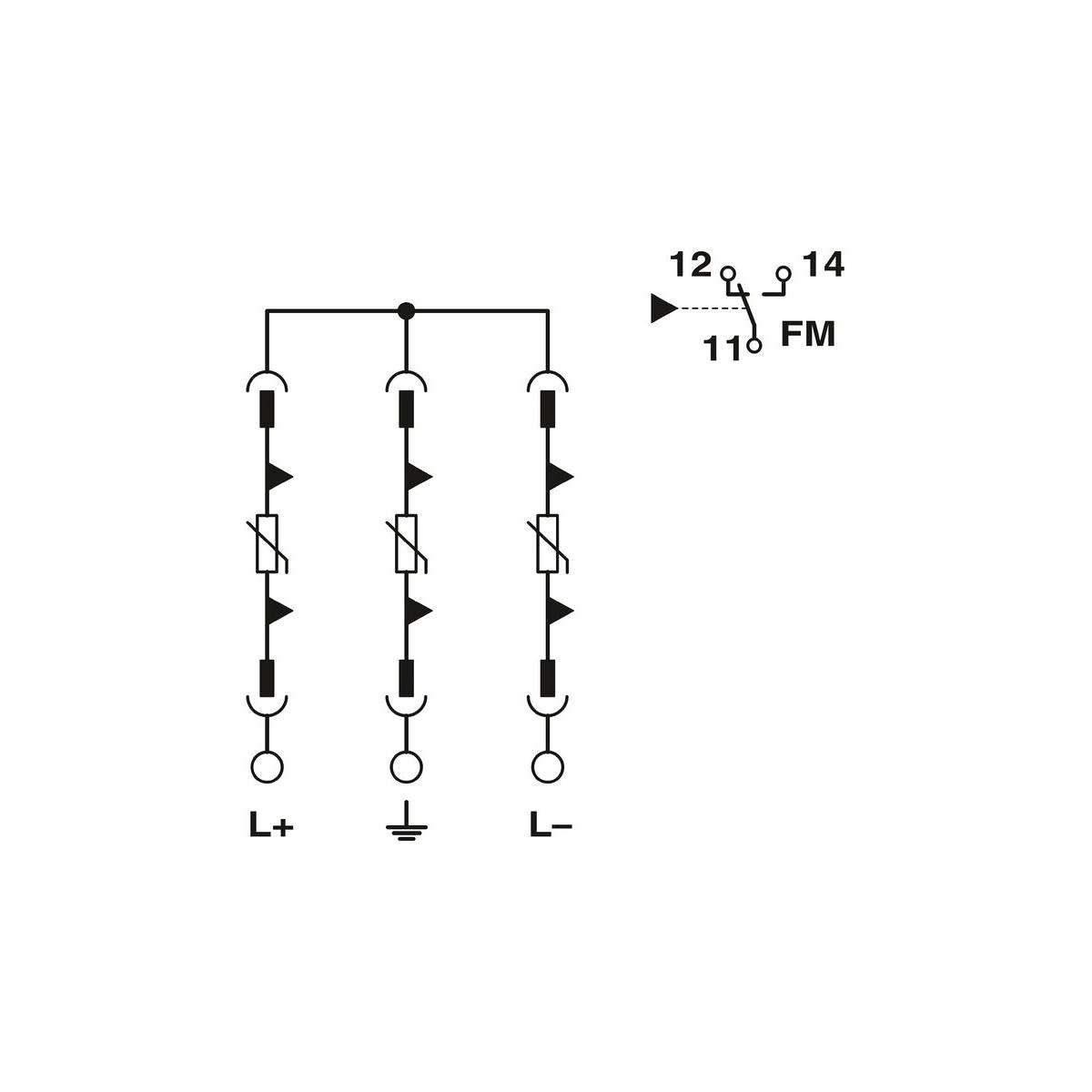

Schutzeinrichtungen
- Überspannungsschutzgerät: T1 / T2
- Schutzpegel Up: ? 3,5 kV
- Gesamtableitstoßstrom Itotal (10/350) µs: 5 kA
- Gesamtableitstoßstrom Itotal (8/20) µs: 40 kA

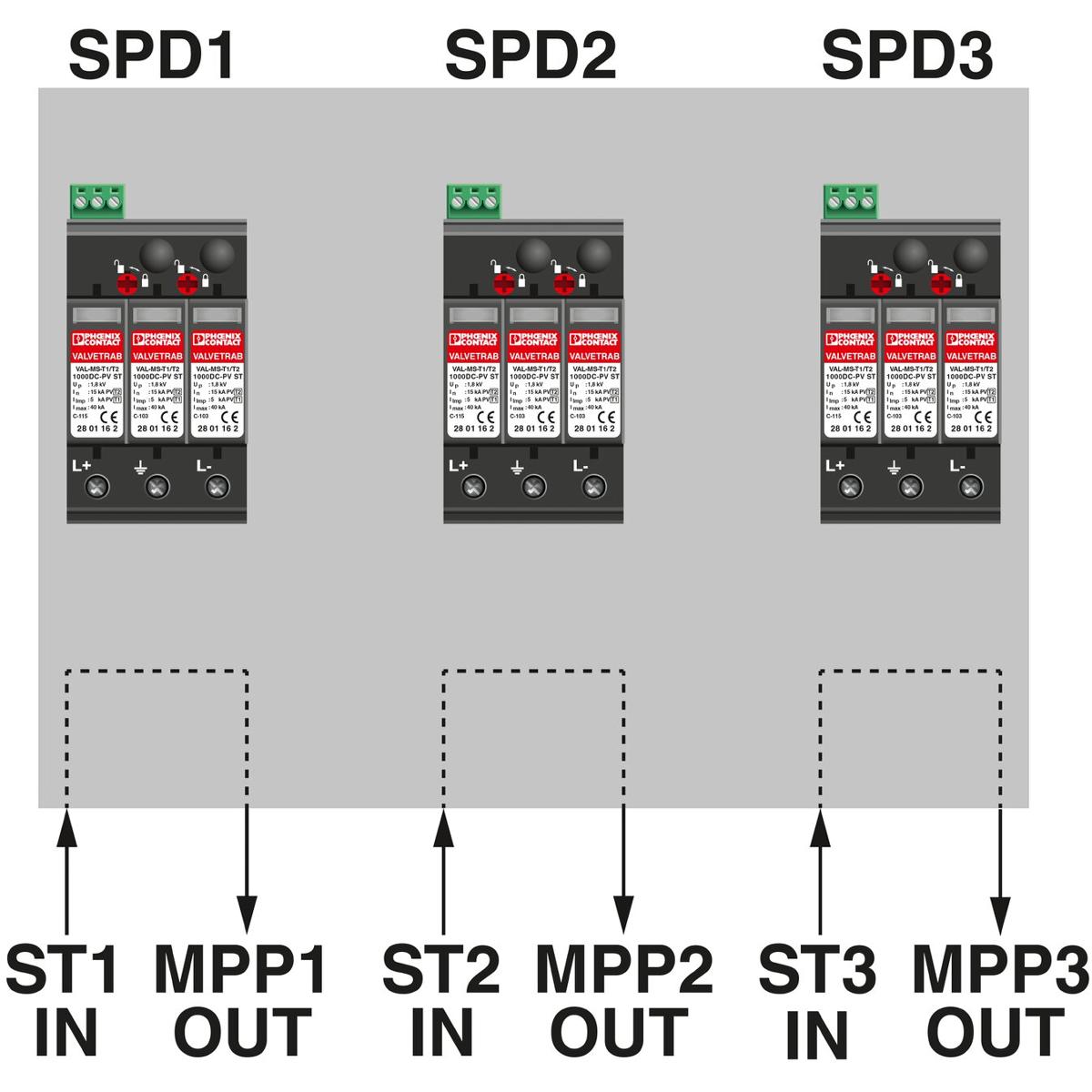

Eingangsdaten
- DC
- Anzahl der Eingänge: Strings: 1 (je MPP-Tracker)
- Anzahl der unterstützten MPP-Tracker: 3
Ausgangsdaten
- DC
- Anzahl der Ausgänge: MPP-Tracker: 3
- 1 (je MPP-Tracker)
Maße
Außenmaß

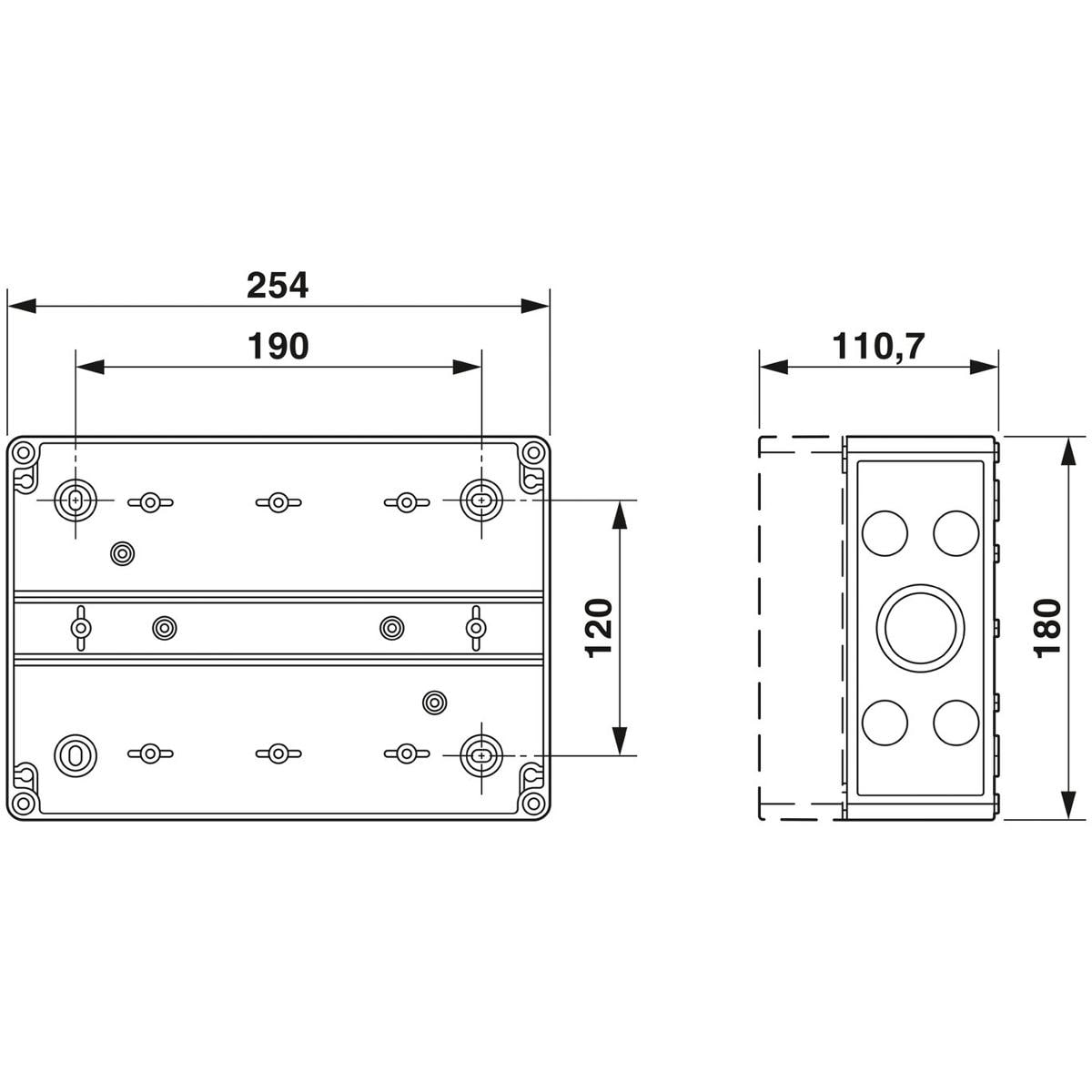

- Breite / Höhe / Tiefe: 254 mm / 180 mm / 111 mm (Gehäusemaße)
Materialangaben
- Material Gehäuse: Polycarbonat
- Polycarbonat (transparent)

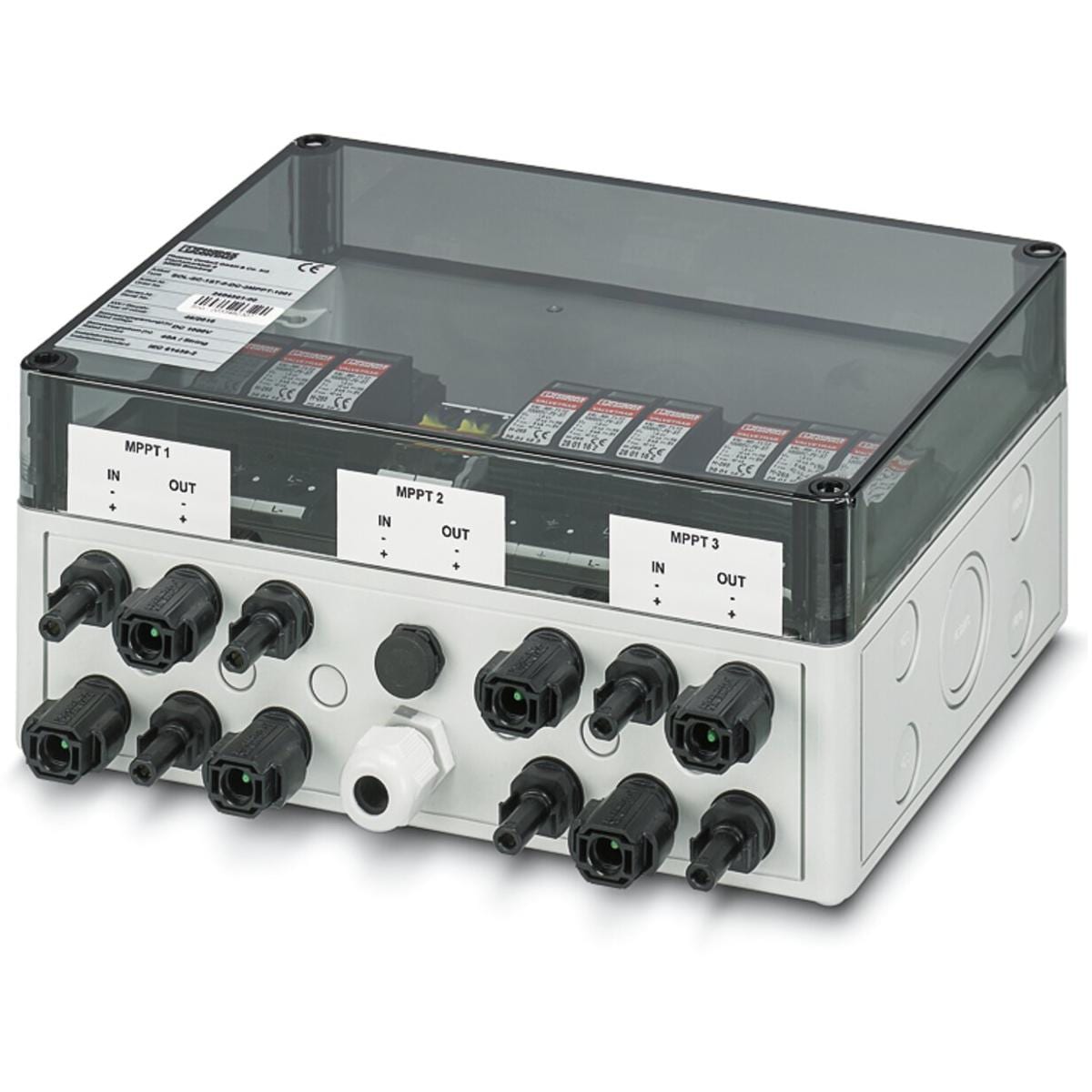

Kabel / Leitung

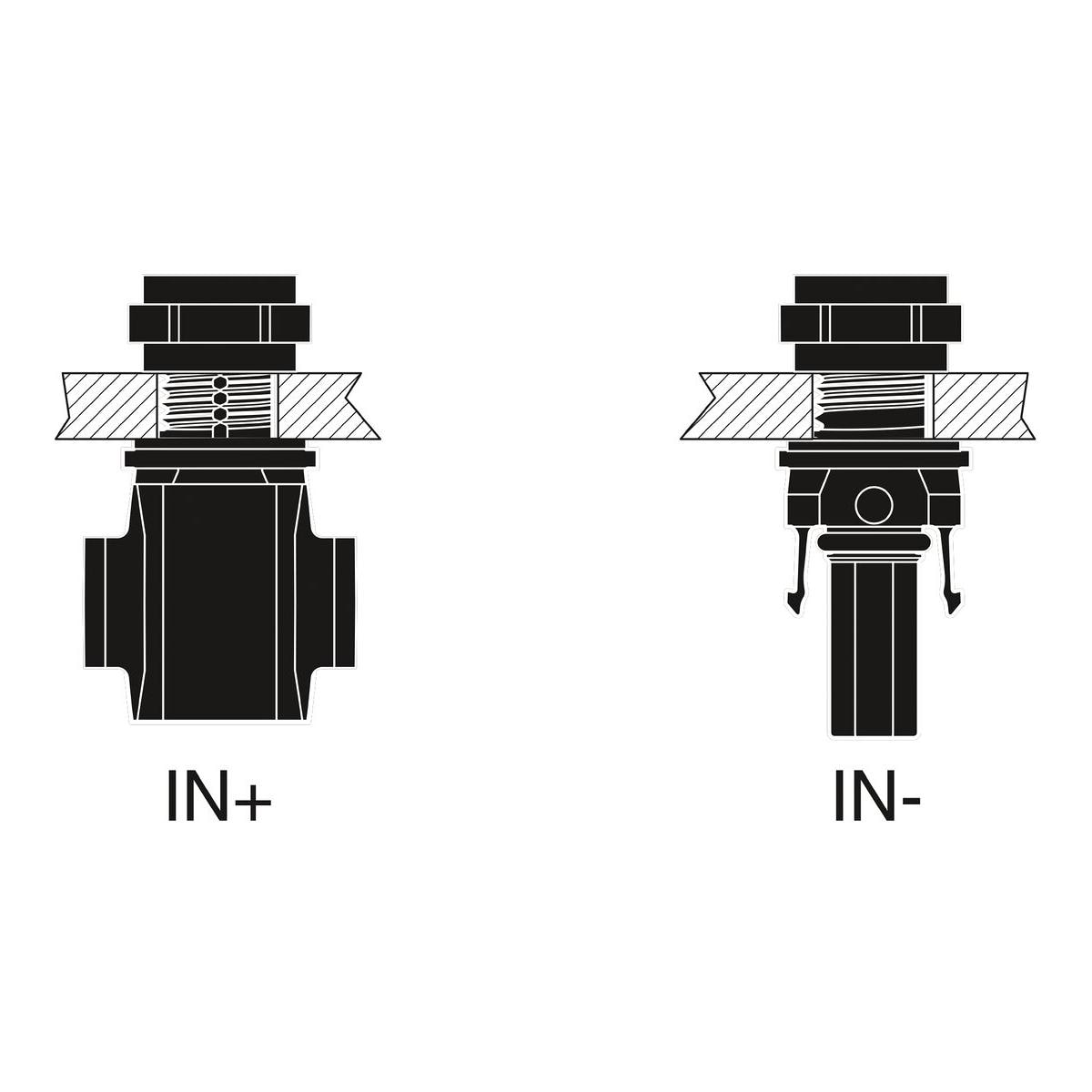

Kabeleinführung
- Art der Kabeleinführung: SUNCLIX
- Leitungsquerschnitt String-Eingang: 2,5 mm² ... 6 mm²
- Leitungsquerschnitt Ausgang: 2,5 mm² ... 6 mm²
- Dichtbereich Erdung: 6 mm ... 12 mm (2x)
Umwelt- und Lebensdauerbedingungen
Umgebungsbedingungen
- Schutzart: IP65
- Umgebungstemperatur (Betrieb): -20 °C ... 55 °C
| Produkttyp | Generator Anschlusskasten |
