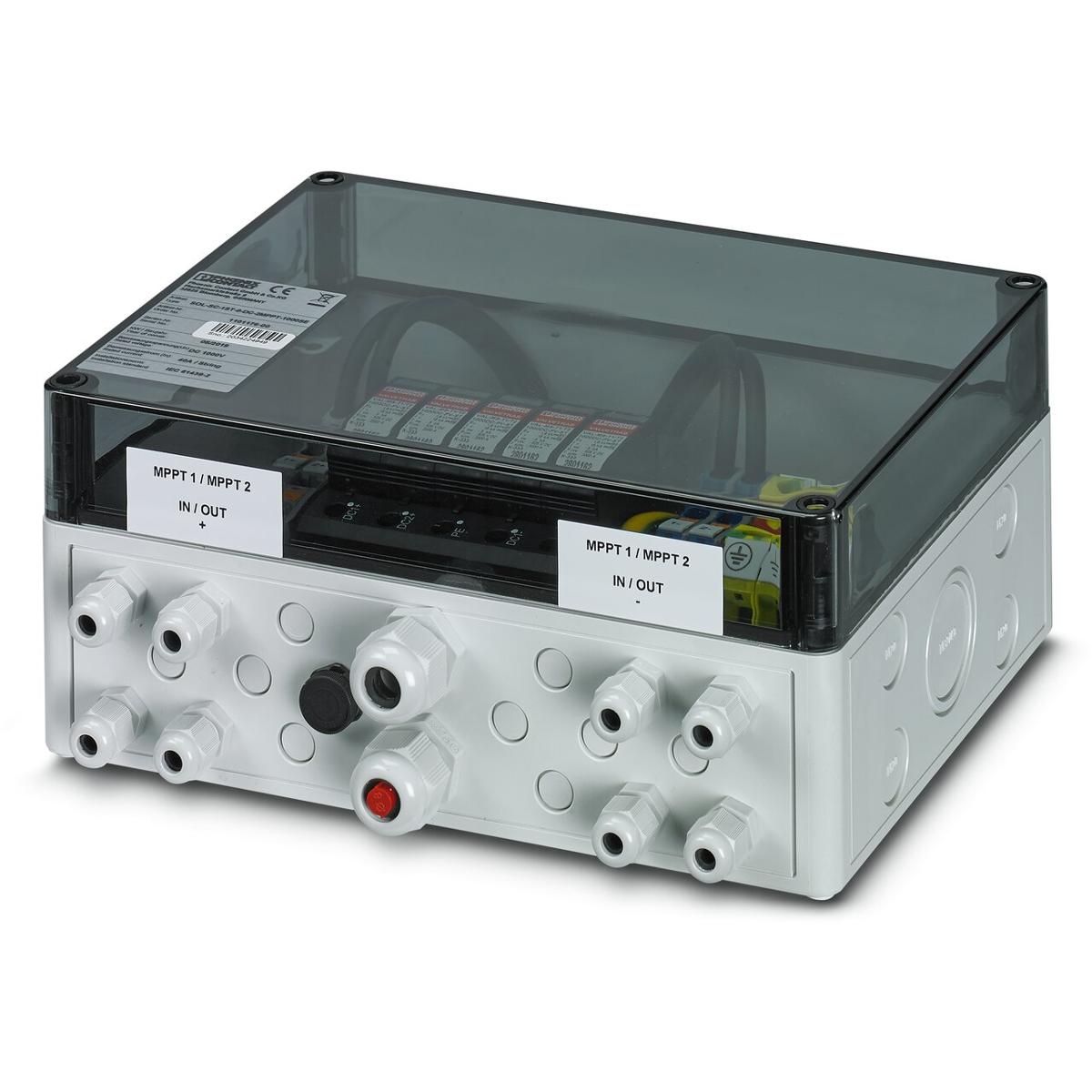

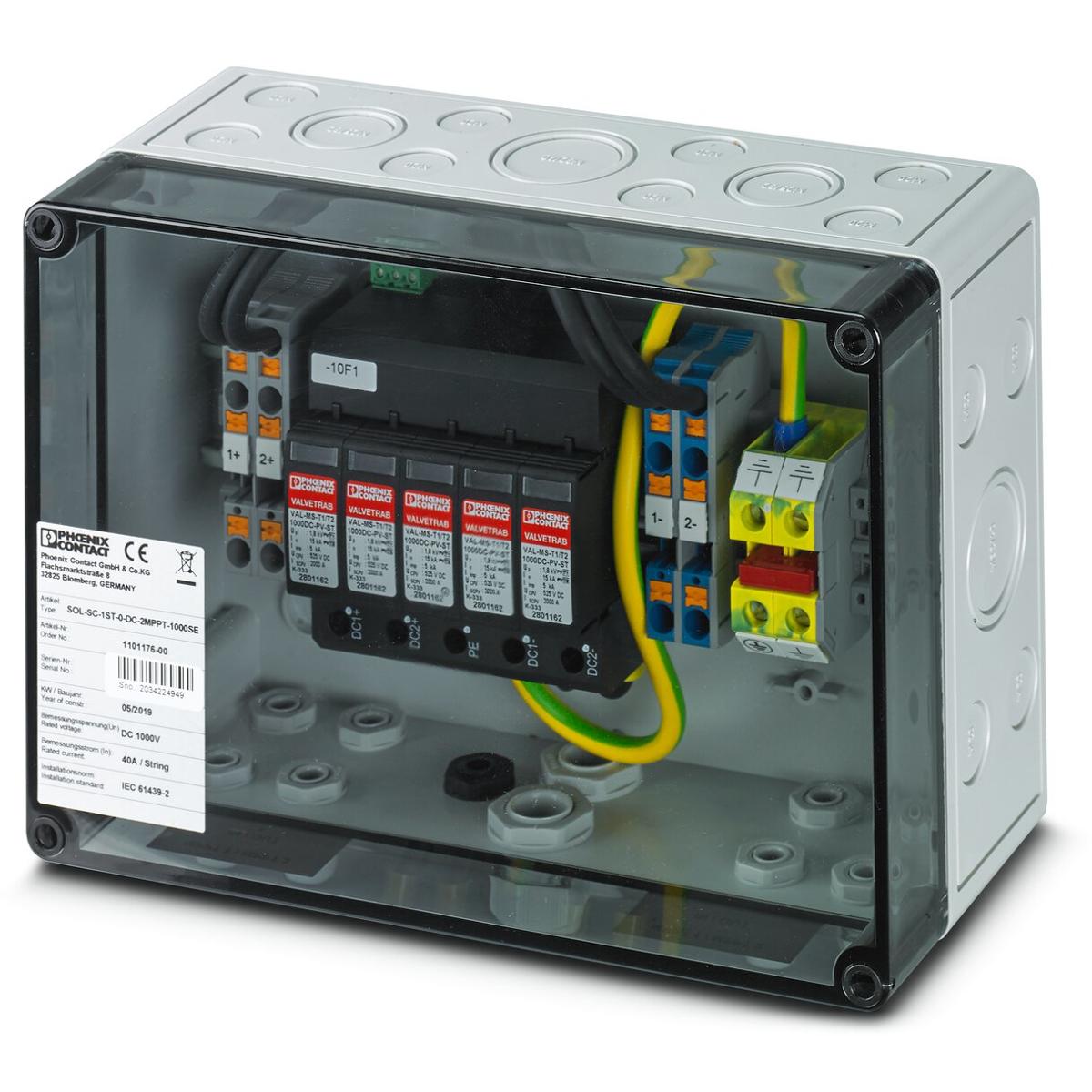

Generatoranschlusskasten für Photovoltaikanlagen bis 1000 V DC zum Anschluss von 2x 1 String. Mit Überspannungsschutz (Typ 1/2) und Kabelverschraubungen für die Eingangs- und Ausgangsseite.
Technische Daten:
Artikeleigenschaften
- Produkttyp: Generatoranschlusskasten
Isolationseigenschaften
Elektrische Eigenschaften
Allgemein
- MPP-Spannung UN: max. 1000 V DC
- Leerlaufspannung UOC: max. 1100 V DC
- Summenstrom MPP-Tracker: max. 40 A
Strings
- Strom je String Imax: max. 40 A
Schutzeinrichtungen

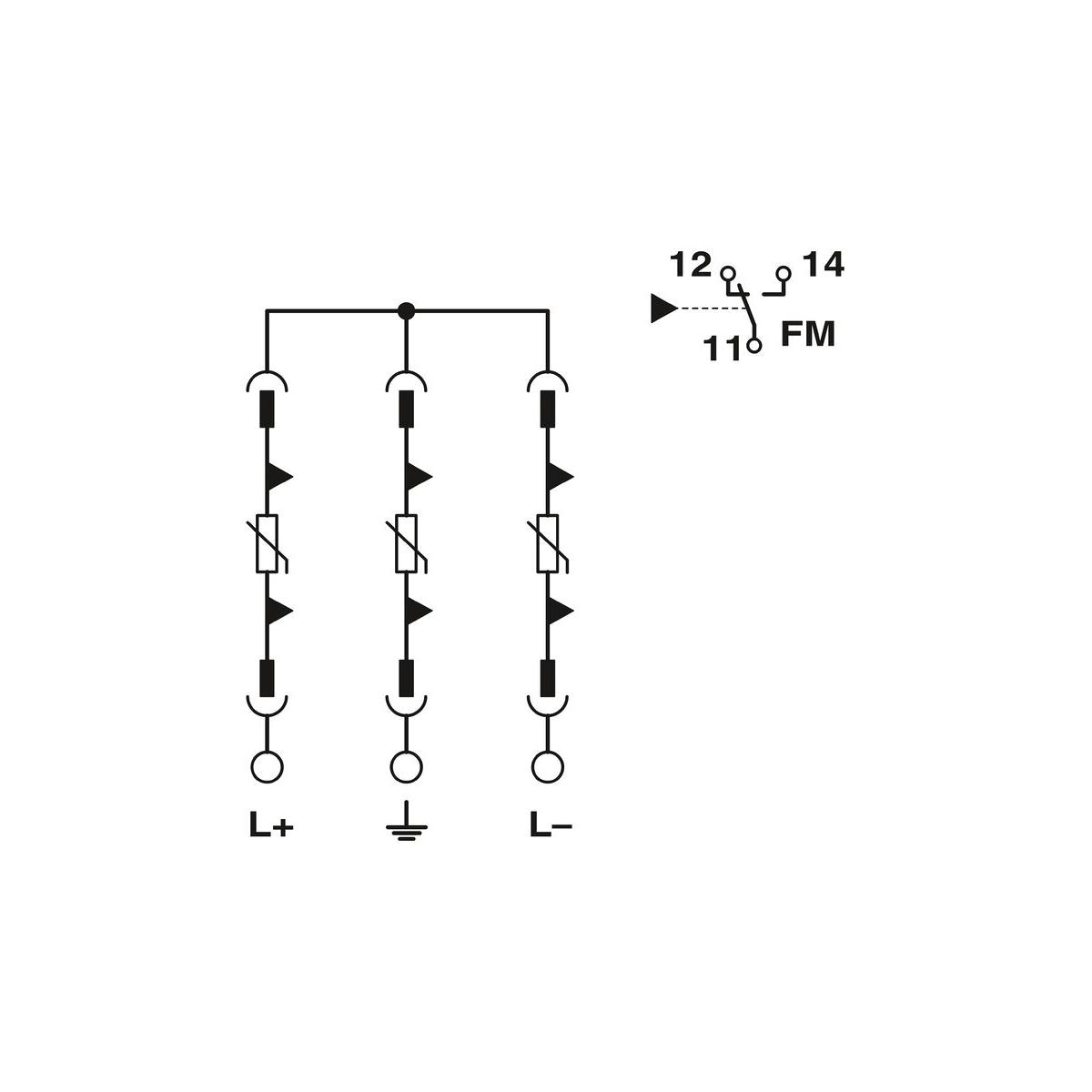

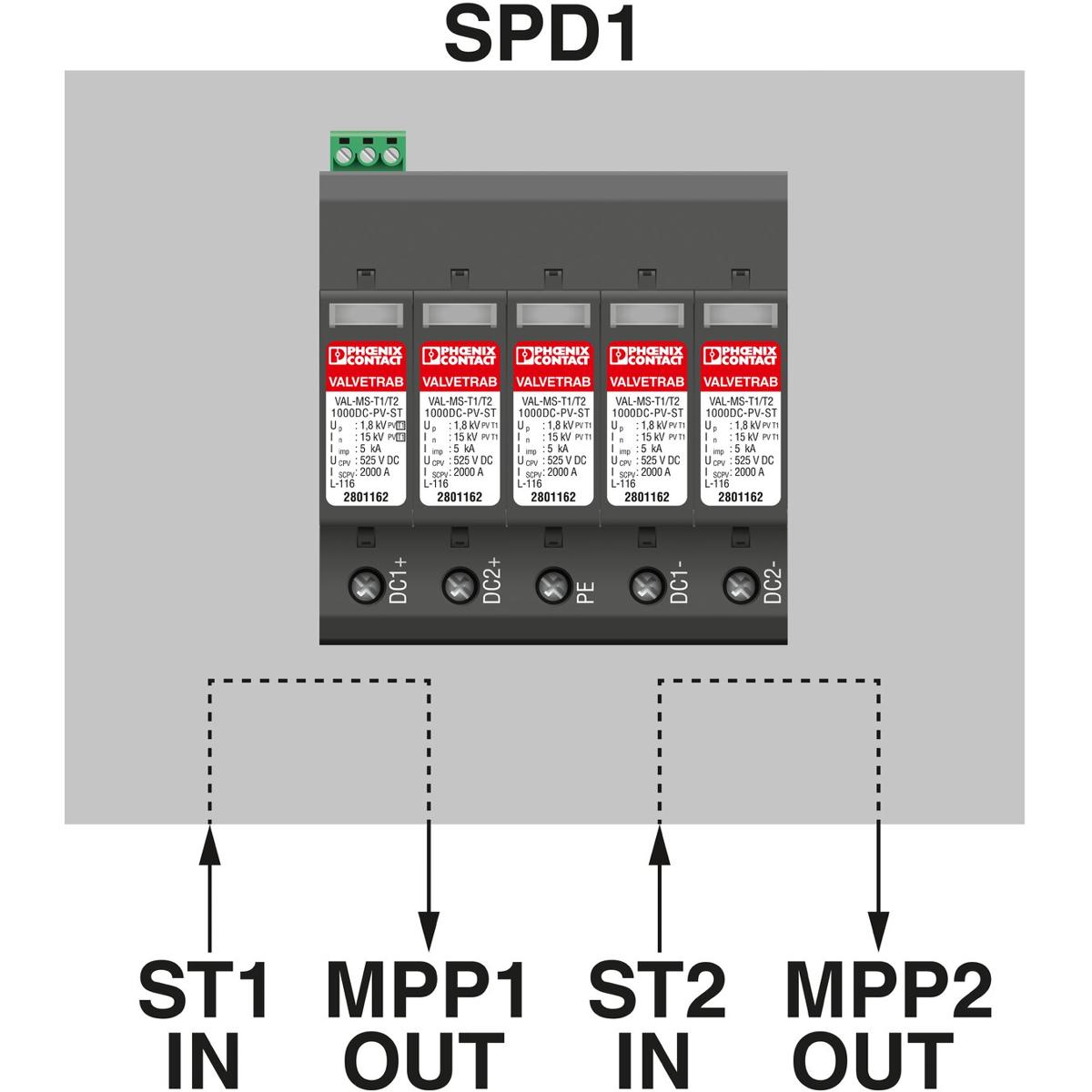

- Überspannungsschutzgerät: T1 / T2
- Schutzpegel Up: ? 3,5 kV
- Gesamtableitstoßstrom Itotal (10/350) µs: 5 kA
- Gesamtableitstoßstrom Itotal (8/20) µs: 40 kA
Eingangsdaten
DC
- Anzahl der Eingänge: Strings1 (je MPP-Tracker)
- Anzahl der unterstützten MPP-Tracker: 2
Ausgangsdaten
DC
- Anzahl der Ausgänge: MPP-Tracker2
- Anzahl der Ausgänge: ±1 (je MPP-Tracker)
Maße
Außenmaß

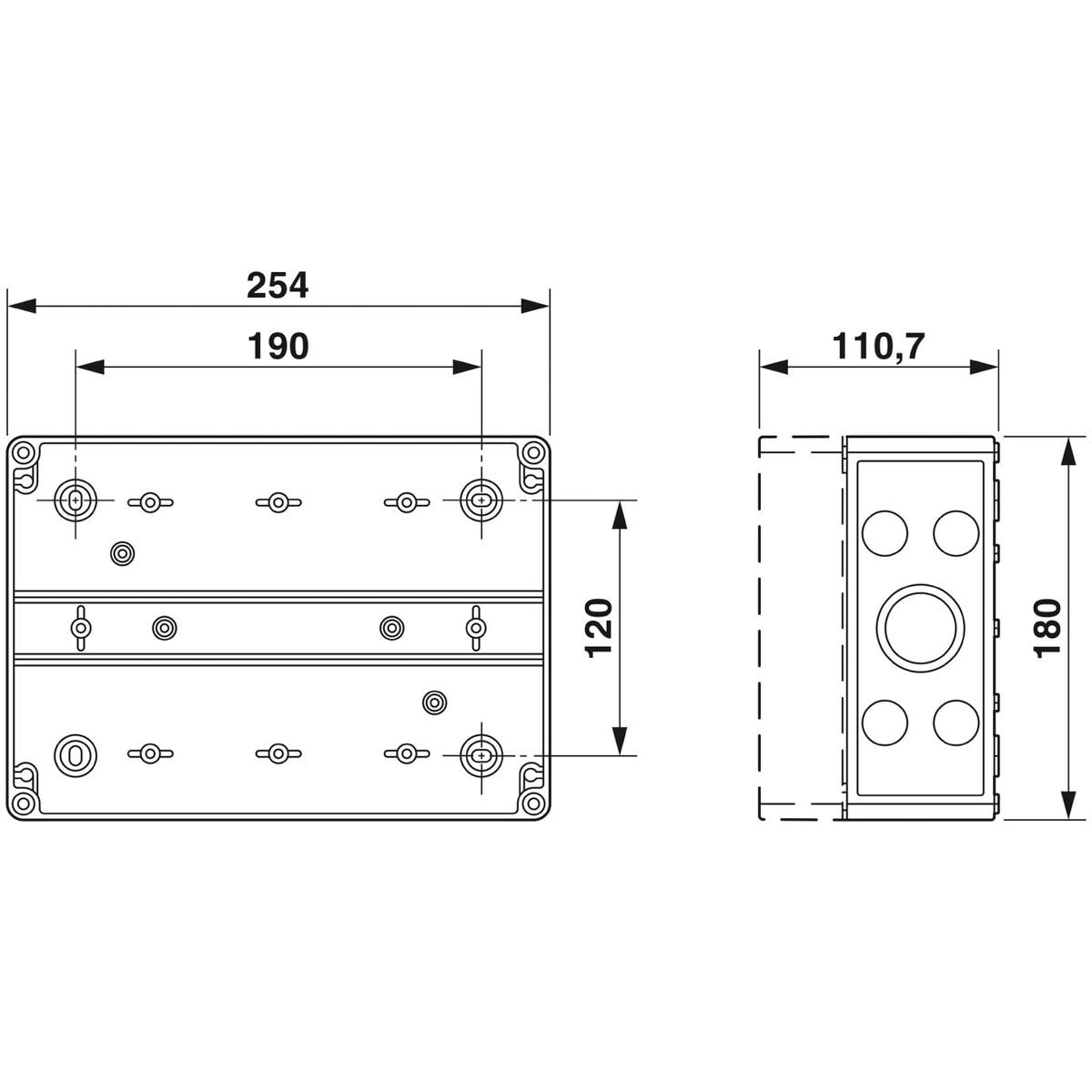

- Breite / Höhe / Tiefe: 254 mm / 180 mm / 111 mm (Gehäusemaße)
Materialangaben
- Material Gehäuse: Polycarbonat
- Material Deckel/Tür: Polycarbonat (transparent)
Kabel / Leitung
Kabeleinführung
- Art der Kabeleinführung: Kabelverschraubung
- Leitungsquerschnitt String-Eingang: 2,5 mm² ... 6 mm²
- Dichtbereich String-Eingang: 3 mm ... 6,5 mm
- Leitungsquerschnitt Ausgang: 2,5 mm² ... 6 mm²
- Dichtbereich Ausgang: 3 mm ... 6,5 mm
- Leitungsquerschnitt Erdung: 3 mm ... 6,5 mm
- Dichtbereich Erdung: 6 mm ... 12 mm (2 x)
Umwelt- und Lebensdauerbedingungen
Umgebungsbedingungen
- Schutzart: IP65
- Umgebungstemperatur (Betrieb): -20 °C ... 55 °C
| Produkttyp | Generator Anschlusskasten |
