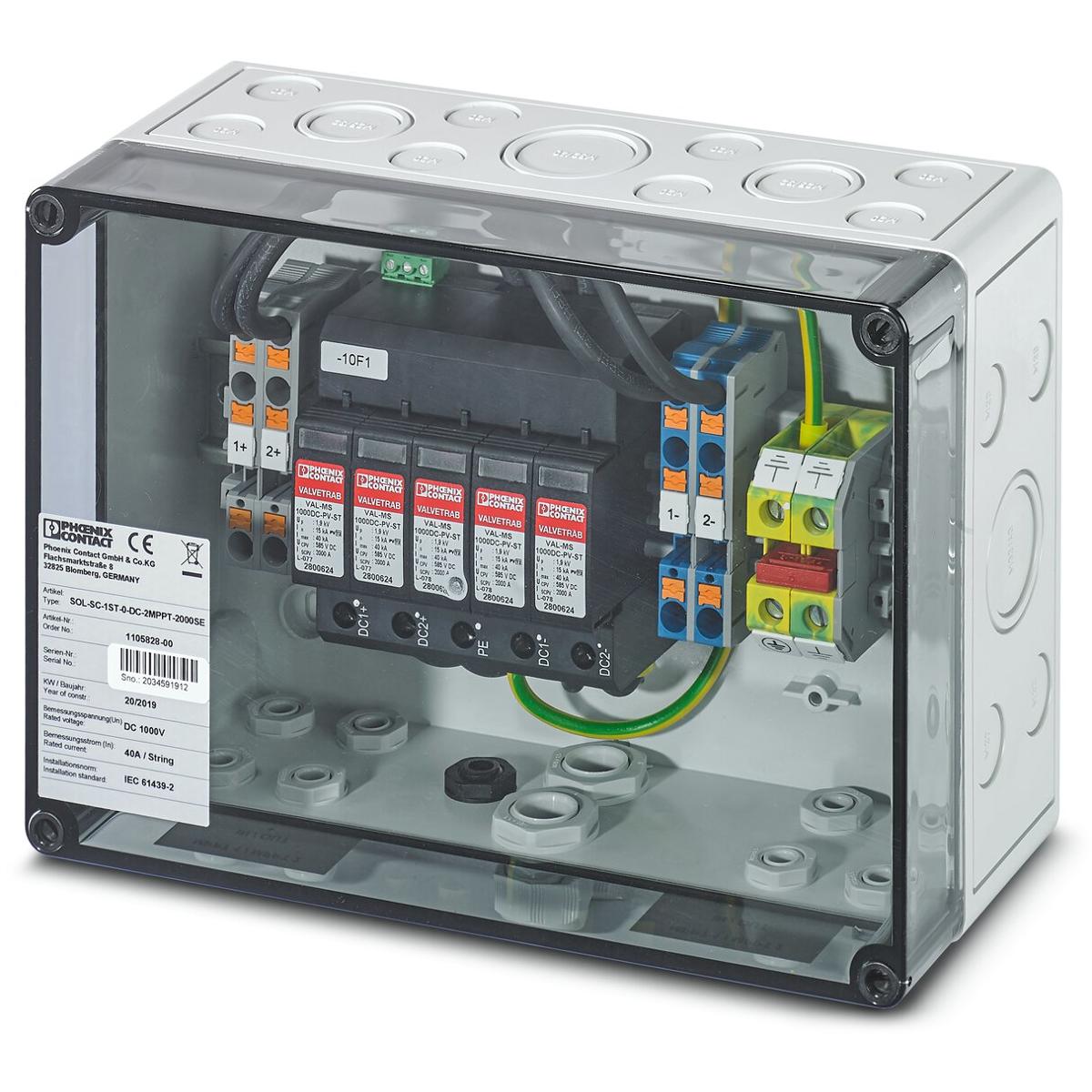

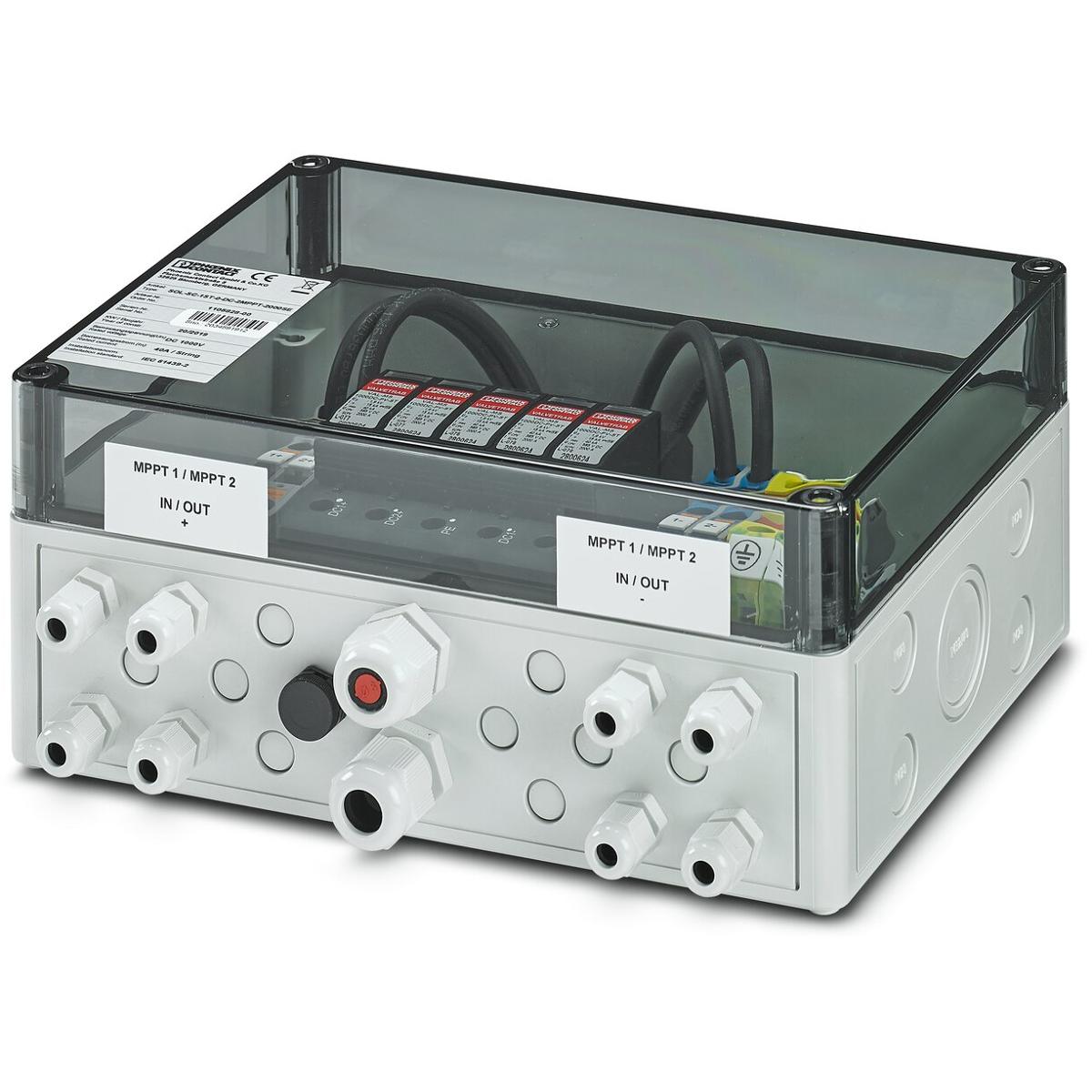

Phoenix Contact Generatoranschlusskasten - SOL-SC-1ST-0-DC-1MPPT-2000SE, Typ 2, 2x1 String, 1000V
Generatoranschlusskasten für Photovoltaikanlagen bis 1000 V DC zum Anschluss von 2x 1 String. Mit Überspannungsschutz (Typ 2) und Kabelverschraubungen für die Eingangs- und Ausgangsseite.
Produktbeschreibung:
Die Solarline Generatoranschlusskästen (GAKs) werden in kleinen Aufdachanlagen genauso wie in großen Freifeldanlagen eingesetzt. Die Hauptaufgaben der GAKs sind der Überspannungsschutz des PV-Systems, ggf. das Sammeln von Strings und das Durchschleifen des Schutz-Potentialausgleichleiters zum örtlichen Potentialausgleich.
Technische Daten:
- Produkttyp: Generatoranschlusskasten
- Schutzklasse: II
- Schutzart: IP65
- Umgebungstemperatur (Betrieb): -20 °C ... 55 °C
Elektrische Eigenschaften:
Allgemein
- MPP-Spannung UN: max. 1000 V DC
- Leerlaufspannung UOC: max. 1100 V DC
- Summenstrom MPP-Tracker: max. 40 A
Strings
- Strom je String I: max. 40 A

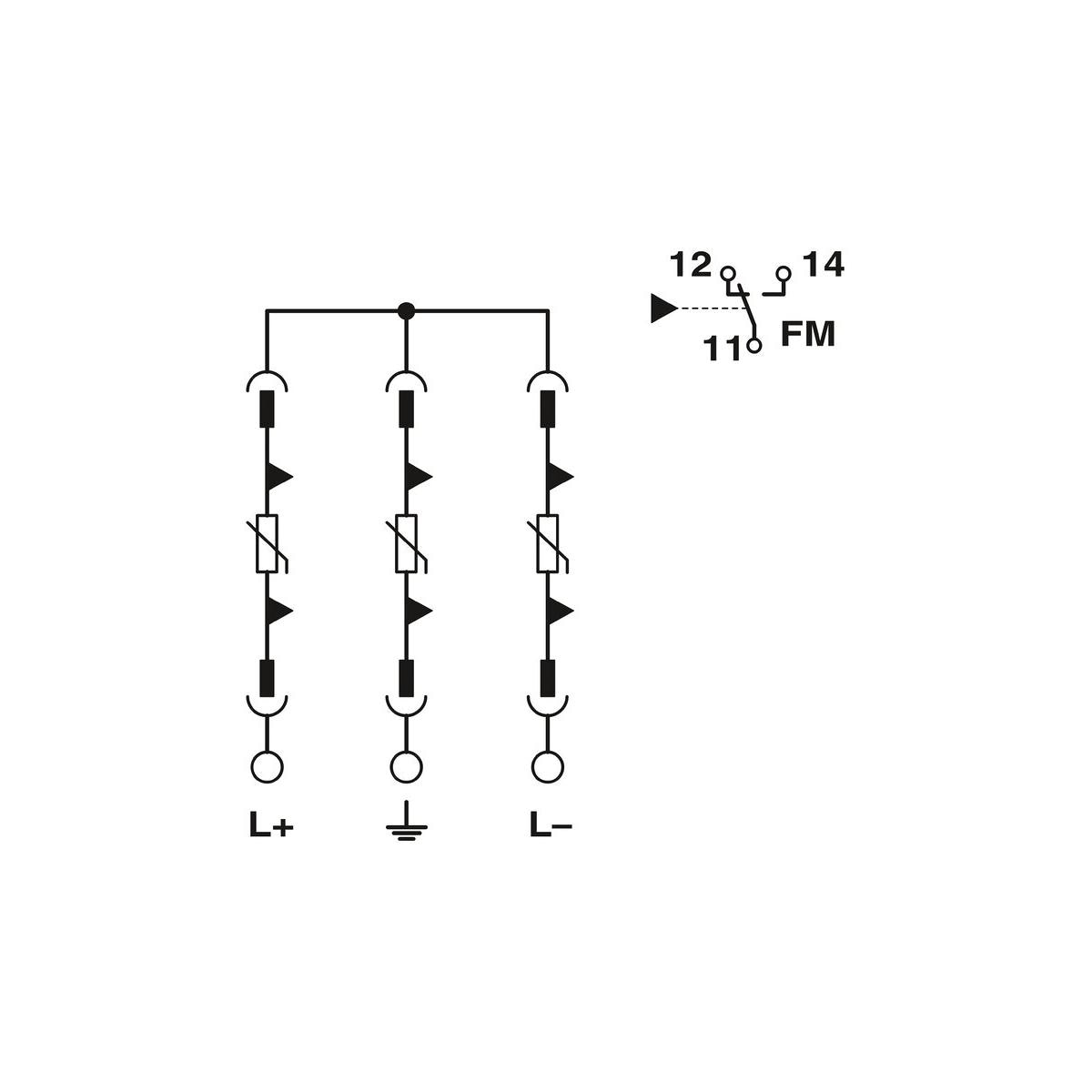

Überspannungsschutz
- EN Type: T2
- IEC-Prüfklasse: T2
- Schutzpegel Up: ? 3,7 kV
- Gesamtableitstoßstrom Itotal (8/20) µs: 40 kA
Eingangsdaten DC
- Anzahl der Eingänge: Strings: 1 (je MPP-Tracker)
- Anzahl der unterstützten MPP-Tracker: 2
Ausgangsdaten DC
- Anzahl der Ausgänge: MPP-Tracker: 2
- Anzahl der Ausgänge: ±: 1 (je MPP-Tracker)
Anschlussdaten:
DC-Eingang
- Art der Leitungseinführung: Kabelverschraubung
- Anschlussart: Push-in-Anschluss
- Leitungsquerschnitt: 2,5 mm² ... 6 mm²
- Leitungsaußendurchmesser: 3 mm ... 6,5 mm
Schutzpotentialausgleichs- & Schutzerdungsleiter
- Art der Leitungseinführung: Kabelverschraubung
- Anschlussart: Schraubanschluss
- Leitungsquerschnitt: 2x 16 mm²
- Leitungsaußendurchmesser: 2x 6 mm ... 12 mm
DC-Ausgang
- Art der Leitungseinführung: Kabelverschraubung
- Anschlussart: Push-in-Anschluss
- Leitungsquerschnitt: 2,5 mm² ... 6 mm²
- Leitungsaußendurchmesser: 3 mm ... 6,5 mm

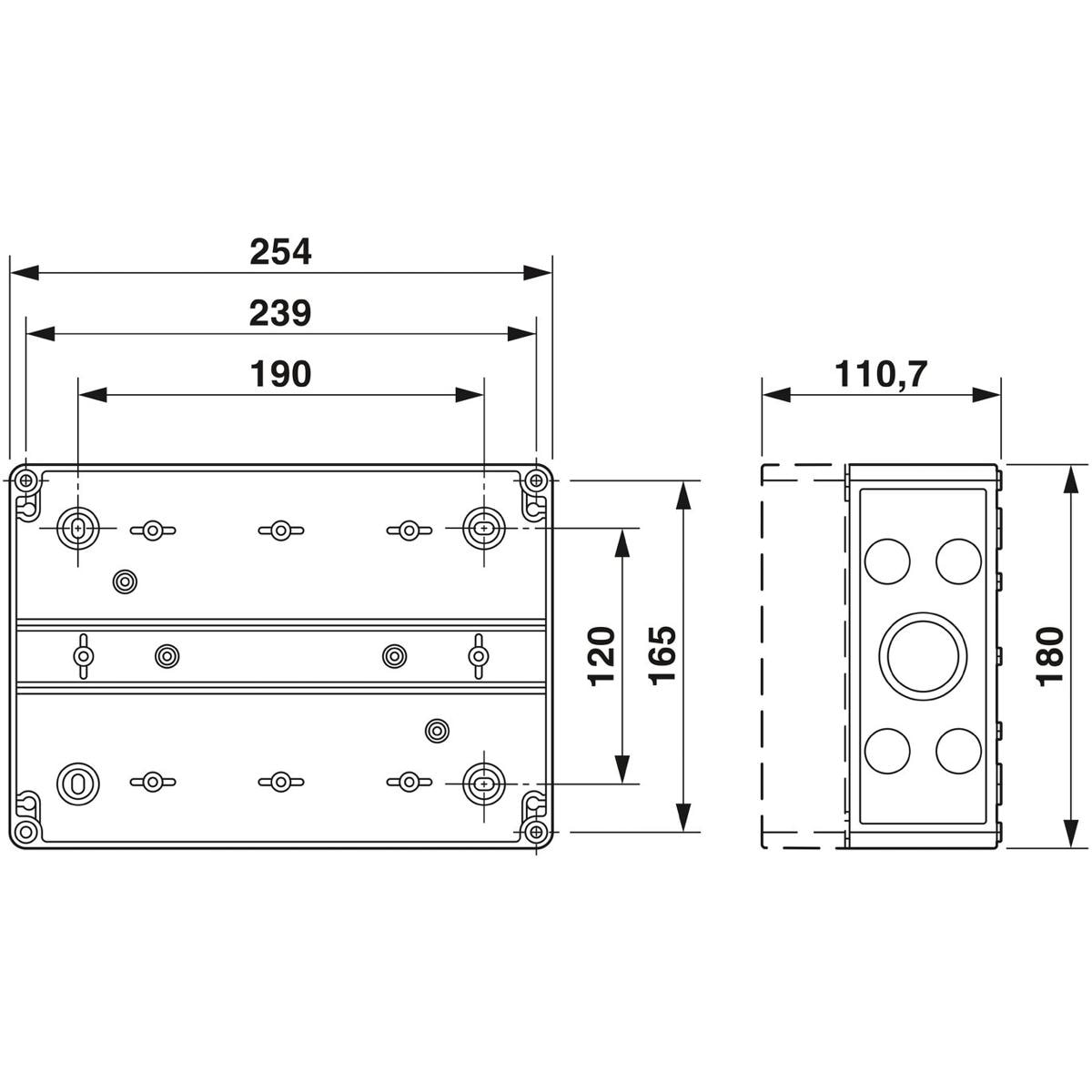

Maße und Material Gehäuse:
- Breite: 254 mm
- Höhe: 180 mm
- Tiefe: 111 mm
- Material GehäusePolycarbonat
- Material Deckel/TürPolycarbonat (transparent)
| Produkttyp | Generator Anschlusskasten |
