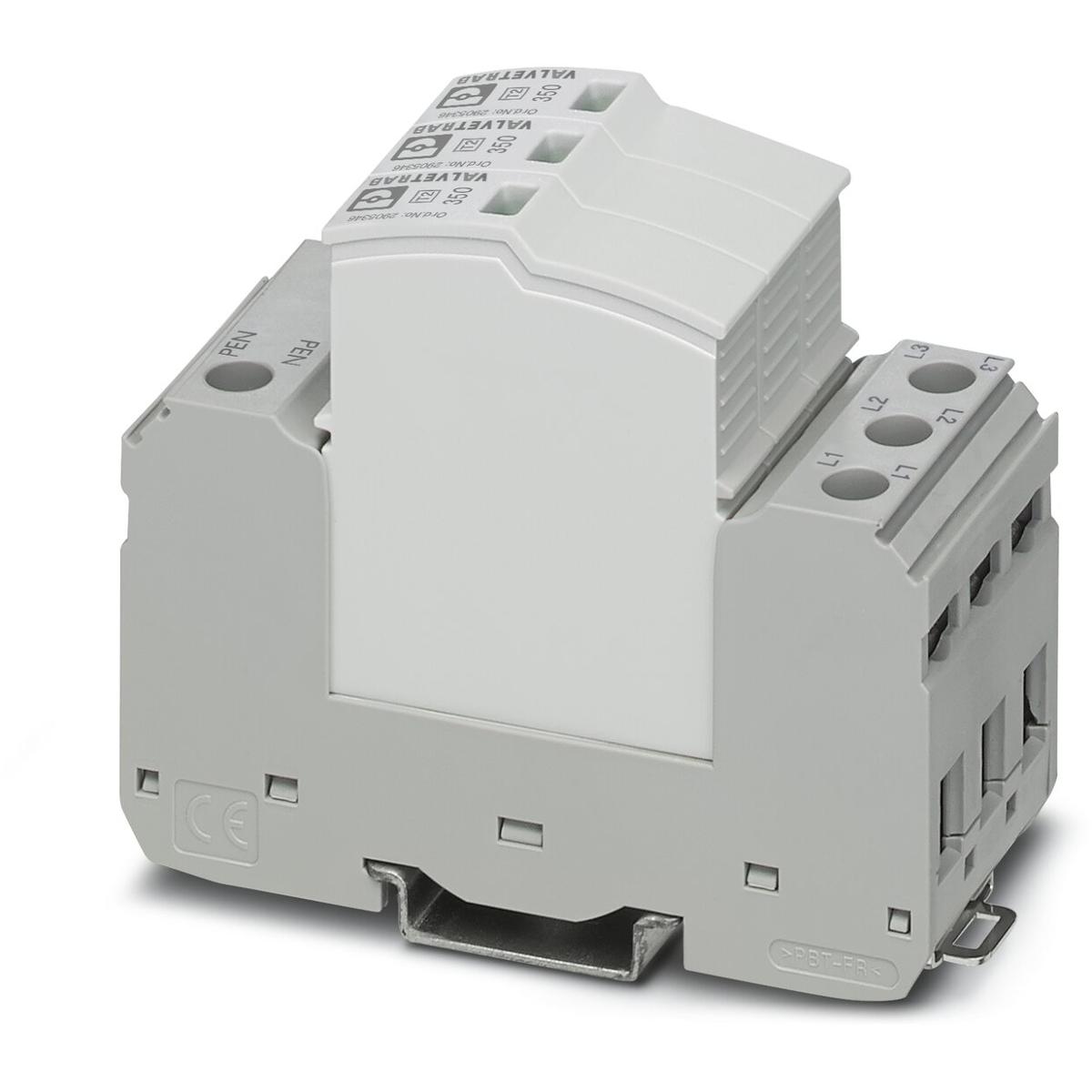

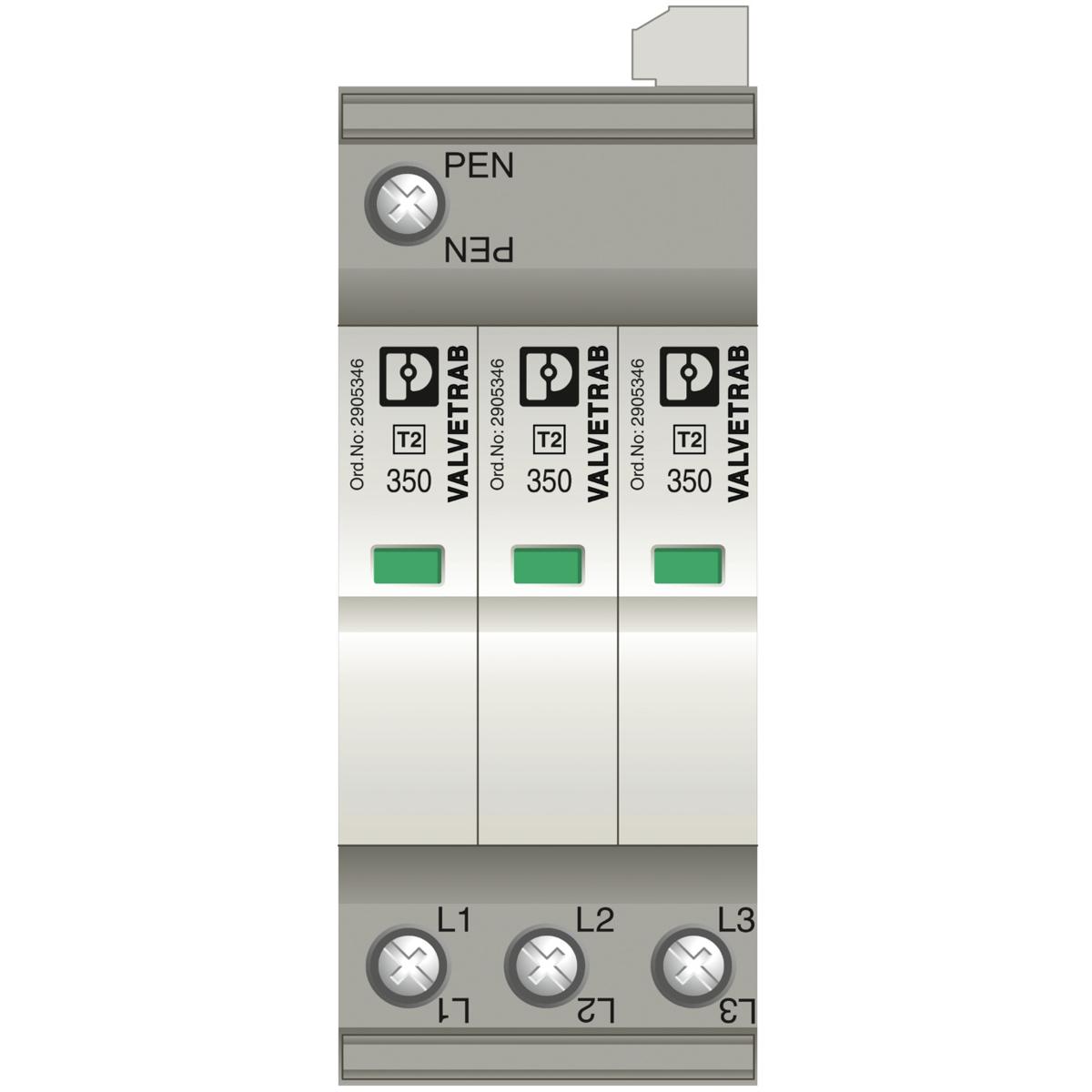

Steckbarer Überspannungsableiter, gem. Typ 2 / Class II, für 3-phasige Stromversorgungsnetze mit kombiniert verlegtem PE und N in einem Leiter (4-Leitersystem: L1, L2, L3, PEN), mit Fernmeldekontakt.
Technische Daten:
Artikeleigenschaften
- IEC-Prüfklasse: II, T2
- EN Type: T2
- Stromversorgungssystem IEC: TN-C
- Bauform: Tragschienenmodul zweiteilig steckbar
- Produkttyp: Überspannungsableiter
- Polzahl: 3
- Meldung Überspannungsschutz defekt: optisch, Fernmeldekontakt
Isolationseigenschaften
- Überspannungskategorie: III
- Verschmutzungsgrad: 2
Elektrische Eigenschaften
- Nennfrequenz fN: 50 Hz (60 Hz)
Anzeige / Fernmeldung
- Benennung Anschluss: Defektfernmeldekontakt
- Schaltfunktion: Wechsler
- Betriebsspannung: 5 V AC ... 250 V AC, 125 V DC (200 mA DC)
- Betriebsstrom: 5 mA AC ... 1 A AC, 1 A DC (30 V DC)
Anschlussdaten
- Anschlussart: Schraubanschluss
- Schraubengewinde: M5
- Anzugsdrehmoment: 4,5 Nm
- Abisolierlänge: 16 mm
- Leiterquerschnitt flexibel: 2,5 mm² ... 16 mm²
- Leiterquerschnitt starr: 2,5 mm² ... 25 mm²
- Leiterquerschnitt AWG: 12 ... 4
- Anschlussart: Gabelkabelschuh
- Leiterquerschnitt flexibel: 1,5 mm² ... 6 mm²
Maße
- Breite: 37,3 mm
- Breite: 37,3 mm
- Höhe: 97,9 mm
- Höhe: 97,9 mm
- Tiefe: 74,5 mm (inkl. Tragschiene 7,5 mm)
- Tiefe: 74,5 mm
- Teilungseinheit: 2 TE
Materialangaben
- Farbe: lichtgrau RAL 7035, verkehrsgrau A RAL 7042
- Brennbarkeitsklasse nach UL 94: V-0
- CTI-Wert des Materials: 600
- Isolierstoff: PA6.6-FR 20% GF, PBT-FR
- Materialgruppe: I
- Material Gehäuse: PA 6.6-FR 20 % GF, PBT-FR
Schutzschaltung
- Schutzpfade: L-PEN
- Wirkungsrichtung: 3L-N/PE
- Nennspannung UN: 240/415 V AC (TN-C)
- Nennfrequenz fN: 50 Hz (60 Hz)
- Höchste Dauerspannung UC: 350 V AC
- Nennlaststrom IL: 40 A (Biconnect M4 Gabelkabelschuh 6 mm²), 63 A (TWIN-Aderendhülse 2x 10 mm²)
- Nennableitstoßstrom In (8/20) µs: 20 kA
- Maximaler Ableitstoßstrom Imax (8/20) µs: 40 kA
- Kurzschlussfestigkeit ISCCR: 25 kA (bei Vorsicherung bis zu 315 A gG), 50 kA (bei Vorsicherung bis zu 200 A gG)
- Schutzpegel Up: ? 1,5 kV
- Restspannung Ures: ? 1,5 kV (bei In), ? 1,3 kV (bei 10 kA), ? 1,2 kV (bei 5 kA), ? 1,1 kV (bei 4 kA), ? 1 kV (bei 2 kA)
- TOV-Verhalten bei UT: 415 V AC (5 s / withstand mode), 457 V AC (120 min / safe failure mode)
- Ansprechzeit tA: ? 25 ns
- Maximale Vorsicherung bei V?Durchgangsverdrahtung: 40 A (gG / Biconnect M4 Gabelkabelschuh 6 mm²), 63 A (gG / TWIN-Aderendhülse 2x 10 mm²)
- Maximale Vorsicherung bei Stichleitungsverdrahtung: 315 A (gG)
Umwelt- und Lebensdauerbedingungen
Umgebungsbedingungen
- Schutzart: IP20
- Umgebungstemperatur (Betrieb): -40 °C ... 80 °C
- Umgebungstemperatur (Lagerung/Transport): -40 °C ... 80 °C
- Höhenlage: ? 2000 m (amsl (über normal Null))
- Zulässige Luftfeuchtigkeit (Betrieb): 5 % ... 95 %
- Schock (Betrieb): 30g (Halbsinus / 11 ms / 3x ±X, ±Y, ±Z)
- Vibration (Betrieb): 5g (10 ... 500 Hz / 2,5 h / X, Y, Z)
Approbationsdaten
UL-Spezifikationen
- Maximale Dauerspannung MCOV (L-L): 700 V AC
- Maximale Dauerspannung MCOV (L-N): 350 V AC
- Nennableitstoßstrom In (L-L): 20 kA
- Nennableitstoßstrom In (L-N): 20 kA
- Schutzpfade: L-L, L-N
- Nennspannung: 277/480 V AC
- Energieverteilungssystem: Wye
- Nennfrequenz: 50/60 Hz
- Gemessene Begrenzungsspannung MLV (L-L): 3280 V
- Gemessene Begrenzungsspannung MLV (L-N): 2000 V
- SPD Typ: 4CA
- Betriebsspannung AC: 125 V AC
- Betriebsstrom AC: 1 A AC
UL-Anschlussdaten
- Anzugsdrehmoment: 40 lbf-in. ... 50 lbf-in.
- Leiterquerschnitt AWG: 14 ... 2 (starr), 14 ... 4 (flexibel)
Normen und Bestimmungen
Luft- und Kriechstrecken
- Normen/Bestimmungen: DIN VDE 0110-1 / IEC 60664-1 / IEC 61643-11
- Normen/BestimmungenI: EC 61643-11
- Normen/Bestimmungen: EN 61643-11
Montage
- Montageart: Tragschiene: 35 mm
