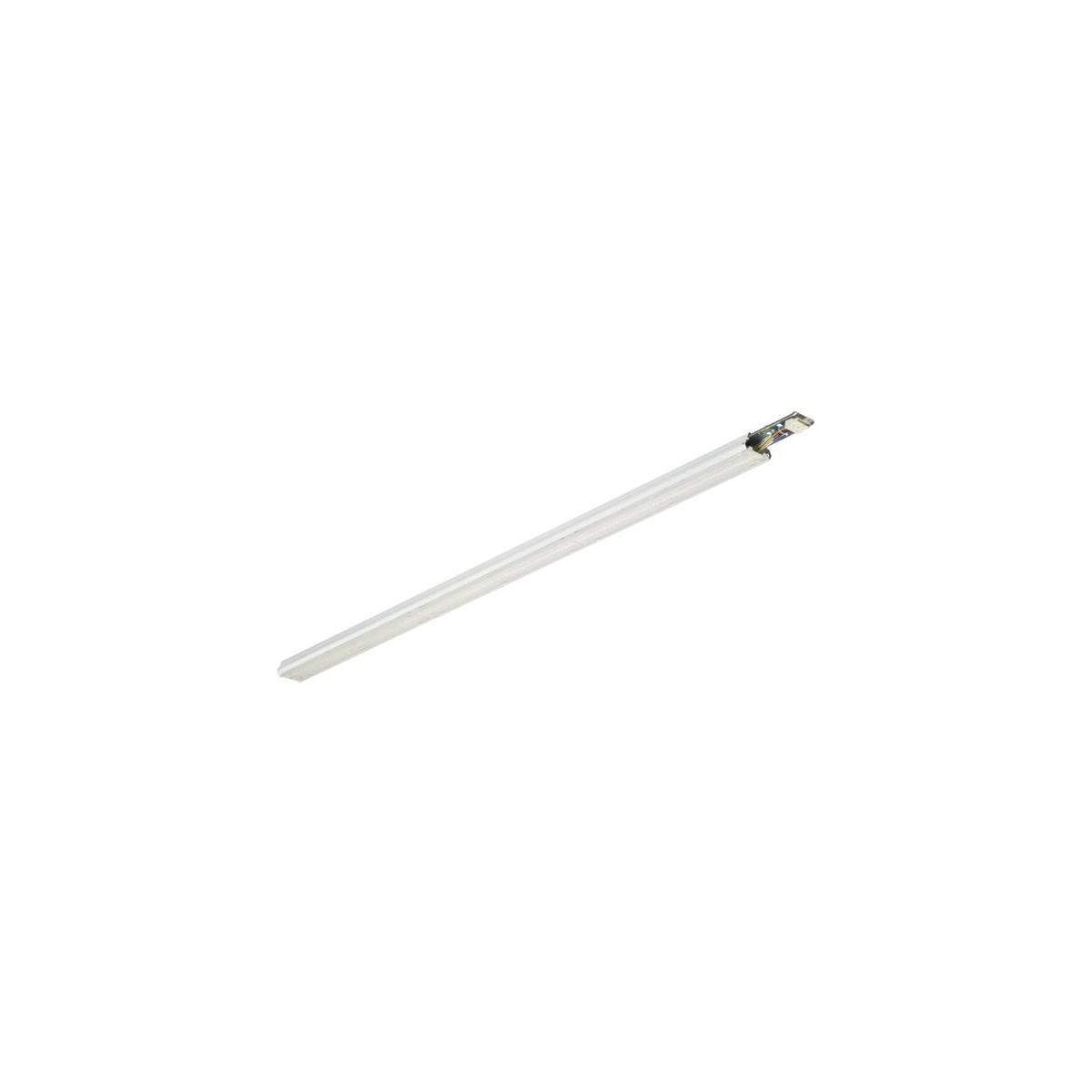

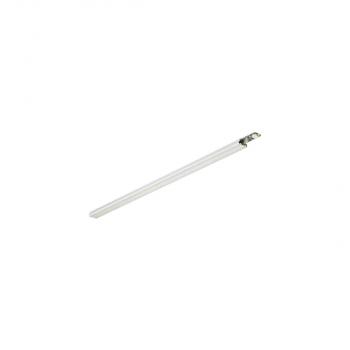

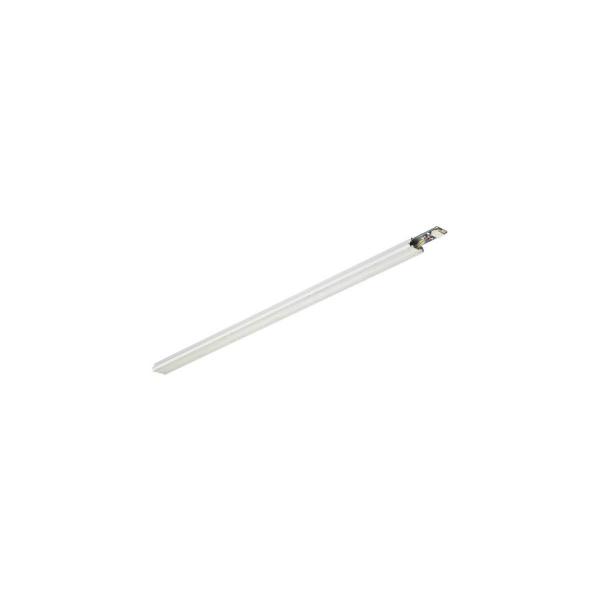

CoreLine Trunking Gen2 ist ein Lichtbandsystem für einfache und schnelle Montage. Tragschiene mit Kupplung und LED-Lichtträger bilden eine Einheit. Jeder Einheit liegen ein Abhänger für Seilabhängung und eine Abdeckung für den Kupplungsbereich bei. Alles in einer Verpackung. Durch diesen Aufbau ist die Montage von Tragschiene und Lichtträge an der Decke in einem Schritt möglich. Diese Zeitersparnis sorgt für niedrigere Installationskosten. CoreLine Trunking Gen2 kann problemlos zusammen mit Spots und Sensoren verwendet werden. Es bietet eine gleichmäßige, hochwertige Beleuchtung mit einer großen Auswahl an Leuchtenlichtströmen und Ausstrahlungswinkeln.
Technische Daten:
Elektrische Kenndaten
- Kabel: -
- Anfänglicher CLO-Stromverbrauch: - W
- Durchschnittlicher CLO-Stromverbrauch: - W
- Eingangsspannung: 220 bis 240 V
- Leistungsfaktor (Anteil): 0.95
- Anzahl Leuchten pro Sicherung mit 16 A Typ B: 21
- Elektrischer Anschluss: 7-poliger Anschlussblock
- Stromverbrauch: 50 W
- Einschaltstrom: 25,1 A
- Netzfrequenz: 50 to 60 Hz
- Dauer Einschaltstrom: 0,214 ms
- Eingangsfrequenz: 50 bis 60 Hz
Lebensdauerkennwerte (IEC konform)
- Ausfallrate des Betriebsgeräts bei mittlerer Nutzlebensdauer von 50.000 Std.: 5 %
- Lichtstromstabilität bei mittlerer Nutzlebensdauer* von 100.000 Std.: L75
- Ausfallrate des Betriebsgeräts bei mittlerer Nutzlebensdauer von 100.000 Std.: 0,1 %
- Lichtstromstabilität bei mittlerer Nutzlebensdauer* von 50.000 Std.: L85
Zulassungen und Anwendungseigenschaften
- Schutzart (IP): ?IP20 [Fernhalten von Fingern]
- Brandschutzkennzeichnung: -
- Schlagschutz (IK): IK02 [0,2 J Standard]
- Nachhaltigkeitsbewertung: -
- IEC-Schutzklasse: Schutzklasse I
- ENEC-Zeichen: ENEC-Pluszeichen
- EU RoHS-konform: Ja
- Glühfadentest: Temperatur: 850 °C, Dauer: 30 s
Produktdaten
- EAN Umverpackung: 8719514107755
- Full EOC: 871951410775500
- Materialnummer (12NC): 910925867518
- Anzahl pro Verpackung: 1
- Gesamtbezeichnung des Produkts: LL217X 80S/840 1x PSD WB 7x1.5
- Bestellcode: 10775500
- SAP-Zähler - Pakete pro Außenkarton: 1
- Bestell-Produktname: LL217X 80S/840 1x PSD WB 7x1.5
Dimmen
- Betriebsgerät: Netzteil mit DALI-Schnittstelle
- Dimmbar: Ja
- Steuerungsschnittstelle: DALI-regelbar
- Konstanter Lichtstrom: Nein
Allgemeine Eigenschaften
- Stufe: Good
- Produktfamiliencode: LL217X [Coreline Trunking Gen2]
- Lichtquelle ersetzbar: Nein
- Betriebsgerät inklusive: Ja
- Anzahl der Vorschaltgeräte: Einheit
- Lighting Technology: LED
Mechanische Kenndaten
- Gehäusefarbe: Weiß, RAL 9016
- Material der Optik: Polykarbonat
- Abmessungen (Höhe x Breite x Tiefe): 50 x 80 x 1700 mm
- Gehäusematerial: Stahl
- Material optische Abdeckung: Polykarbonat
- Reflektor-Material: -
- Gesamte Breite: 80 mm
- Ausführung optische Abdeckung: Satiniert
- Befestigungsmaterial: Stahl
- Gesamte Länge: 1.700 mm
- Gesamte Höhe: 50 mm
Initialkennwerte (IEC konform)
- Farbraum: (0.38, 0.38) SDCM <3
- Lichtstromtoleranz: +/-10%
- Toleranz Leistungsaufnahme: +/-10%
Anwendungsparameter
- Geeignet zum häufigen An- und Ausschalten: Ja (bezieht sich auf Anwesenheits-/Bewegungserkennung und Tageslichtnutzung)
- Maximaler Dimmlevel: 1%
- Bemessungsumgebungstemperatur: 25 °C
Temperaturkenndaten
- Umgebungstemperaturbereich: -20 bis +35 °C
Lichttechnische Daten
- Abstrahlungswinkel Leuchte: 84° x 84°
- Farbe der Lichtquelle: 840 Neutralweiß
- Abstrahlungswinkel der Lichtquelle: 120 Grad
- Farbwiedergabeindex (CRI): >80
- Optik: Breitstrahlend
- Lichtstrom: 8.000 lm
- CEN-Wert (Unified Glare Rating): 22
- Ähnlichste Farbtemperatur (Nom): 4000 K
- Lichtleistung (spezifiziert) (Nom): 160 lm/W
Installationshinweis
Die Lampen können in der Leuchte nicht ausgetauscht werden!
| Leuchtmittelart | LED |
| Leistung [Watt] | 50 |
| Material | Kunststoff |
| Sockel | - |
| Schutzart | IP20 |
| Schutzklasse | I |
| Leuchtkraft [Lumen] | 8000 |
| Schlagfestigkeit | IK02 |
