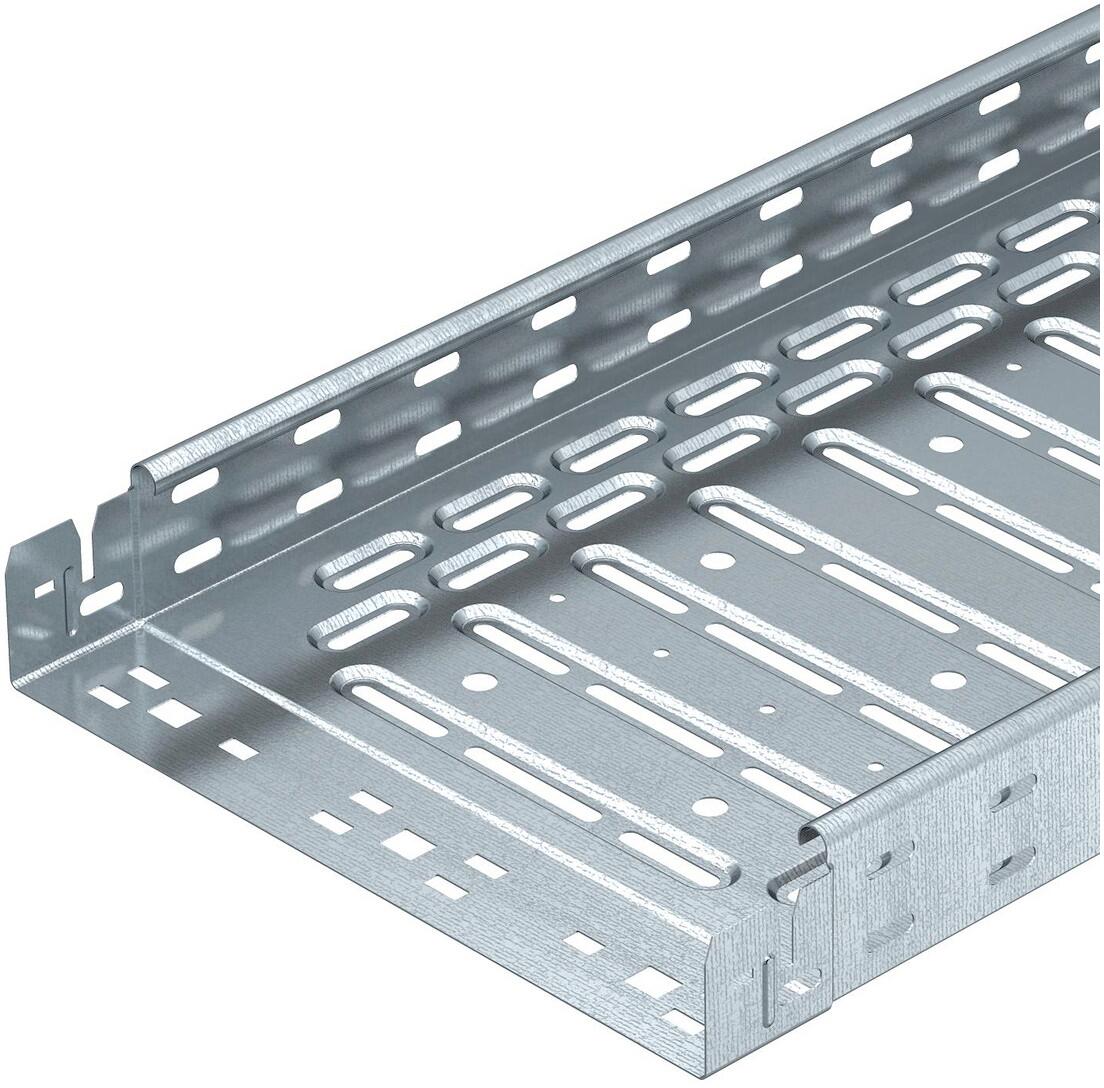

Das rationelle Kabelrinnen-System Magic (RKSM) ist das weltweit erste komplett schraubenlose Rinnensystem. Das RKSM verfügt über eine gesickte Längsbodenlochung 7 x 20 mm zur Auslegermontage. Ab der Breite 200 mm verbessert eine Quersickung 7 x 32 mm die Kabelbelüftung und erleichtert die Montage. Die Mittenlochung 11 mm ermöglicht die direkte Gewindestangenabhängung und eine durchgängige Seitenlochung 7 x 20 mm dient als Verbinderlochung. Alle Systembauteile und Rinnentypen sind mit der innovativen Magic-Steckverbindung ausgerüstet, von der Rinne bis zum Formteil. Die Kombination beider Vorteile macht die Montage einfacher und zeitsparender. Der durchgängige Potentialausgleich ist ohne Zusatzbauteile gewährleistet. Das Längsverbinder-Set Magic (separat zu bestellen) ermöglicht die Kombination der Magic-Kabelrinnen mit herkömmlichen OBO Kabelrinnen gleicher Breite. Die magnetische Schirmdämpfung beträgt ohne Deckel 20 dB und mit Deckel 50 dB. Geprüft und zugelassen in Funktionserhalt-Systemen der Klassen E30 bis E90 nach DIN 4102 Teil 12. Entnehmen Sie Montagevarianten und Zulassungsdaten den Verwendbarkeitsnachweisen.
Technische Daten:
- Breite 600 mm
- Ausführung integrierter Verbinder
- Höhe 60 mm
- Oberfläche bandverzinkt
- Materialstärke 0,9 mm
- Werkstoffgüte sonstige
- Länge 3050 mm
- Werkstoff Stahl
| Produkttyp | Kabelrinne |
| Höhe [mm] | 60 |
| Breite [mm] | 600 |
| Ausführung | - |
| Länge [mm] | 3050 |
