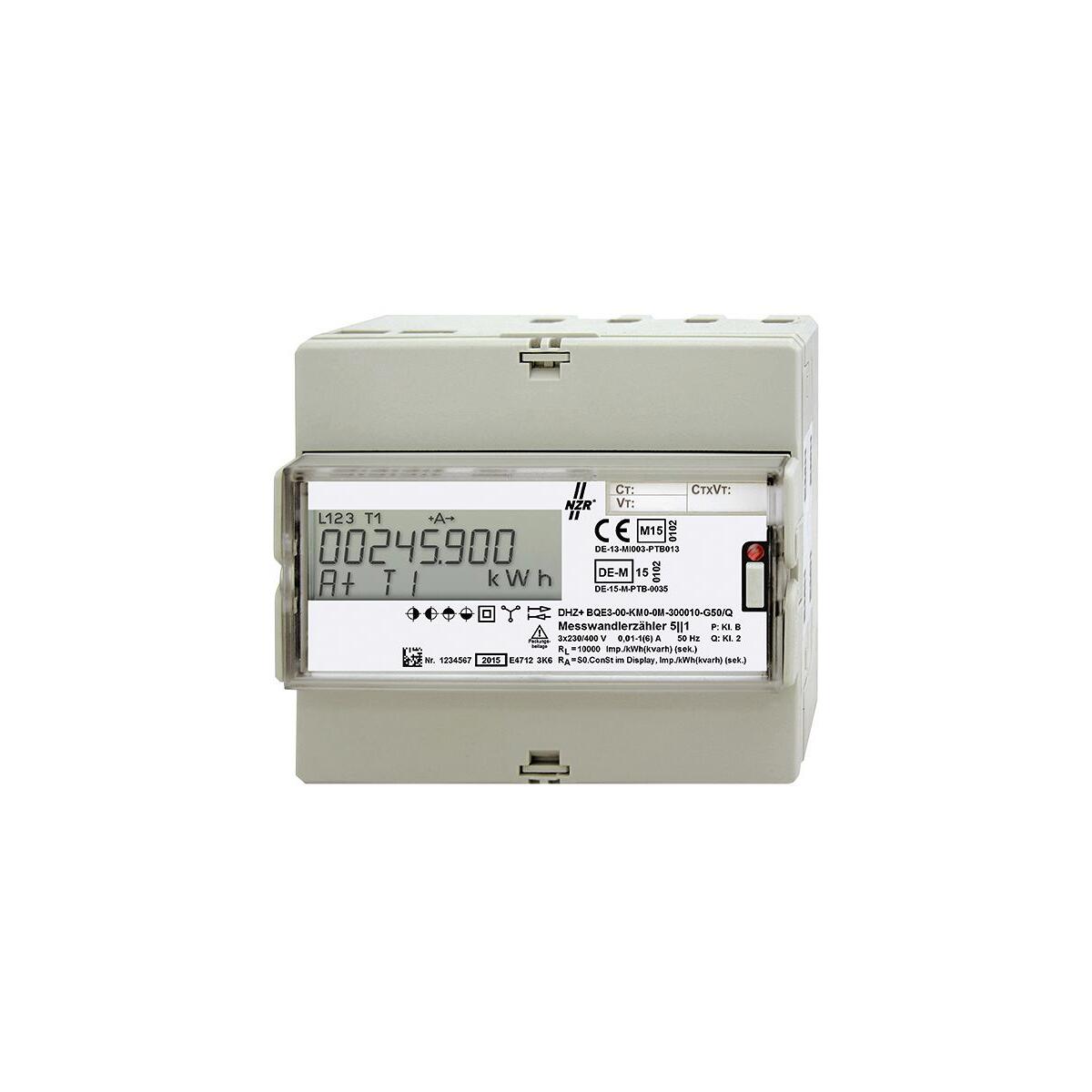

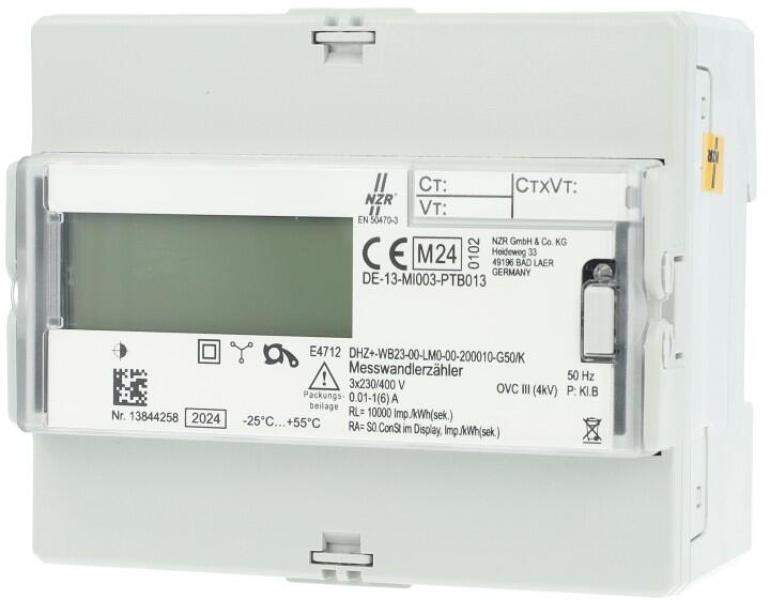

Der DHZ+ ist ein digitaler 2-Tarif-Wirkergiezähler für das 4-Leiter-Drehstromnetz mit S0-Impulsausgang für Hutschienenmontage. Der DHZ+ ist ein digitaler 2-Tarifzähler zur Messung von positiver (Bezug) Wirkenergie in 4-Leiternetzen. Digitaler Drehstromzähler für Wandleranschluss, Displayanzeige für Energiewert, Displaytest, Wandlerkonstanten, Impulskonstante, Impulslänge, Leistung, Spannung, Strom, Momentanwerte, Leistungsfaktor und Frequenz, Bedientaste zur Displayumschaltung und Geräteparametrierung, externe Tarifsteuerung bei 2-Tarifausführung (58 bis 230 V), Installationsfehlererkennung, Impulsausgang in OptoMOSFET-Ausführung, max. 250V AC/DC 100mA (erfüllt S0 Spezifikation), Impulsfaktor und Impulslänge einstellbar, Wandlerverhältnis einstellbar, Montage auf Tragschiene gem. EN 50022 (TS 35), EG Baumusterprüfbescheinigung für Wirkenergie nach Richtlinie 2004/22/EG (MID = Measurement Instruments Derective), Achtung! Änderungen der Impulsausgänge und Einstellen des Wandlerverhältnisses ist bei geeichten/MID-konformitätsbewerteten Zählern nur einmal nach der Installation möglich. Der Zähler muss danach vom Messgeräteverwender verriegelt werden. Diese DHZ+ Zählerserie ist auch in anderen Ausführungen lieferbar, wie z.B. für Systeme in 2-Leiter / 3-Leiter / 4-Leiter und Spannungen (U) wie 1 x 230 V, 3 x 100 V, 3 x 230 V, 3 x 400 V, 3 x 500 V, 3 x 58 / 100 V und mit diversen anderen Schnittstellen. Bitte erfragen Sie die entsprechende Artikelnummer im Werk. Technische Daten System 4-Leiter, Spannung (U) 3x230/400V, Strom (I) 1(6)A, Frequenz (f) 50 Hz, Anzeige 3-zeilig, 8-digit LCD Momentanwertanzeige, Genauigkeit (Wirk) 1 % (Kl. B), Impulsausgang OptoMOSFET (250 V AC/DC, 100 mA), erfüllt S0-Spezifikation, Impulswertigkeit 1000 Imp/kWh, änderbar typabhängig 1 bis 100.000 Imp./kWh, Eigenverbrauch (Ue) < 2 VA pro Phase, Eigenverbrauch (Ie) < 0,5 VA pro Phase, Temperaturbereich (Tb) -25 bis +55° C, Luftfeuchtigkeit max. 95 %, nicht kondensierend, Schutzklasse (Gehäuse u. Anschluss) IP 20, Gewicht ca. 0,45 kg, Abmessungen (B x H x T) (6 TE) 107,5 x 89,5 x 64 mm
Technische Daten:
- Schutzart (IP): IP20
- Breite: 120 mm
- Gewicht: 0,5 kg
- Anzeigeart: digital
- Frequenz: 50 Hz
- Maximalstrom (Imax): 6 A
- Zählertyp: elektronisch
- Ausführung der Schnittstelle: sonstige
- Energieart: Wirkleistung
- Tarifausführung: Zweitarif
- Tarifsteuerung: extern
- Geeicht: ja
- Impulsrate: 1000 Imp/kWh (k
- Genauigkeitsklasse: B
- Polart: Vierleiter
- Nennspannung (Un) L-L: 400 V
- Nennstrom (In): 5 A
- Geeignet für: Bezug
- Rücklaufsperre: ja
- Zulassung: Measuring Instruments Directive
- Schutzart (NEMA): sonstige
- Impulsart: S0
- Montageart: REG
- Ausführung: Messwandler
- Höhe: 100 mm
- Tiefe: 80 mm
- Breite in Teilungseinheiten: 6
- Anzahl der Stellen: 8
- Impulsausgang: elektrisch
- Nennspannung (Un) N-L: 230 V
| Produkttyp | Drehstromwandlerzähler |
| Produktart | MID geeicht |
| Maximalstrom | - |
