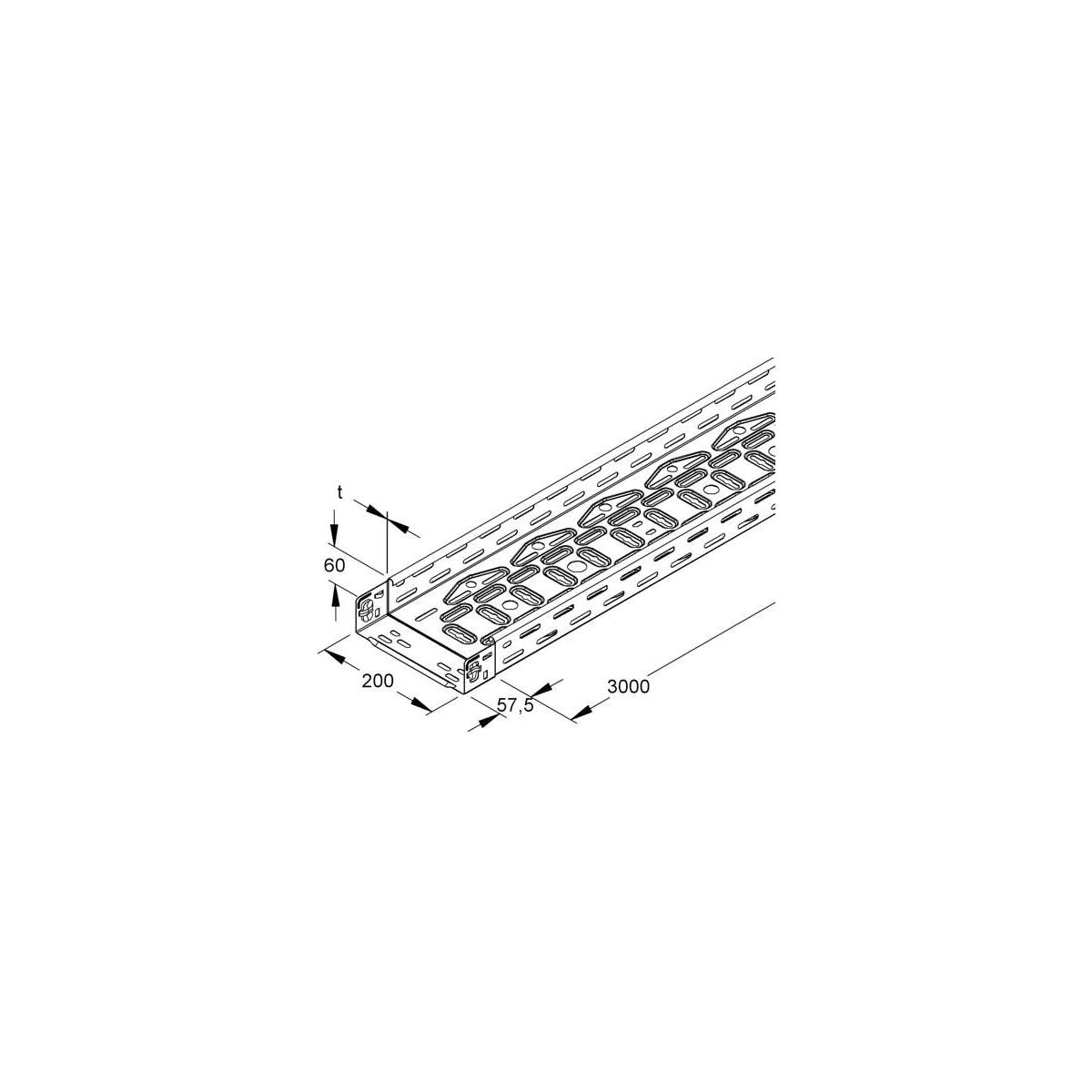

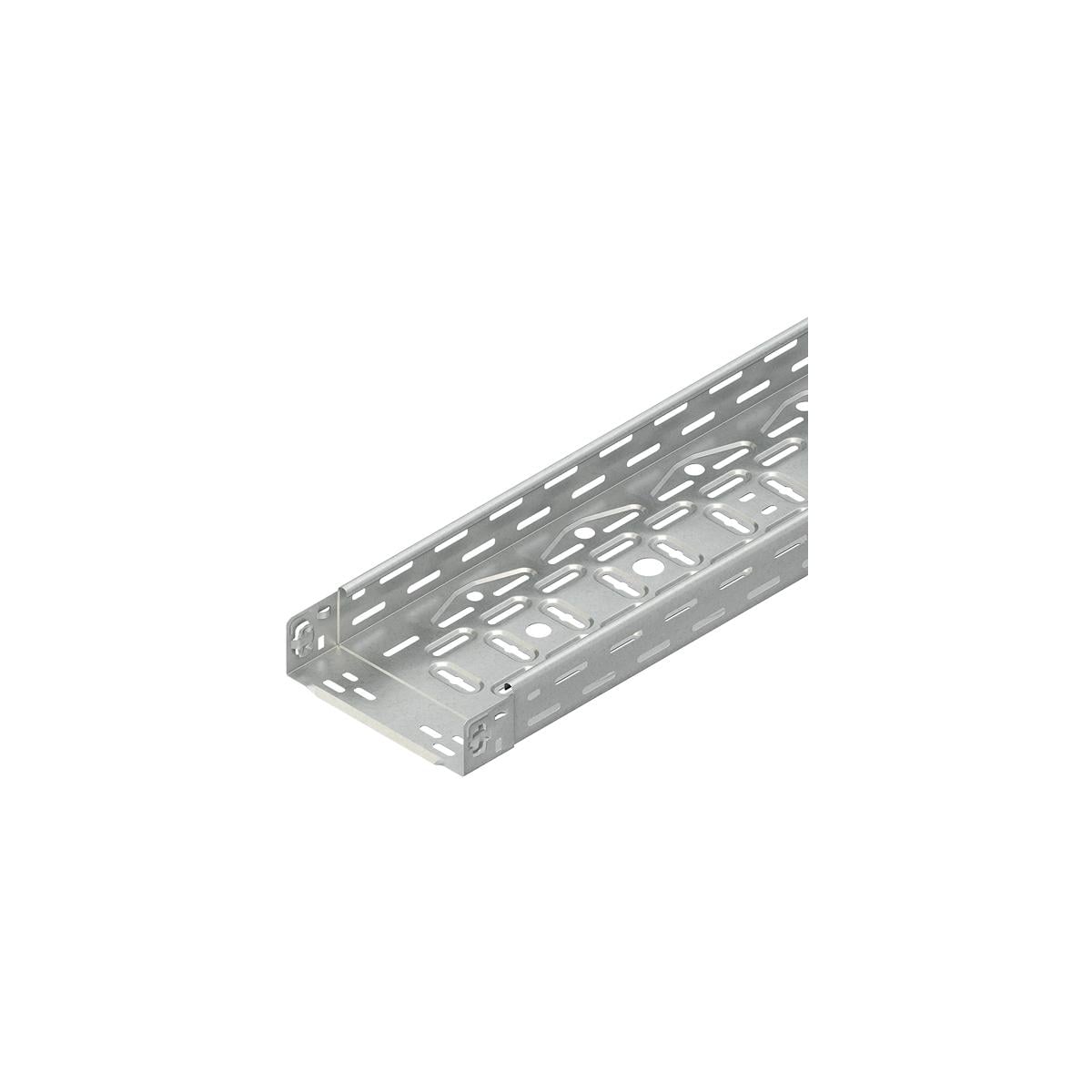

Kabelrinne, leicht, nach DIN EN 61537, mit angeprägtem Stoßstellenverbinder zur schraublosen Schnellbefestigung und mit versetzt angeordneter Boden- und Seitenperforation für stufenlose Befestigung und Anbringung der Systembauteile, Boden zusätzlich gesickt und mit durchgehend mittiger Schlüssellochperforation zur Abhängung mit Gewindestäben M 10/... versehen, mit durchgehend mittiger Bodenlochung sowie einer 2-reihigen aus der Mitte durchgehend symmetrisch angeordneten Bodenlochung zur Aufnahme von Kabelverschraubungen. Zur Verwendung im Funktionserhalt bitte Zusatzvorschriften beachten! Erforderliches Befestigungszubehör für den Funktionserhalt 4x FLM 6X12 bitte gesondert bestellen! VDE zertifiziert! Abmessungen (ca. Maße) H x B : 60 x 200 mm Materialstärke t : 0,75 mm Schlüssellochperforation : 7 x 40 mm und Ø 11 mm Abstand : 62,5 mm mittige Bodenlochung : Ø 20,5 mm und Ø 25,5 mm Abstand : 125 mm symmetrische Bodenlochung : Ø 13,5 mm und Ø 16,5 mm symmetrischer Abstand : 145 mm Abstand : 125 mm Lieferlänge L : 3000 mm Nutzbarer Querschnitt : 11800 mm² Werkstoff : Stahl, bandverzinkt nach DIN EN 10346
Leichte Ausführung, angeprägtem Stoßstellenverbinder, Materialstärke 0,75mm bei 100 bis 300mm Breite u. 0,9mm bei 400 bis 600mm Breite, Länge 3m, Seitenlochung, Montagelochung, integrierter Verbinder, Stahl, Oberfläche bandverzinkt, Funktionserhalt E30/E90 gemäß DIN 4102-1 für Kabelrinnenbreiten 100mm - 400mm u. belastbar mit 20 bzw. 25kg/m
Technische Daten:
- Breite: 200 mm
- Ausführung: integrierter Verbinder
- Höhe: 60 mm
- Oberfläche: bandverzinkt
- Materialstärke: ,75
- Seitenlochung: Ja
- Werkstoffgüte: sonstige
- Länge: 3000 mm
- Werkstoff: Stahl
- Montagelochung im Boden: Ja
- Nutzbarer Querschnitt: 11800
- NATO-Lochbild: Nein
- Rostfreier Stahl, gebeizt: Nein
- Weitspann-Ausführung: Nein
- Geeignet für Funktionserhalt: Ja
- Mit Oberteil: Nein
| Produkttyp | Kabelrinne |
| Höhe [mm] | 60 |
| Breite [mm] | 200 |
| Ausführung | leicht |
| Länge [mm] | 3000 |
