Highlights
- Modularität: Flexibel einsetzbare Anschlusseinheit für verschiedene Anwendungen.
- Hohe Übertragungsgeschwindigkeit: Unterstützt 10 GBit Ethernet für schnelle Datenübertragung.
- Montagefreundlich: Einfache Installation ohne Spezialwerkzeug.
- Robustes Design: Zinkdruckguss-Gehäuse für hohe Stabilität.
- Vielseitige Einsatzmöglichkeiten: Geeignet für PoE, PoE plus, UPoE und 4PPoE.

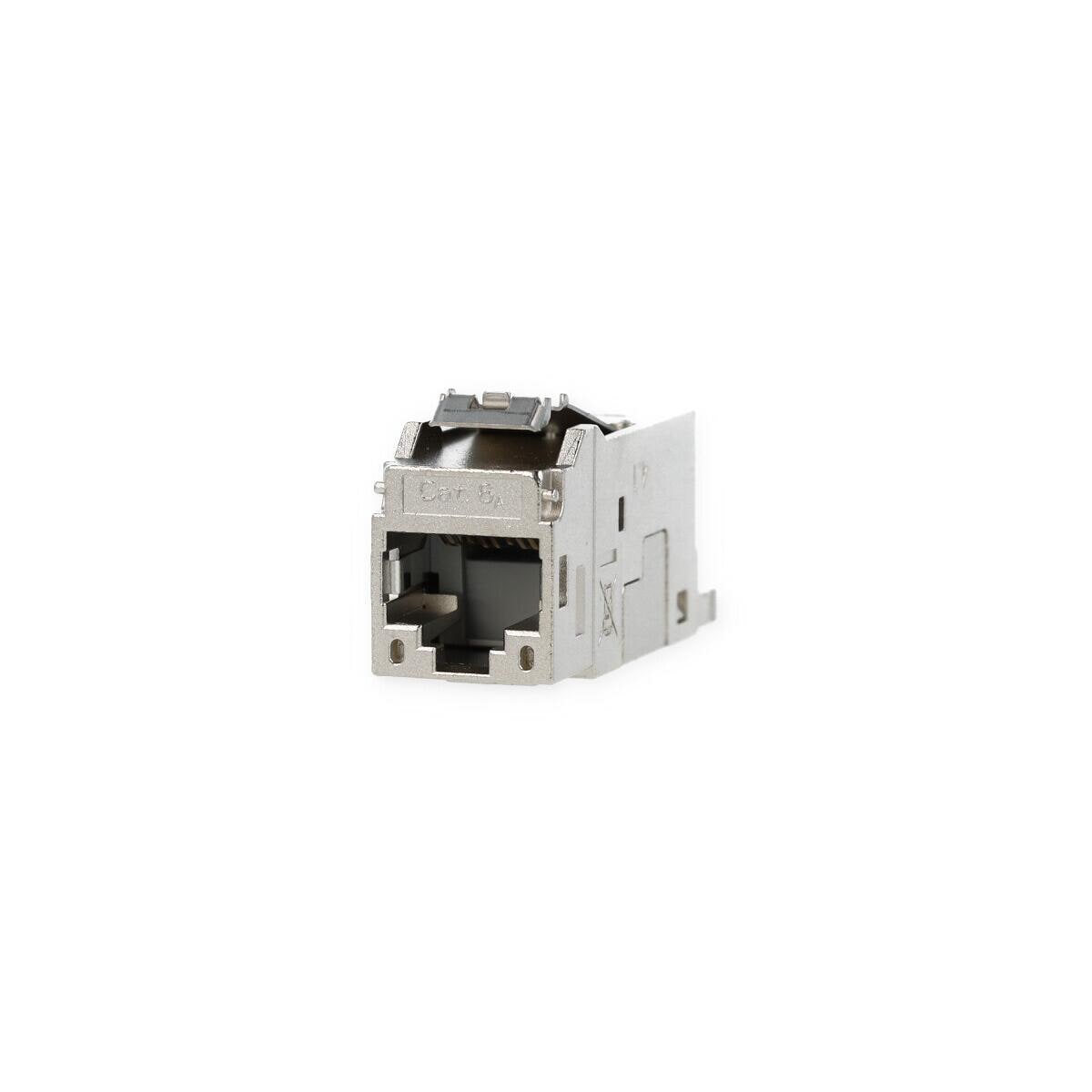

Die modulare Anschlusseinheit Cat.6A, RJ45, ist die ideale Lösung für moderne Netzwerkanforderungen. Sie bietet eine hohe Übertragungsgeschwindigkeit von bis zu 10 GBit Ethernet und ist für den Einsatz in Bürobereichen konzipiert. Dank der robusten Bauweise aus Zinkdruckguss und der einfachen Montage ohne Spezialwerkzeug ist sie besonders benutzerfreundlich. Die Einheit ist für Remote Powering und HDBaseT geeignet und erfüllt die Anforderungen der Klasse EA nach ISO/IEC 11801. Die Kennzeichnung der Adernbelegung erfolgt nach T568A und T568B, was eine flexible Anpassung an bestehende Netzwerke ermöglicht.
Produktmerkmale
- Komponentenprüfung nach ISO/IEC 11801, DIN EN 50173-1, ANSI/TIA-568.2-D und IEC 60603-7-51
- Getestet bis 500 MHz
- Montagefreundlicher Anschluss an IDC-Schneidklemmen
- Modulgehäuse aus veredeltem Zinkdruckguss
- Kabelzuführung 180°

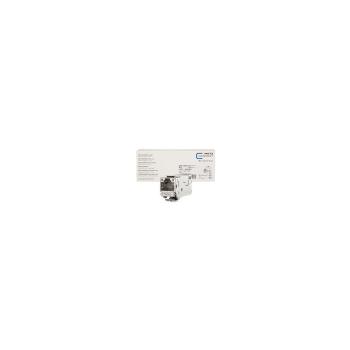

- Lieferung in 12er Verpackung
- Geschirmte Buchse
- Farbe: metallisch
Technische Daten
- Kategorie (ISO): 6A
- Klasse (ISO/IEC): EA
- Kategorie (TIA): 6A
- Remote Powering: ja
- PoE: IEEE 802.3af
- PoE plus: IEEE 802.3at
- UPoE: ja
- 4PPoE: IEEE 802.3bt
- HDBaseT: ja
- Übertragungsgeschwindigkeit bis 10 GBit: IEEE 802.3an
- Anschlusstechnik Schnittstelle 1: IDC-Anschluss
- Anschlusstechnik Schnittstelle 2: RJ45-Buchse
- Portanzahl Schnittstelle 2: 1
- Anzahl Positionen/Kontakte Schnittstelle 1: 8
- Anzahl Positionen/Kontakte Schnittstelle 2: 8P/8C
- Leiterquerschnitt eindrähtig [AWG] min-max: AWG 26/1 - AWG 22/1
- Leiterquerschnitt mehrdrähtig [AWG] min-max: AWG 26/7 - AWG 22/7
- Kabelmanteldurchmesser [mm min.]: 5.5 mm
- Kabelmanteldurchmesser [mm max.]: 10,00 mm
- Schirmanschluss: flexible Kontaktfeder
- Strombelastbarkeit: max. 1 A
- Bemessungsspannung: max. 50 V
- Kontaktwiderstand: max. 20 mOhm
- Durchgangswiderstand: max. 200 mOhm
- Isolationswiderstand: min. 500 MOhm
- Spannungsfestigkeit Leiter-Leiter (sekundär) [V DC]: min. 1000 V DC

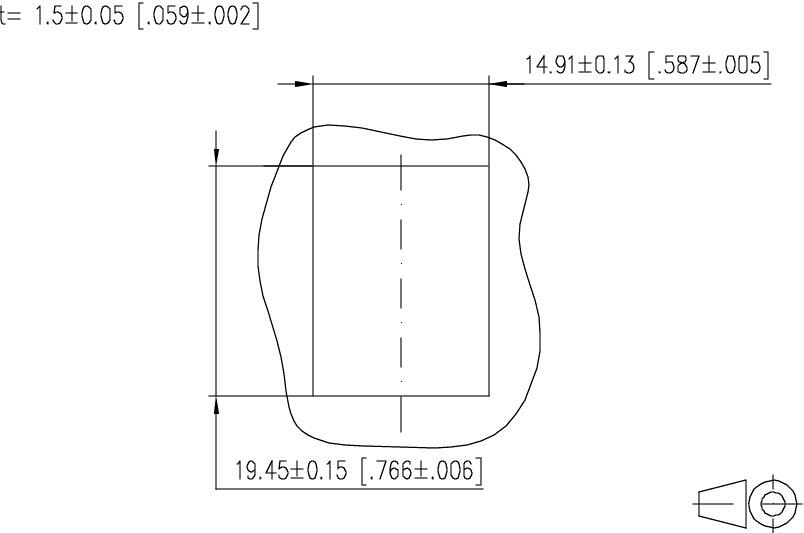

- Einbauausschnitt: Keystone
- Befestigungsart: rastbar
- Steck- und Ziehkraft: max. 20 N
- Zugentlastung: mit Kabelbinder am Modul
- Werkstoff - Gehäuse: GD-Zn
- Werkstoff - Kontakt: Federstahl
- Werkstoff - Kontakt Oberfläche: Ni + Au (Nickel-Gold)
- Werkstoff - Kontaktträger: PA 6.6
- Halogenfreiheit: ja
- Werkstoff - Oberfläche: Ni (Nickel)
- RoHS: konform
- Temperatur - Lager °C [min.]: -40 °C
- Temperatur - Lager °C [max.]: 70 °C
- Temperatur - Betrieb °C [min.]: -40 °C
- Temperatur - Betrieb °C [max.]: 70 °C

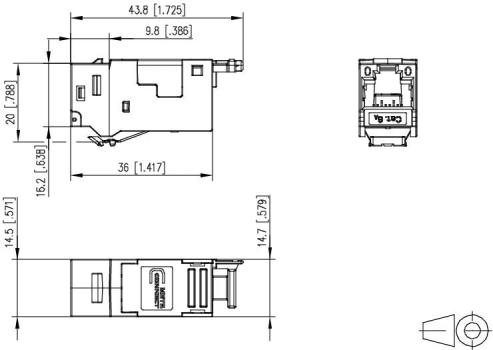

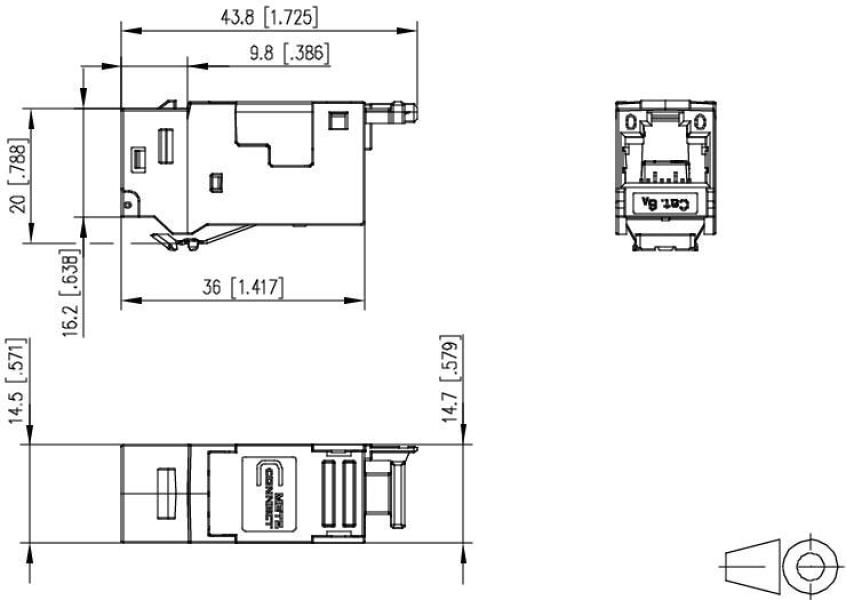

Maße & Gewicht
- Abmessung [Länge] (mm): 43.85 mm
- Abmessung [Breite] (mm): 14.7 mm
- Abmessung [Höhe] (mm): 22.4 mm
- Abmessung [Länge] (inch): 1.726 in.
- Abmessung [Breite] (inch): 0.579 in.
- Abmessung [Höhe] (inch): 0.882 in.
- Gewicht [Gramm]: 41.3 g
- Gewicht [Pfund]: 0.0911 lb
