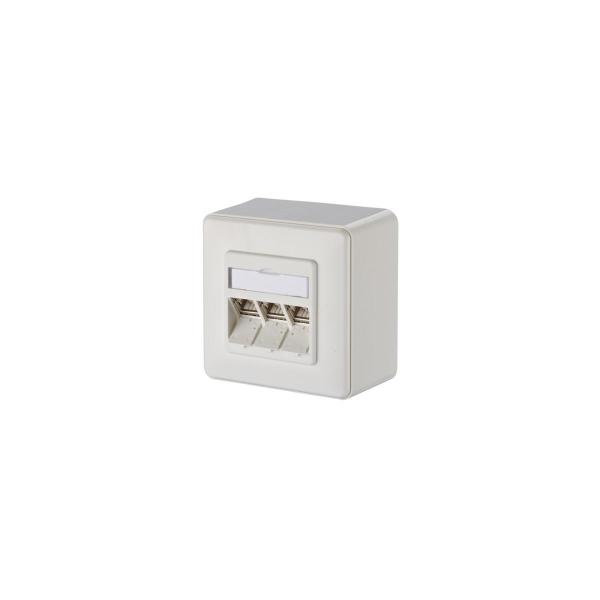

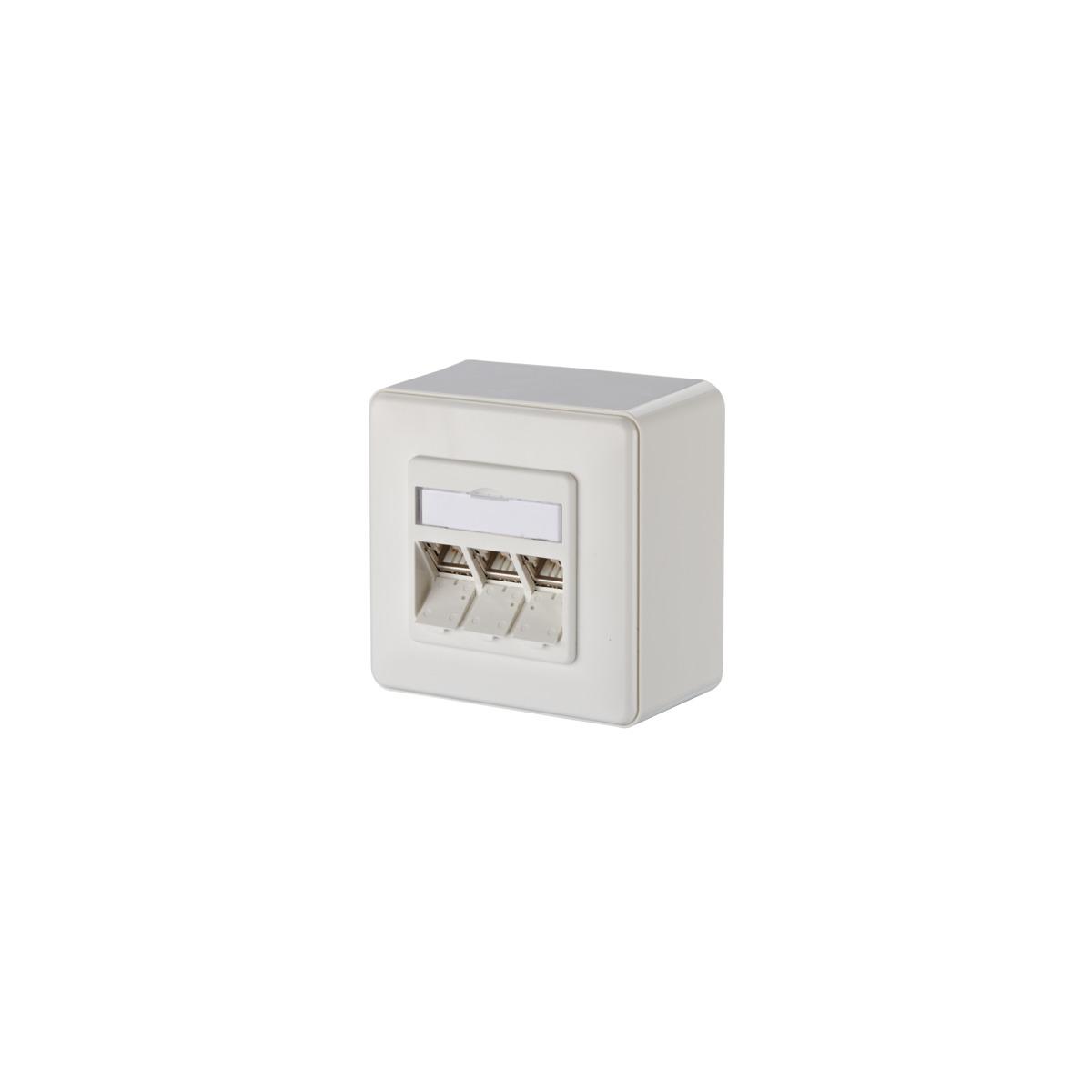

Modulare Anschlussdose für den Aufbau einer passiven Netzwerk Infrastruktur mit höchsten Qualitätsansprüchen. Die Anschlussdose ist geeignet für das Anschließen von Telefonen bis hin zu 10 Gbit Netzwerken und der Stromversorgung mit PoE mit bis zu 90W. Das nur aus zwei Teilen bestehende, sehr robuste, vernickelte Zinkdruckguss Modul kann der Installateur sehr einfach und in kürzester Zeit ohne Spezialwerkzeuge fehlerfrei anschließen. Neben der permanenten fertigungsbegleitenden Qualitätskontrolle bestätigen noch unabhängige Prüflabore mit unterschiedlichsten Zertifikaten die sehr gute Qualität der einzelnen Module.
Technische Daten:
Allgemeine Daten
- Einsatzgebiete:
- Strukturierte Gebäudeverkabelung
- Bürobereiche
- Verteilte Gebäudedienste
- Mechanische Bewertung nach MICE: M1
- Ingress Bewertung nach MICE: I1
- Climatic Bewertung nach MICE: C1
- Elektromagnetische Bewertung nach MICE: E2
- Bauart: Anschlussdose
- Montageart: AP
- Schirmung: geschirmt
- Übertragungstechnik: Kupfer
- Beschaltung: T568A, T568B
- Farbe: reinweiß RAL 9010
- Modularität: ja
- Beschriftungsmöglichkeit: Sichtfenster mit Beschriftungseinlage
- Kennzeichnungsmöglichkeit: per Staubschutz
Übertragungstechnische Eigenschaften
- Kategorie (ISO): 6A
- Klasse (ISO/IEC): EA
- Kategorie (TIA): 6A
Anschlüsse/Schnittstellen
- Anschlusstechnik Schnittstelle 1: IDC-Anschluss
- Anschlusstechnik Schnittstelle 2: RJ45-Buchse
- Portanzahl Schnittstelle 2: 3
- Anzahl Positionen/Kontakte Schnittstelle 1: 3 x 8
- Anzahl Positionen/Kontakte Schnittstelle 2: 3 x 8P/8C
- Leiterquerschnitt eindrähtig [AWG] min-max: AWG 26/1 - AWG 22/1
- Leiterquerschnitt mehrdrähtig [AWG] min-max: AWG 26/7 - AWG 22/7
- Kabelmanteldurchmesser [mm min.]: 5.5 mm
- Kabelmanteldurchmesser [mm max.]: 10
- Kabelmanteldurchmesser [inch min.]: 0.197 in.
- Kabelmanteldurchmesser [inch max.]: 0,394
- Steckrichtung Modul: 45° nach unten geneigt
- Kabel-zu/abgang: hinten, oben, unten, links oder rechts
- Erdungsanschluss: Über M4-Gewinde (Schraube nicht im Lieferumfang enthalten!)
Mechanische Eigenschaften
- Einbauausschnitt: Modul
- Steck- und Ziehkraft: max. 30 N
- Lebensdauer - Steckzyklen: min. 750
- Position/Aufnahme Rasthebel in
- Standard-Einbauposition: oben
- Zugentlastung: Rastclip
Werkstoffe und Werkstoffeigenschaften
- Werkstoff - Tragrahmen: GD-Zn (Zinkdruckguss)
- Werkstoff - Modulhalter: GD-Zn (Zinkdruckguss)
- Werkstoff - Kontakt: Federstahl
- Werkstoff - Kontakt Oberfläche: AuCo
- Werkstoff - Schirm: CuSn6
- Halogenfreiheit: ja
- RoHS: konform
Umgebungsbedingungen
- Temperatur - Lager °C [min.]: -40 °C
- Temperatur - Lager °C [max.]: 70 °C
- Temperatur - Betrieb °C [min.]: -40 °C
- Temperatur - Betrieb °C [max.]: 70 °C
- IP Klasse: IP20
