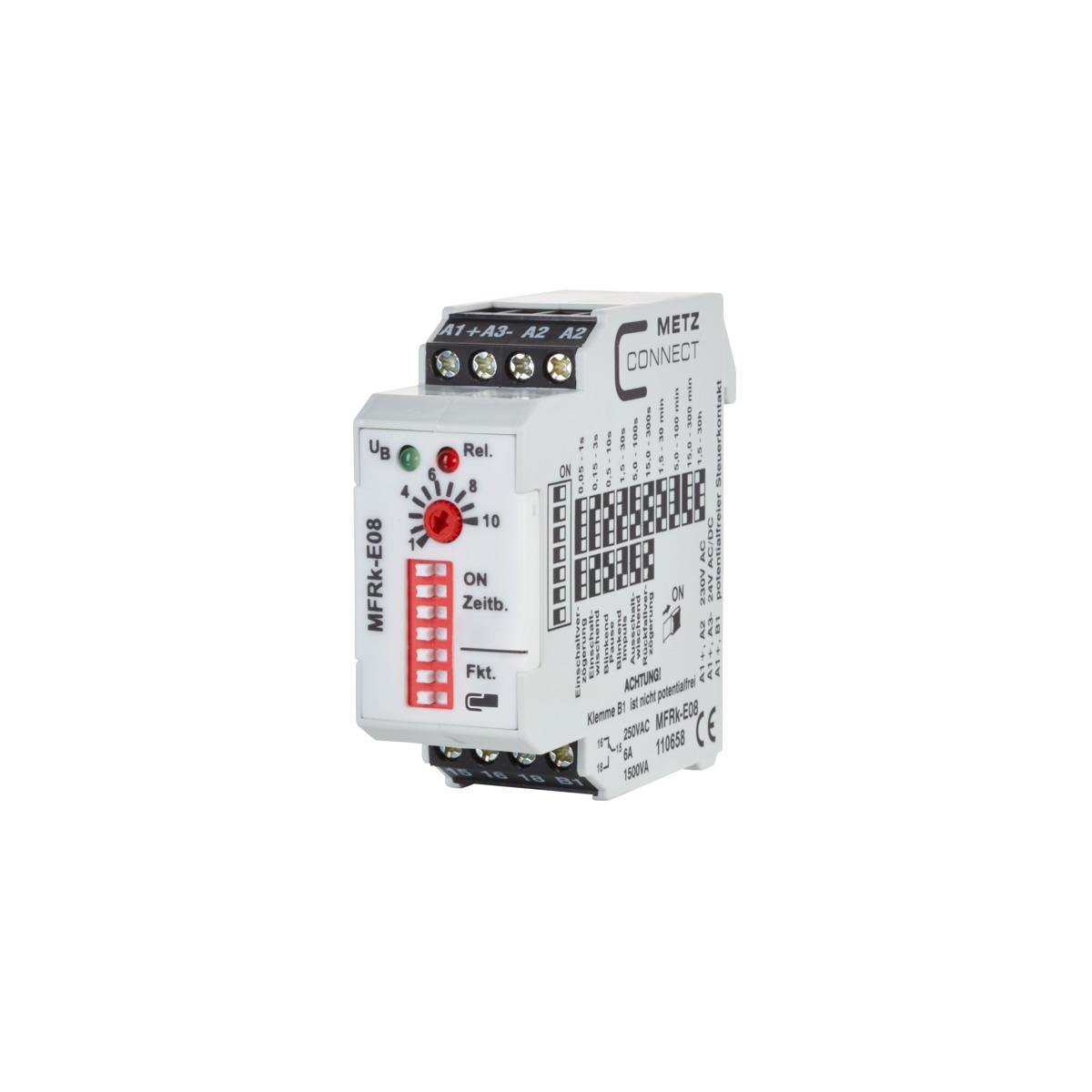

Multifunktions-Zeitrelais mit eingebauten Kodierschaltern zur Funktionseinstellung. Zeiteinstellung erfolgt über ein lineares Potentiometer an einer Relativskala.
Produktmerkmale:
- Anschluss mit Schraubklemmen
- Zehn einstellbare Zeitbereiche von 0,05 s bis 30 h
- Sieben Funktionen einstellbar
- 1. Einschaltverzögert
- 2. Einschaltwischend
- 3. Rückfallverzögert
- 4. Ausschaltwischend
- 5. Blinkend Pause beginnend
- 6. Blinkend Impuls beginnend

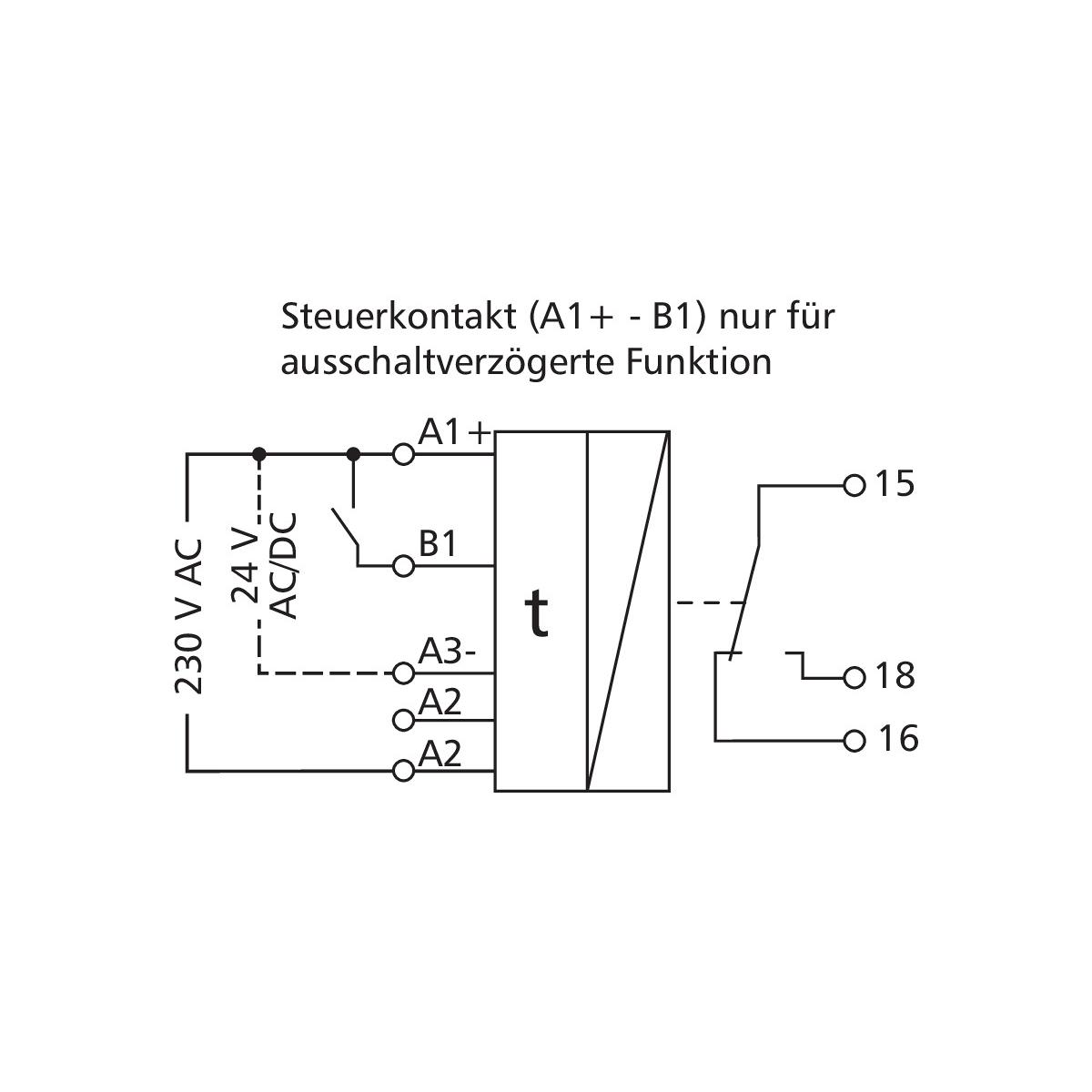

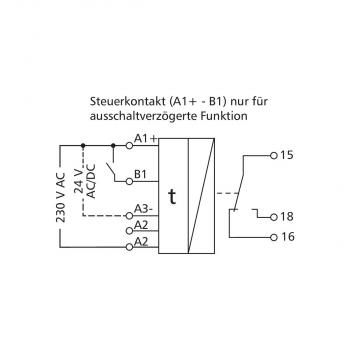

- 7. Rückfallverzögerung mit Sperrung Steuerkontakt B1
Technische Daten:
Allgemeine Daten

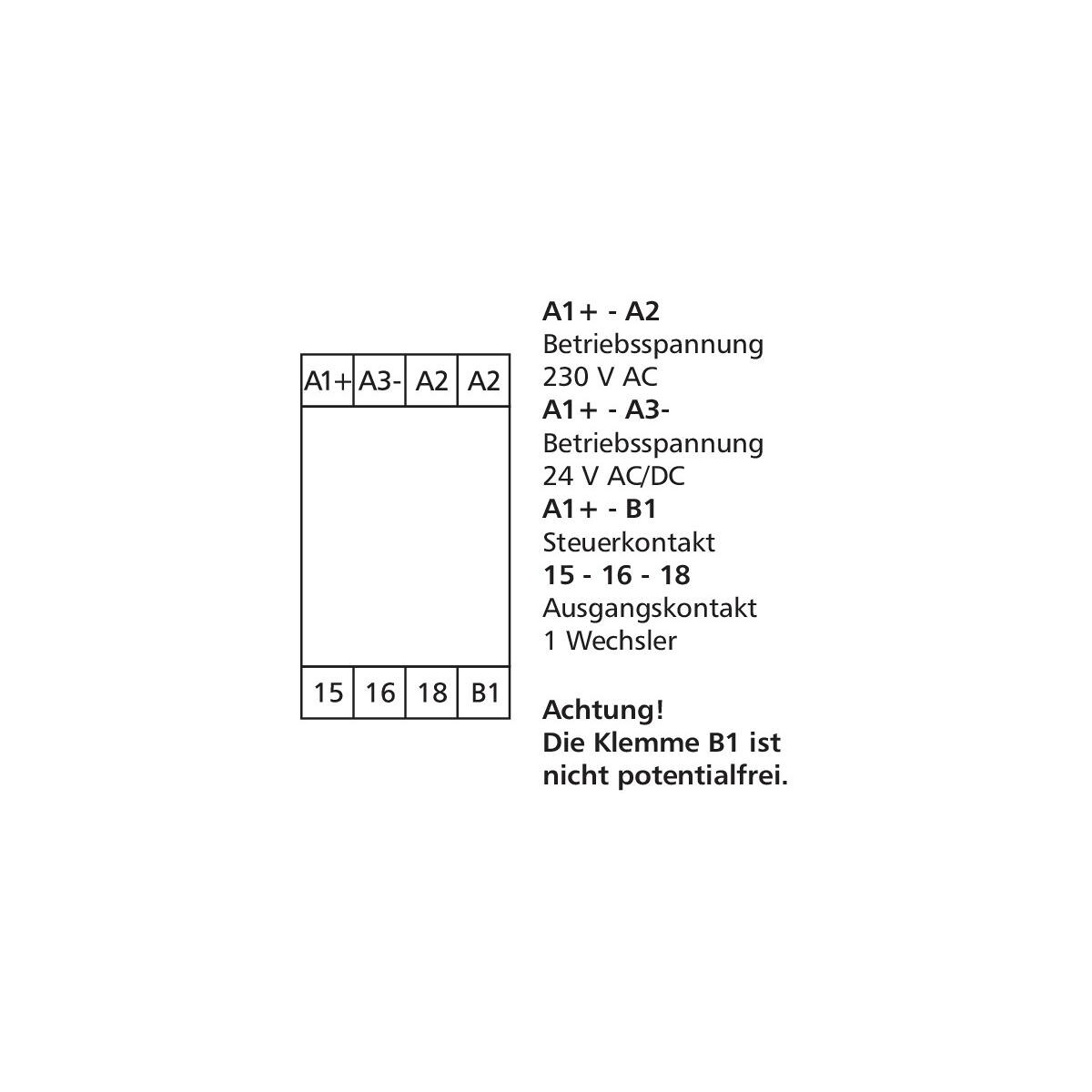

- Betriebsspannung: 230 V AC / 24 V AC/DC
- Ausgang / Kontakt: 1 x Wechsler
- Ausgang / Kontaktwerkstoff: AgSn02
- Ausgang / Schaltspannung: 250 V AC
- Ausgang / Dauerstrom: 6 A
- Ausgang / Schalthäufikeit: 1200 Schaltspiele/h
Wiederbereitschaftszeit
- bei 24 V AC: 60 ms
- bei 24 V DC: 50 ms
- bei 230 V AC: 100 ms
- Mechanische Lebensdauer: 1 x 107
- Elektrische Lebensdauer: 1 x 105
- Anzeige: LED grün, rot

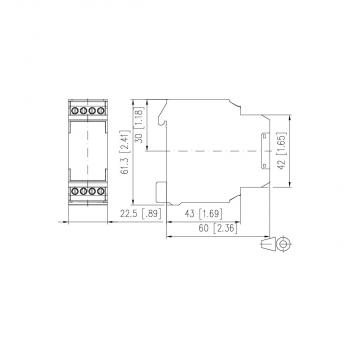

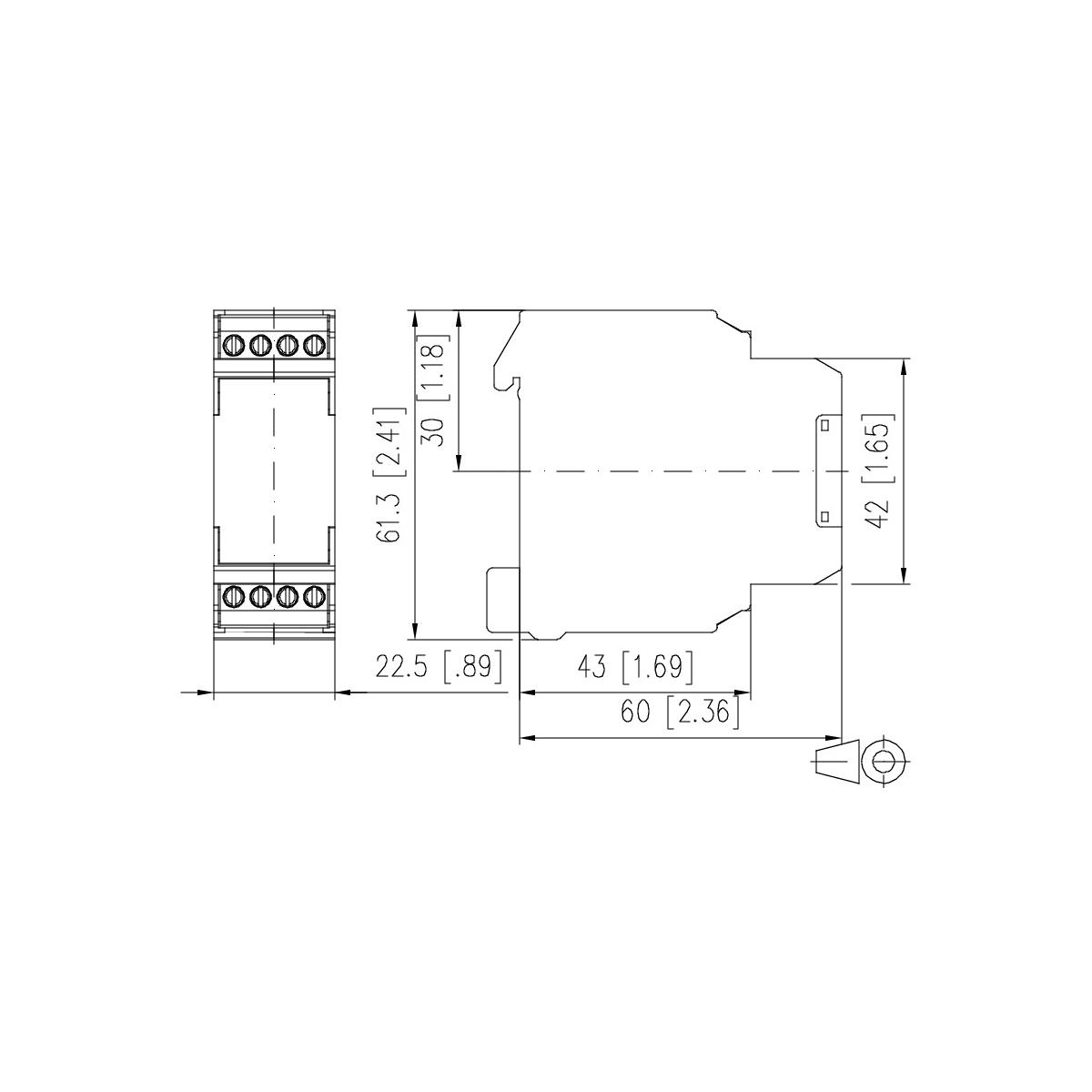

- Abmessungen (B x H x T): 22,5 x 61,3 x 60 mm
- Gewicht: 70 g
- Betriebstemperaturbereich: -10 °C bis 55 °C
- Lagertemperaturbereich: -25 °C bis 70 °C
- Schutzart Gehäuse / Klemmen: IP40 / IP 20
| Produkttyp | Installationsschütz |
| Anzahl Pole | 2 |
| Nennstrom[A] | 6A |
| Kontaktart | 1S |
