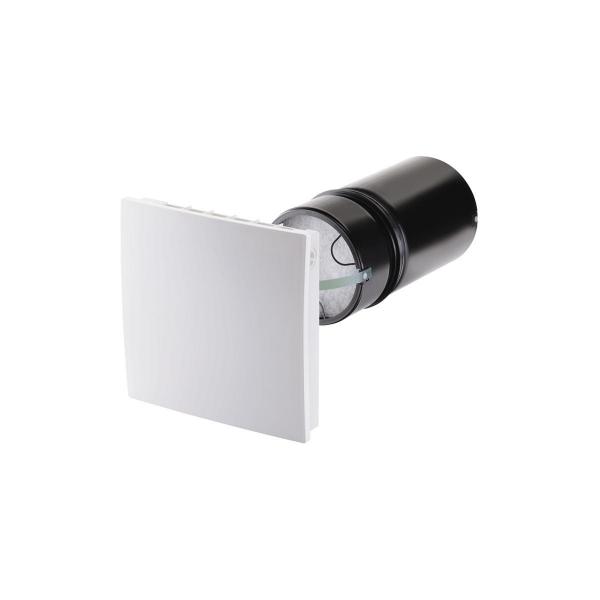

Maico PP 45 K Endmontage-Set für Einzelraumlüftungsgerät PushPull 45 K mit Wärmerückgewinnung

PP 45 K

Endmontage-Set für Einzelraumlüftungsgerät PushPull 45 K mit Wärmerückgewinnung, bestehend aus Ventilator, Keramik-Wärmetauscher, Innenabdeckung mit Klappenantrieb und 1 x G2 und 1 x G3-Filter, Version: mit elektrischer Klappe, notwendiges Zubehör: Rohbauhülse, Außenabdeckung oder Laibungselement und Raumluftsteuerung RLS 45 K oder RLS 45 O, optionales Zubehör: Mauerblock, Sensoren, Leistungsteil und EnOcean-Erweiterungsmodul.

Besondere Eigenschaften

• Mit PP45 O/K Geräten kann ein komplettes Lüftungssystem nach DIN 1946-6 inkl. Einbindung der Abluftgeräte über eine zentrale Steuerung (RLS 45 K) aufgebaut werden.
• Die Gerätereihe PP 45 O/K/RC ist die leiseste Gerätereihe auf dem Markt und überzeugt mit den Schalldruckpegelwerten (je Lüftungsstufe und Abstand 1m): 21 dB(A) / 25 dB(A) / 31 dB(A) / 35 dB(A) / 38 dB(A)
• Die Energieeffizienz von zwei Geräten + Steuerung überzeugt mit einem SPI-Wert von 0,11Wh/m³.
• Durch die sehr leisen und energiesparenden Motoren, einem sehr guten sensorgeführten Betrieb erreichen die Geräte die Energieeffizienzklasse von A+.
• Die Geräteversionen PP 45 K und PP 45 RC verfügen über eine elektrische Klappe. Werden die Geräte abgeschaltet (Stufe 0) schließt die Klappe automatisch. Hierbei verbraucht das Gerät keine elektrische Energie.
• Der Rohreinschub kann werkzeuglos zur Reinigungszwecken und zum Filterwechsel ausgebaut werden. Die Filter sind ebenfalls werkzeuglos wechselbar.
• Der Wärmetauscher kann mit Hilfe eines Werkzeugs ebenfalls zur Reinigungszwecken ausgebaut werden.
• Die Geräte können in 5 verschiedenen Lüftungsstufen 15/20/30/36/42 m³/h und in 3 Betriebsprogrammen Dauerentlüftung mit Wärmerückgewinnung, Querlüftung und sensorgeführter Autobetrieb betrieben werden.
• Übersichtliche Inbetriebnahme-Software bei der Verwendung der RLS 45 K Steuerung erleichtert die Inbetriebnahme der PP45 O/K Geräte. Dabei können die Einstellungen als Profile gespeichert und auf weitere Steuerungen übertragen werden.
• Strömungsoptimierte Außenabdeckungen im Zubehörprogramm halten die Abluft von der Außenfassade fern.

Merkmale

• Endmontage-Sets für das Einzelraumlüftungsgerät PushPull 45 mit Ventilator, Keramik-Wärmetauscher, Innenabdeckung und zwei integrierten Filtern (G2 + G3), so dass die Luft in beide Richtungen gefiltert wird.
• Ausführungen:
  • PP 45 K - mit elektrischer Klappe.
  • PP 45 O - mit manueller Klappe.
  • PP 45 RC - mit Funksteuerung und elektrischer Klappe.
• Um eine effiziente Lüftung zu erreichen, empfehlen wir die Geräte paarweise zu betreiben.
• In bestimmten Systemkombinationen ist auch eine ungerade Anzahl von Geräten möglich.

Notwendiges Zubehör

• Rohbauhülse PP 45 RHK oder PP 45 RHL
• Außenabdeckung PP 45 AK, PP 45 AE oder PP 45 AW für Außenwandmontage oder Laibungselement PP 45 LE für Laibungskanalmontage
• Raumluftsteuerung RLS 45 K oder RLS 45 O für die Endmontage-Sets PP 45 K und PP 45 O und Funkschalter DS 45 RC für das Funkgerät PP 45 RC
• Über eine Raumluftsteuerung RLS 45 K oder RLS 45 O können mehrere Geräte (max. 6) gleichzeitig gesteuert werden.
• Bei Verwendung des Funkschalters DS 45 RC ist die Geräteanzahl nicht begrenzt, sofern die Geräte sich in Reichweite der Funkschalter befinden.

Optionales Zubehör

• Mauerblock PP 45 MB
• Leistungsteil PP 45 LT
• EnOcean-Erweiterungsmodul PP 45 EO
• EnOcean-Actor PP 45 ACT
• Feuchtesensor PP 45 HYI und PP 45 HY
• CO2-Sensor PP 45 CO2
• VOC-Sensor PP 45 VOC
• Luftfilter, Ersatz PP 45 G2, PP 45 G3 und PP 45 G2P
• Zulassungen und Zertifikate
• DIBt ? Zulassung Z-51.3-416
• Prüfbericht nach EN 13141-8
• Eintragung in TZWL Bulletin

Wärmetauscher

• Mit dem Hochleistungswärmetauscher und dem hocheffizienten EC-Ventilator erreichen die Geräte einen Wärmebereitstellungsgrad von 84,3 % beim Referenzvolumenstrom nach EN 13141-8.

Montagehinweise

• Montage erfolgt in 2 Schritten:
  • Einbau der Rohbauhülse PP 45 RHK (DN 160) oder RHL (DN 160) sowie einer Außenabdeckung in eine Kernlochbohrung DN 160 mit einer Neigung von 1-2 %.
  • Wir empfehlen die Kernbohrung mit DN 182 auszuführen und die Neigung der Hülse mittels beigelegter Styroporkeile auszurichten.
  • Die Rohbauhülse ist mit Putzschutzdeckeln vor Verunreinigungen geschützt.
  • Anschließend folgt die Integration des Endmontage-Sets.
  • Keine Rohrverlegung notwendig und keine Einregulierung der Anlage notwendig.

Elektrischer Anschluss

• Das Gerät wird betriebsfertig montiert geliefert.
• Elektrischer Anschluss erfolgt mittels Steckverbindung.
• Verbindung zur Raumluftsteuerung RLS 45 K oder RLS 45 O über steckbare Steuerleitungen.
• Die 12 VDC Stromleitung der Raumluftsteuerung RLS 45 K / RLS 45 O zum Gerät ist gleichzeitig die Steuerleitung.

Kondensatablauf

• Die Abführung des Kondensats erfolgt über eine integrierte Kondensatabtropfkante in der Außenabdeckung.

Installationshinweis

Montage und Anschluss dürfen nur von einem zertifizierten Fachbetrieb vorgenommen werden!
