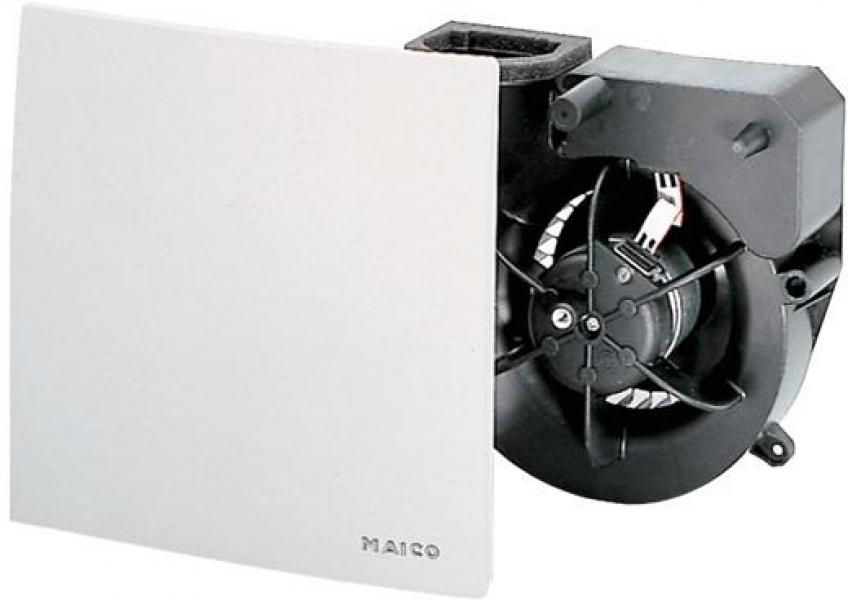

Ventilatoreinsatz mit Abdeckung und Filter zum Einbau in Unterputzgehäuse, Fördervolumen 101 m³/h
Standardausführung:
- ER 100: Drehzahlsteuerbar.
Merkmale:
- Ventilator mit Abdeckung und G2-Filter zum Einbau in Unterputzgehäuse.
- Für Einraum- oder Zweiraumentlüftung mit einem einzelnen Ventilator (Ausnahme: Ausführung H und GVZC EC).
- Elektrische Steckverbindung für schnelle Montage des Ventilators im Gehäuse.
- Problemloser Filterwechsel ohne Werkzeug.
- Abdeckung um ± 5° drehbar, dadurch Ausgleich bei schief eingesetztem Gehäuse möglich.
- Montagefreundliche Schnappbefestigung des Ventilators im Gehäuse.
- Farbe verkehrsweiß ähnlich RAL 9016.
- Alle MAICO ER-Geräte entsprechen der Schutzart IP X5 und können somit im Bereich 1 nach DIN VDE 0100-701, auch bei Strahlwasser, eingebaut werden. Details siehe Planungshinweise.
- Schutzklasse II.
- Die extrem steile Kennlinie zeigt das hohe Druckvermögen der ER-Ventilatoren.
- Robuster energiesparender Kondensatormotor.
- ER 60 GVZC EC: mit energiesparendem EC-Motor.
- Motor mit thermischem Überlastungsschutz.
- Wartungsfrei, mit beidseitig geschlossenen Kugellagern.
- Volumenstrom-Kennlinie und Leckluftrate geprüft vom TÜV Bayern e.V. Leckluftvolumenstrom < 0,01 m3/h.
- Schachtpegeldifferenz gemäß DIN 4109, geprüft vom IAB Oberursel.
- Mit VDE-Zeichen.
Technische Daten:
- Fördervolumen: 101 m³/h
- Drehzahl: 1.900 1/min
- Luftrichtung: Entlüftung
- Drehzahlsteuerbar
- Spannungsart: Wechselstrom
- Bemessungsspannung: 230 V
- Netzfrequenz: 50 Hz
- Leistungsaufnahme: 29 W
- IMax: 0,14 A
- Schutzart: IP X5
- Netzzuleitung: 3 / 1,5 mm²
- Einbauort: Wand / Decke
- Einbauart: Unterputz
- Systemart: dezentral
- Material: Kunststoff
- Farbe: verkehrsweiß, ähnlich RAL 9016
- Gewicht: 1,5 kg
- Filterklasse: G2
- Fördermitteltemperatur bei IMax: 40 °C
- Schalldruckpegel: 45 dB(A) / Angabe gemäß DIN 18017-3 bei einer äqivalenten Absorptionsfläche AL = 10 m2
| Produkttyp | Ventilator |
| Leistung [Watt] | 29 |
