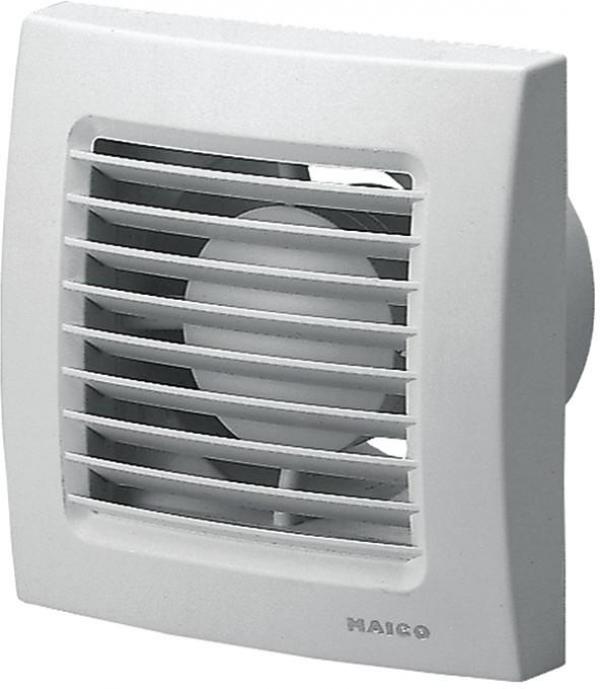

Mit feststehendem Innengitter und Verzögerungs-Zeitschalter
Standardausführung
- Nicht drehzahlsteuerbar.
- Einschaltverzögerung ca. 50 sek.
- Nachlaufzeit ca. 6 min.
Merkmale
- Hohes Fördervolumen trotz kompakter Baugröße.
- Kombiniert großes Fördervolumen mit hoher Druckstärke.
- Thermischer Überlastungsschutz.
- Gehäuse aus schlagfestem Kunststoff.
- Schutzklasse II.
- Mit VDE-GS-Zeichen, Ausnahme: ECA 120 24 V.
- Mit Schutzdichtungen gegen das Eindringen von Kondenswasser bei Deckeneinbau.
- Drehzahlsteuerung optional für ECA-Ventilatoren in Standardausführung.
- Farbe verkehrsweiß ähnlich RAL 9016.
Motor
- Robuster Motor mit Kugellager, wartungsfrei.
- Für Dauerbetrieb geeignet.
Montagehinweise
- Einfache, schnelle Demontage der Abdeckung.
- Schnelles Befestigen des Ventilators im Rohr durch 2 Klemmfedern.
Elektrischer Anschluss
- Elektrischer Anschluss wahlweise Auf- oder Unterputz.
Sicherheitshinweise
- ECA 120-Geräte mit der Schutzart IP 45 sind im Schutzbereich 1 gemäß DIN VDE 0100-701 einsetzbar.
- Details siehe Planungshinweise.
Technische Details:
- Fördervolumen: 170 m³/h
- Drehzahl: 2.600 1/min
- Drehzahlsteuerbar: -
- Reversierbarkeit: ?
- Spannungsart: Wechselstrom
- Bemessungsspannung: 230 V
- Netzfrequenz: 50 Hz / 60 Hz
- Leistungsaufnahme: 19 W
- IMax: 0,14 A
- Schutzart: IP 45
- Netzzuleitung: 3 / 1,5 mm²
- Einbauort: Wand
- Einbauart: Aufputz
- Einbaulage: beliebig
- Material: Kunststoff
- Farbe: verkehrsweiß, ähnlich RAL 9016
- Gewicht: 0,9 kg

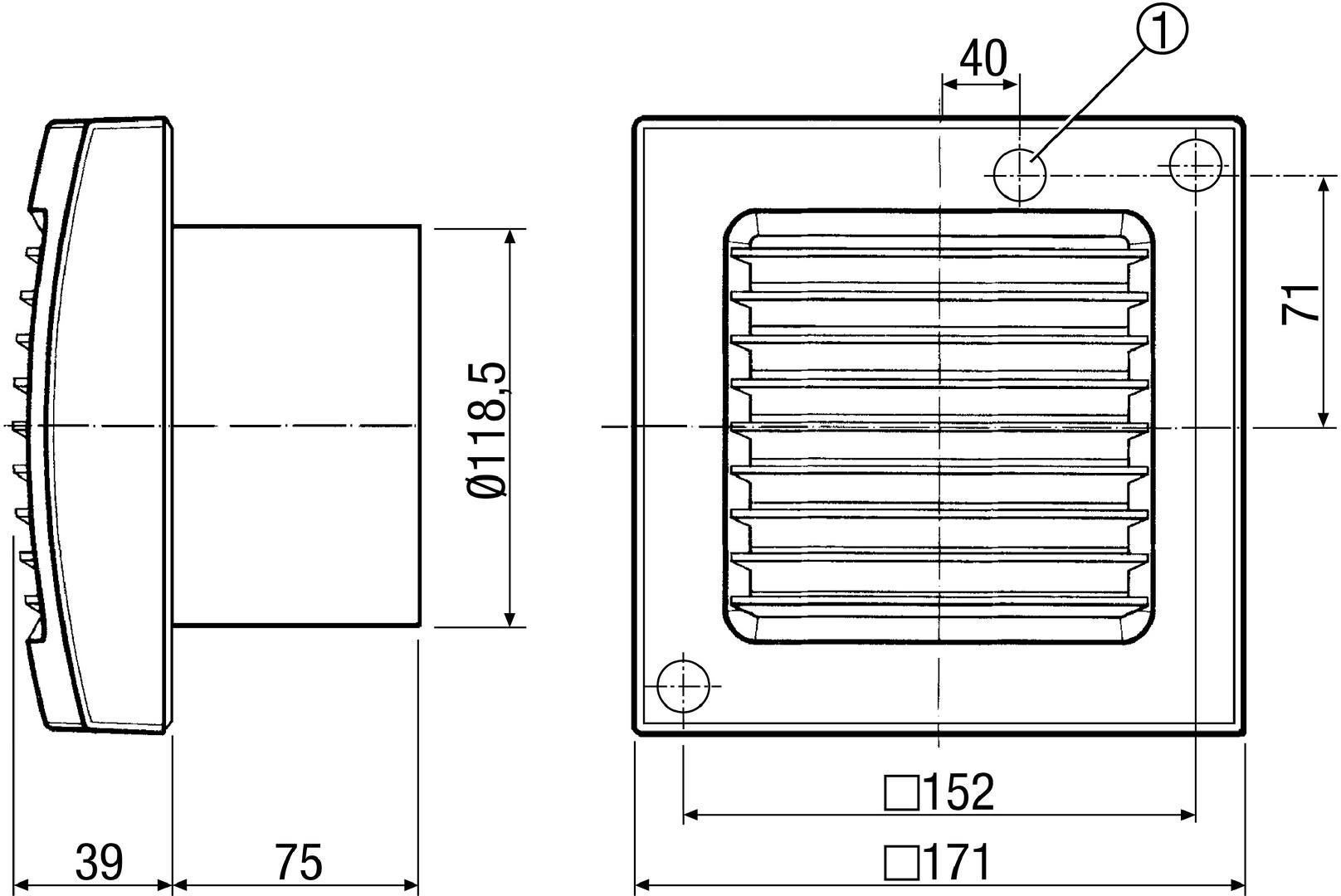

- Nennweite: 120 mm
- Fördermitteltemperatur: bei IMax 40 °C
- Schalldruckpegel: 42 dB(A)/ Abstand 3 m, Freifeldbedingungen
- Verpackungseinheit: 1 Stück
- Sortiment: A
| Produkttyp | Ventilator |
| Leistung [Watt] | 19 |
