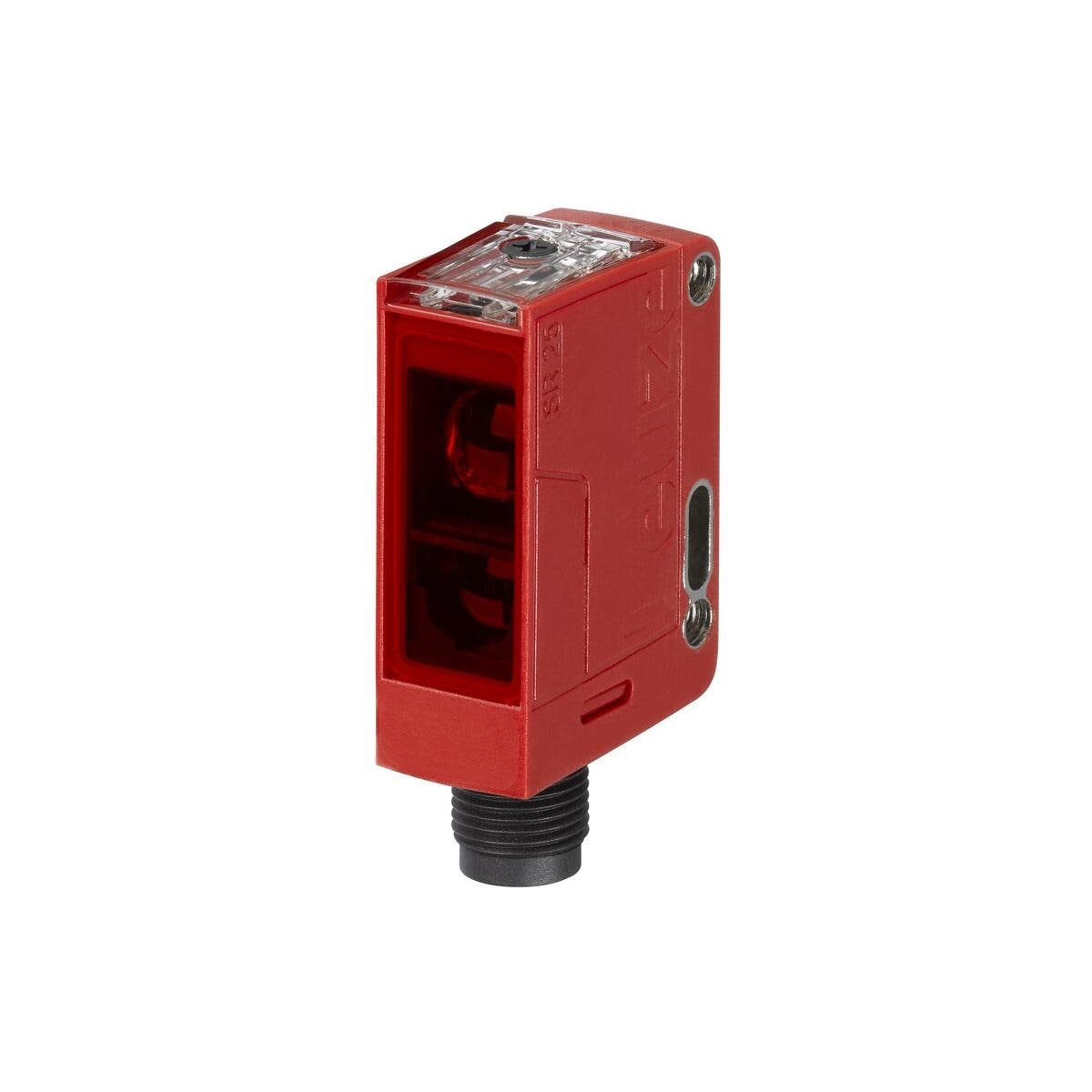

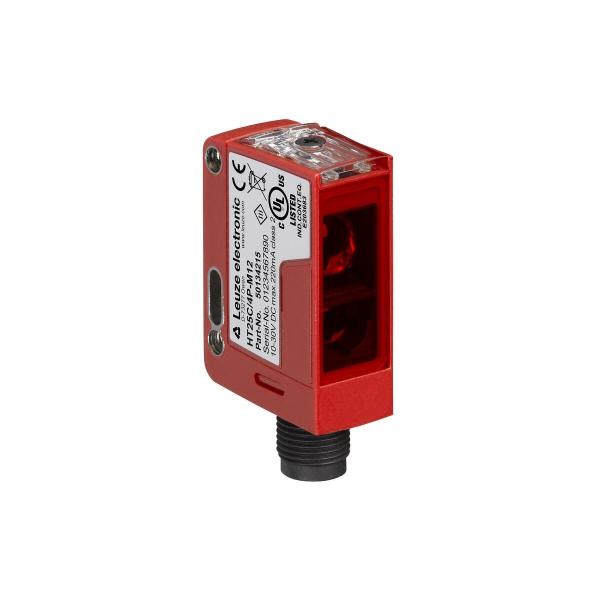

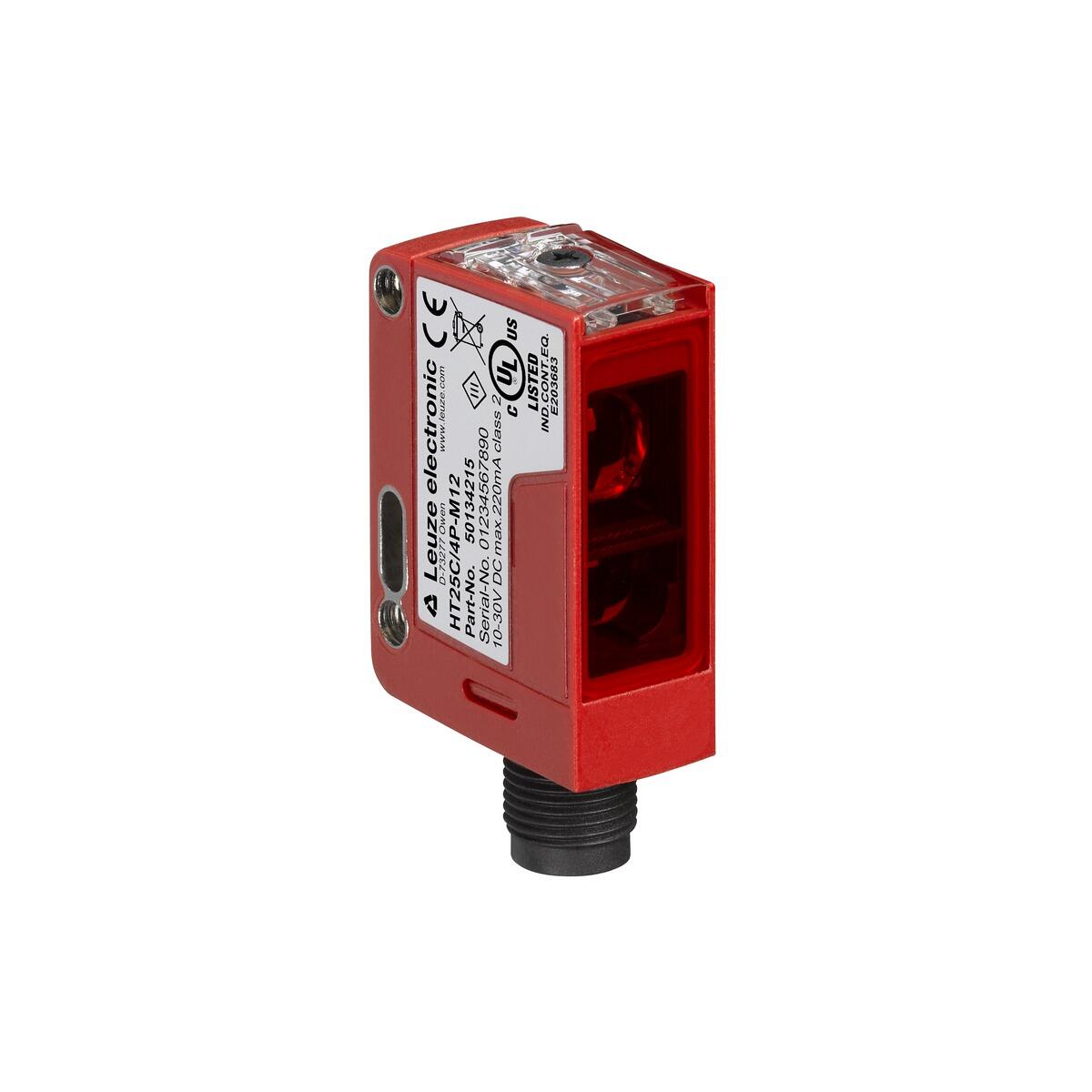

Leuze HT25C/4P-M12 Taster Hintergrundausblendung, LED rot, 1000 Hz, Kunststoff (50134215)

Technische Daten:

Basisdaten:

• Serie: 25C
• Funktionsprinzip: Tast-Prinzip mit Hintergrundausblendung

Optische Daten:

• Schwarz-weiß-Fehler: < 10% bis 400 mm
• Betriebsreichweite: zugesicherte Reichweite
• Betriebsreichweite, weiß 90%: 0 ... 1,2 m
• Betriebsreichweite, grau 18%: 0,005 ... 0,75 m
• Betriebsreichweite, schwarz 6%: 0,005 ... 0,65 m
• Grenzreichweite: typische Reichweite
• Grenzreichweite: 0 ... 1,2 m
• Einstellbereich: 50 ... 1.200 mm
• Lichtquelle: LED, rot
• Wellenlänge: 640 nm
• LED-Gruppe: Freie Gruppe (nach EN 62471)

Elektrische Daten:

• Schutzbeschaltung:

  • Kurzschlussschutz
  • Verpolschutz

Leistungsdaten:

• Versorgungsspannung UB: 10 ... 30 V, DC, inkl. Restwelligkeit
• Restwelligkeit: 0 ... 15 %, von UB
• Leerlaufstrom: 0 ... 20 mA

Ausgänge:

• Anzahl digitaler Schaltausgänge: 2 St.

Schaltausgang 1:

• Schaltelement: Transistor, PNP
• Schaltprinzip: hellschaltend

Schaltausgang 2:

• Schaltelement: Transistor, PNP
• Schaltprinzip: dunkelschaltend

Zeitverhalten:

• Schaltfrequenz: 1.000 Hz
• Ansprechzeit: 0,5 ms
• Bereitschaftsverzögerung: 300 ms

Anschluss 1:

• Funktion:

  • Signal OUT
  • Spannungsversorgung
• Art des Anschlusses: Rundstecker
• Gewindegröße: M12
• Typ: male
• Werkstoff: PUR
• Polzahl: 4 -polig
• Kodierung: A-kodiert

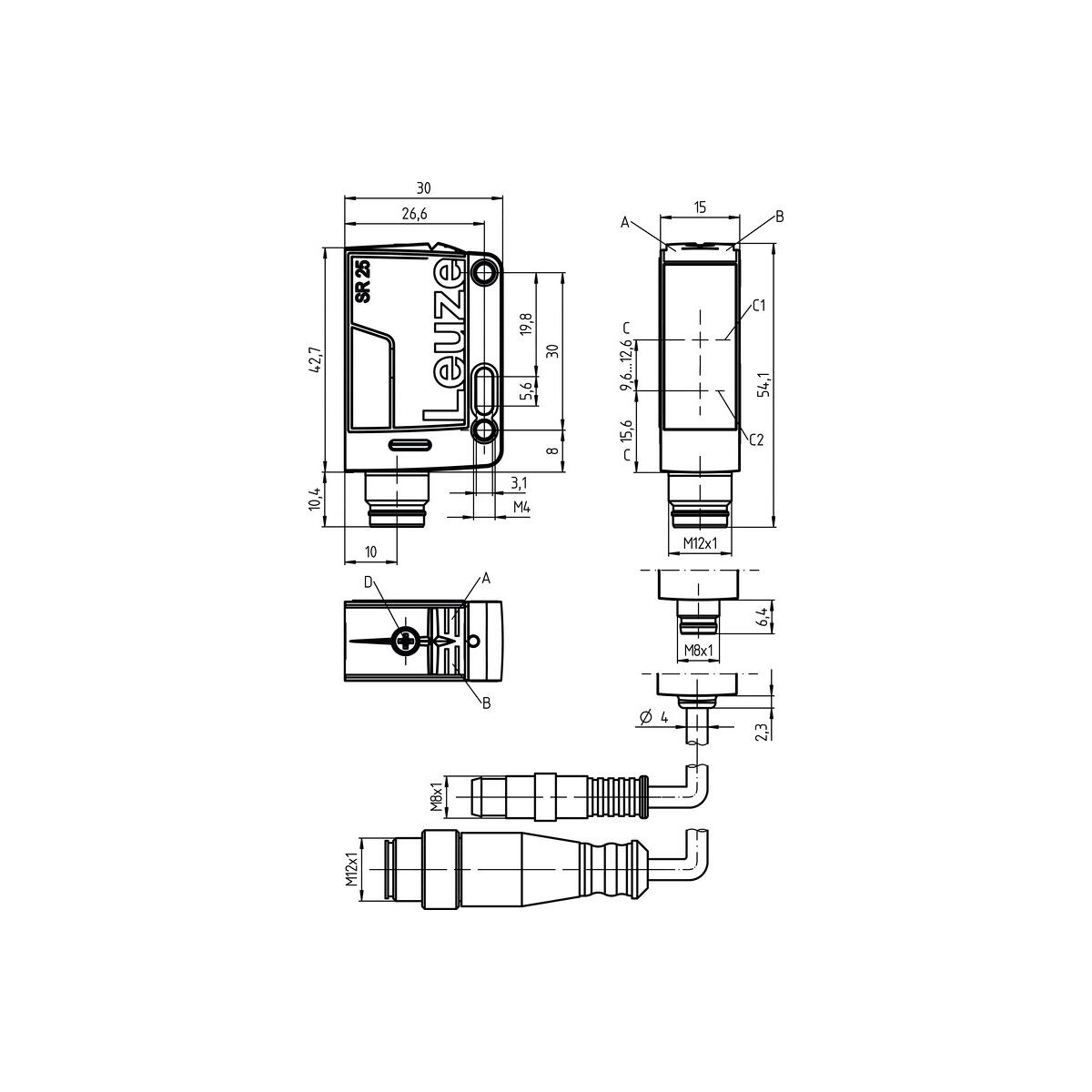

Mechanische Daten:

• Abmessung (BxHxL): 15 x 42,7 x 30 mm
• Werkstoff Gehäuse: Kunststoff
• Gehäuse Kunststoff: ABS
• Werkstoff Optikabdeckung: Kunststoff
• Nettogewicht: 22 g
• Farbe Gehäuse: rot
• Art der Befestigung: Durchgangsbefestigung mit M4-Gewinde über optionales Befestigungsteil

Bedienung und Anzeige:

• Art der Anzeige: LED
• Bedienelemente: Mehrgang-Spindel
• Funktion des Bedienelements: Tastweiteneinstellung

Umgebungsdaten:

• Umgebungstemperatur Betrieb: -40 ... 60°C
• Umgebungstemperatur Lagerung: -40 ... 70 °C

Zertifizierungen:

• Schutzart:
  • IP 67
  • IP 69K
• Schutzklasse: III
• Zulassungen: c UL US
