Produkt-Vorteile:
- Einfache Leuchtenintegration dank gleicher Gerätegröße wie DALI GI EVG
- TouchDIM-Funktion für einfaches und kostengünstiges Dimmen mehrerer EVGs
- Gleicher Lichtstrom bei Gleich- und Wechselspannung
- Dimmen von Amalgamlampen ohne Flimmern oder Lebensdauerverkürzung
- Automatische Wiedereinschaltung nach Lampenwechsel
DALI Produkteigenschaften:

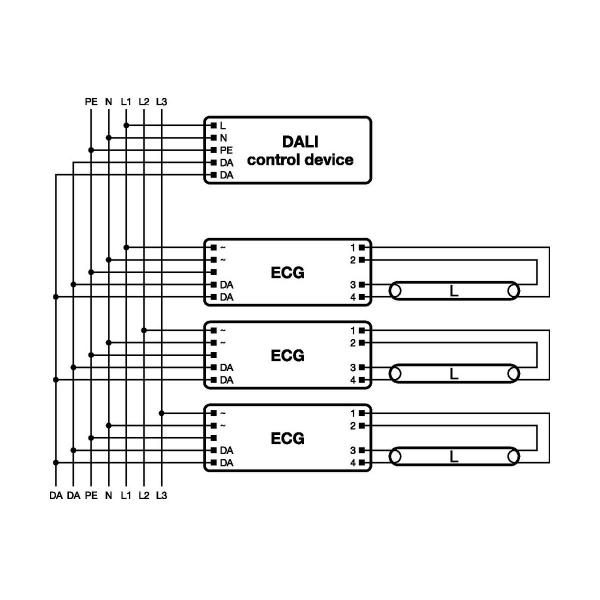

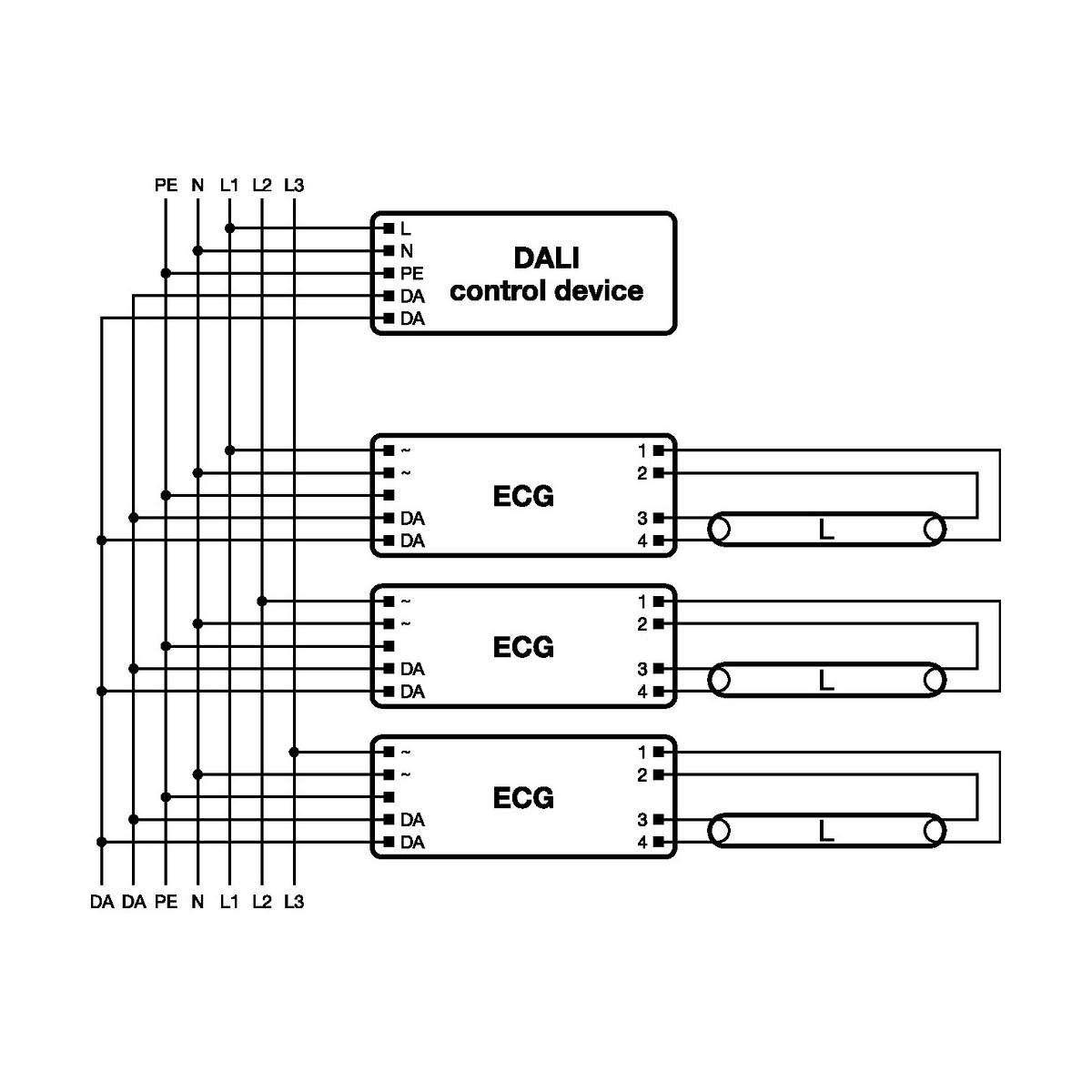

- Ansteuerung über DALI-Schnittstelle
- Einhaltung der DALI Version-1 und IEC 60929
- Steuereingang überspannungsfest und verpolungssicher (OSRAM-EVG)

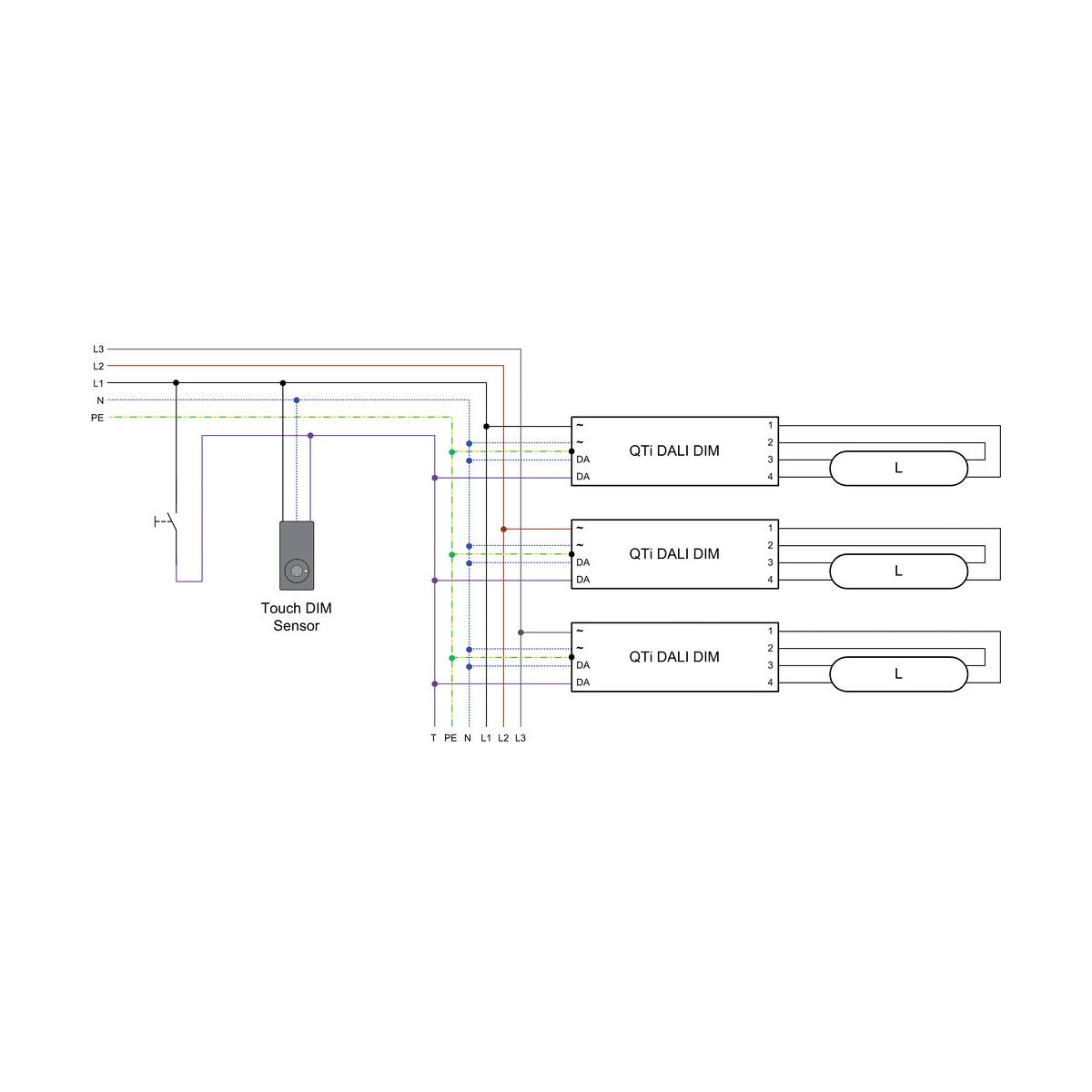

Touch DIM- und Touch DIM Sensor-Funktion:
- Manueller Dimmbetrieb ohne Steuergerät mit Standard-Installationstaster
- Inklusive Memory-Funktion (Doppelklick) und Softstart
Anwendungsgebiete:
- Für Einsatz in Notbeleuchtungsanlagen gem. EN 50172 / DIN VDE 0108-100 geeignet
- Einbau in Notbeleuchtungsanlagen gemäß IEC 61347-2-3, Anhang J
- Industrie
- Großraumbüros, Korridore oder Lagerräume
- Öffentliche Gebäude
- Sporthallen und Fabriken
- Lichtbänder
- Geeignet für Leuchten der Schutzklasse I
Produktfamilien-Eigenschaften:

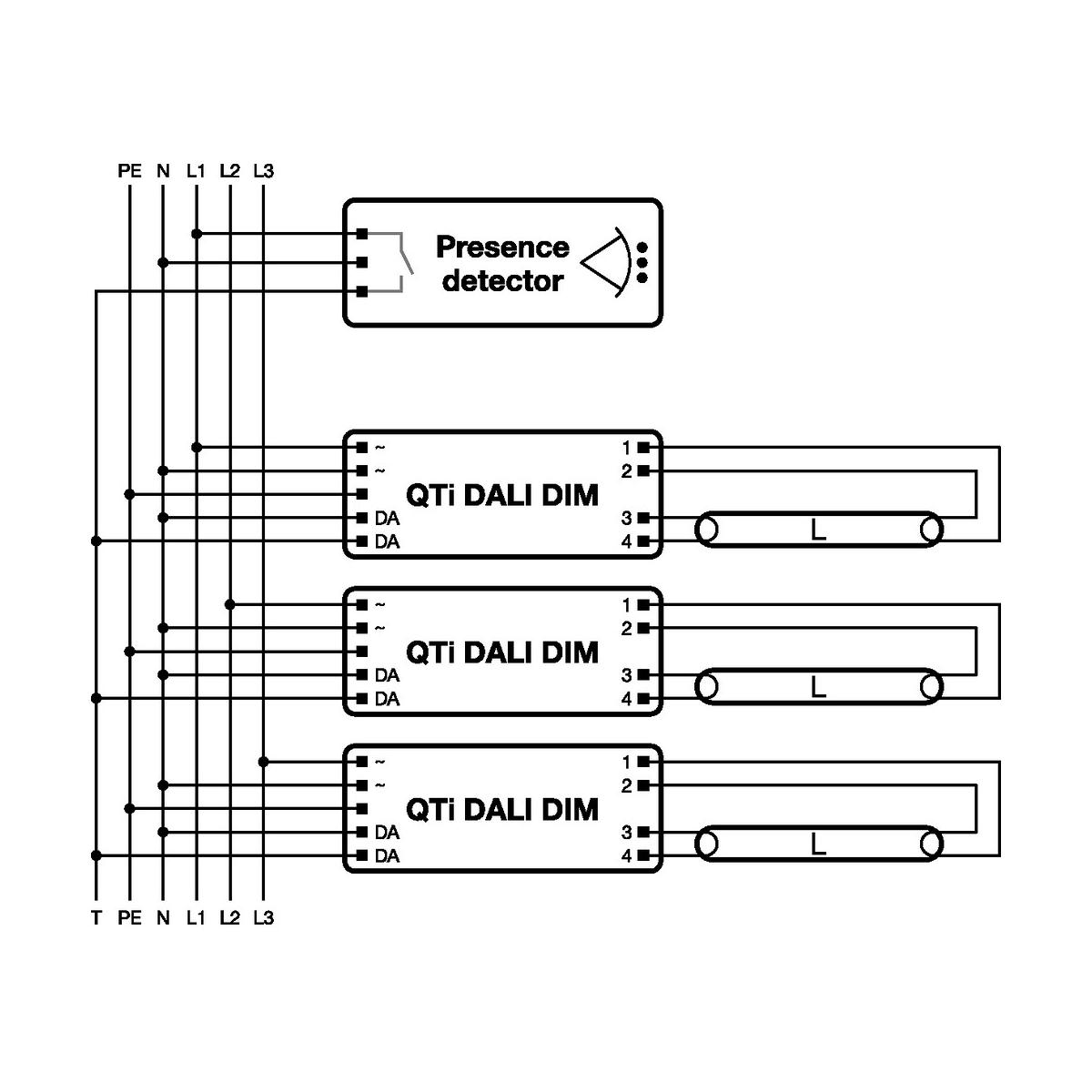

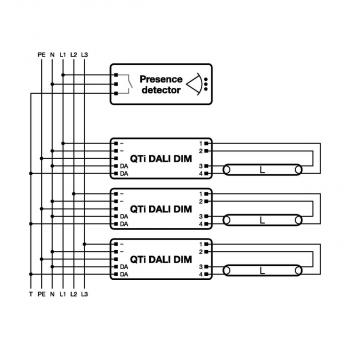

- Corridor-Funktion für direkten Anschluss des EVG an handelsübliche Bewegungsmelder
- Corridor-Funktion mit voreingestelltem Licht-Programm
- Touch DIM-Funktion für freie Parametrisierung des Lichtwertes und der Einschaltzeit
- Fit for SMART GRID für Rückmeldung der aufgenommen Netzleistung und Lampenbetriebsstunden
- Fit for Emergency-Funktion für automatische Erkennung von Notlichtbetrieb durch EVG
- Sehr niedriger Standby-Leistungsverbrauch: < 0,2 W (A1 BAT)
- Lebensdauer: > 100.000 h (bei T = 65 °C an Tc)
- Sehr hohe Schaltfestigkeit: bis zu 300.000
- Dimmbereich: 1?100 % (3?100 % mit Kompaktleuchtstofflampe)
- POWER2LAMP-Funktion für optimale Anpassung der EVG-Leistung auf die Lampe während Lampenlebensdauer
- Netzfrequenz: 0 Hz, 50?60 Hz, pulsierender AC
Elektrische Daten:
- Eingangsspannung AC: 198?264 V
- Nennspannung: 220?240 V
- Netzfrequenz: 50?60 Hz
- Eingangsspannung DC: 154?276 V
- Betriebsfrequenz: 48?120 kHz
- Max. Anz. EVG an Sicherungsaut. 10 A (B): 17
- Max. Anz. EVG an Sicherungsaut. 16 A (B): 28
- Einschaltstrom: 24 A
Lichttechnische Daten:

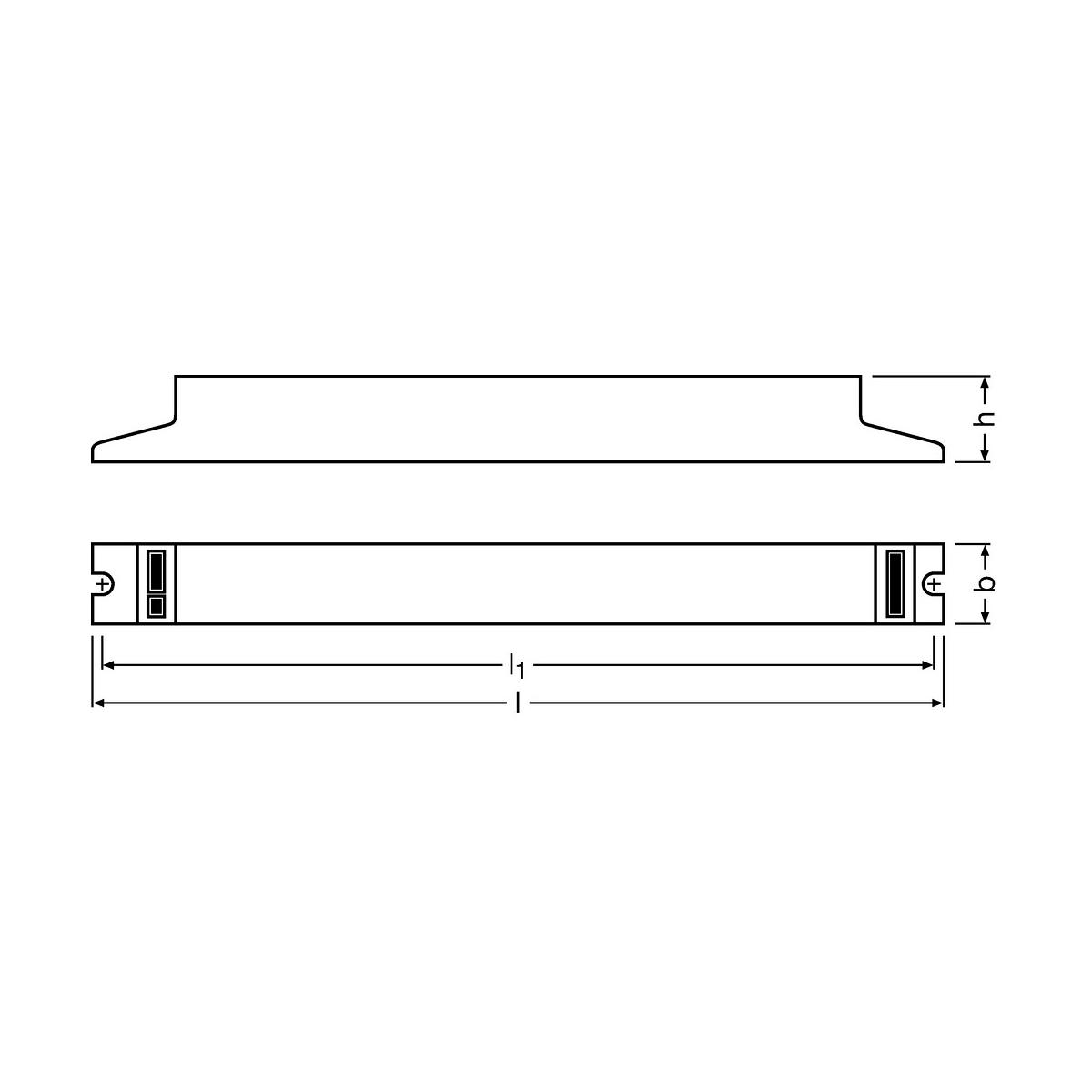

Abmessungen & Gewicht:
- Länge: 360,0 mm
- Breite: 30,0 mm
- Höhe: 21,0 mm
- Lochmaßabstand Länge: 350,0 mm
- Produktgewicht: 270,00 g
- Leitungsquerschnitt eingangsseitig: 0,5?1,5 / 0,5?1,0 mm²
- Leitungsquerschnitt ausgangsseitig: 0,5?1,5 / 0,5?1,0 mm²
Temperaturen & Betriebsbedingungen:
- Umgebungstemperaturbereich: -20?+85 °C
- Zulässige rel. Luftfeuchte beim Betrieb: 5?85 %
Lebensdauer:
- EVG Lebensdauer: 100000 h
Zusätzliche Produktdaten:
- Geeignet für Lampenleistung (1-lampig): 36 W
Einsatzmöglichkeiten:
- DIM-Schnittstelle: DALI / Touch DIM / Touch DIM Sensor
- Dimmbereich: 1?100 %
- Dimmbar
- Übertemperaturschutz: Leistungsrückregelung und Abschaltung bei T > 75 °C am tc Punkt
- Geeignet für Leuchten mit Schutzklasse: I
- Sicherheitsabschaltung bei Lampen-EOL: EOL T.2
- Max. Leitungslänge zu Lampe/LED-Modul: 1.0 m / 1.5 m
Zertifikate & Standards:
- Prüfzeichen - Zulassung:
VDE / VDE-EMC / EL / EAC / RCM / CCC - Normen: Gemäß EN 61347-2-3/Gemäß EN 60929/Gemäß EN 55015:2006 + A1:2007/Gemäß EN 61000-3-2/Gemäß EN 61547/Gemäß IEC 62386-101:Ed1/Gemäß IEC 62386-102:Ed1
- Schutzklasse: I
- EEI ? Energieeffizienzklasse: A1 BAT
- Schutzart: IP20
