Einzelader; 1x1; violett; Spule; U0/U: 300 / 500 V; PVC; HAR-zertifiziert; feste Verlegung
Anwendung:
- Zur Verdrahtung von maschineninternen Stromkreisen
- Zur Verdrahtung von Leuchten
- Für die feste und geschützte Verlegung
- Auf Kabelpritschen zur offenen Verlegung für den Potentialausgleich verwendbar
- Einsatz bei bis zu ?40 °C möglich
Nutzen:
- Hergestellt nach harmonisierter europäischer Bauart H05V-K, mit Prüfzeichen ?HAR? für geprüfte Sicherheit und Qualität
- ?HAR?-Leitungen in Europa weitreichend akzeptiert und einsetzbar
- Klassifiziertes Brandverhalten gemäß EU-Richtlinie 305/2011 (BauPVO/CPR)
Technische Daten
Allgemeine Informationen:
- Produkttyp: Einzelader
- Gewicht: 15 kg/km
- Kupferzahl: 9,6 kg/km
- Kupferzahl (lb): 63,8 lb/10,000 ft

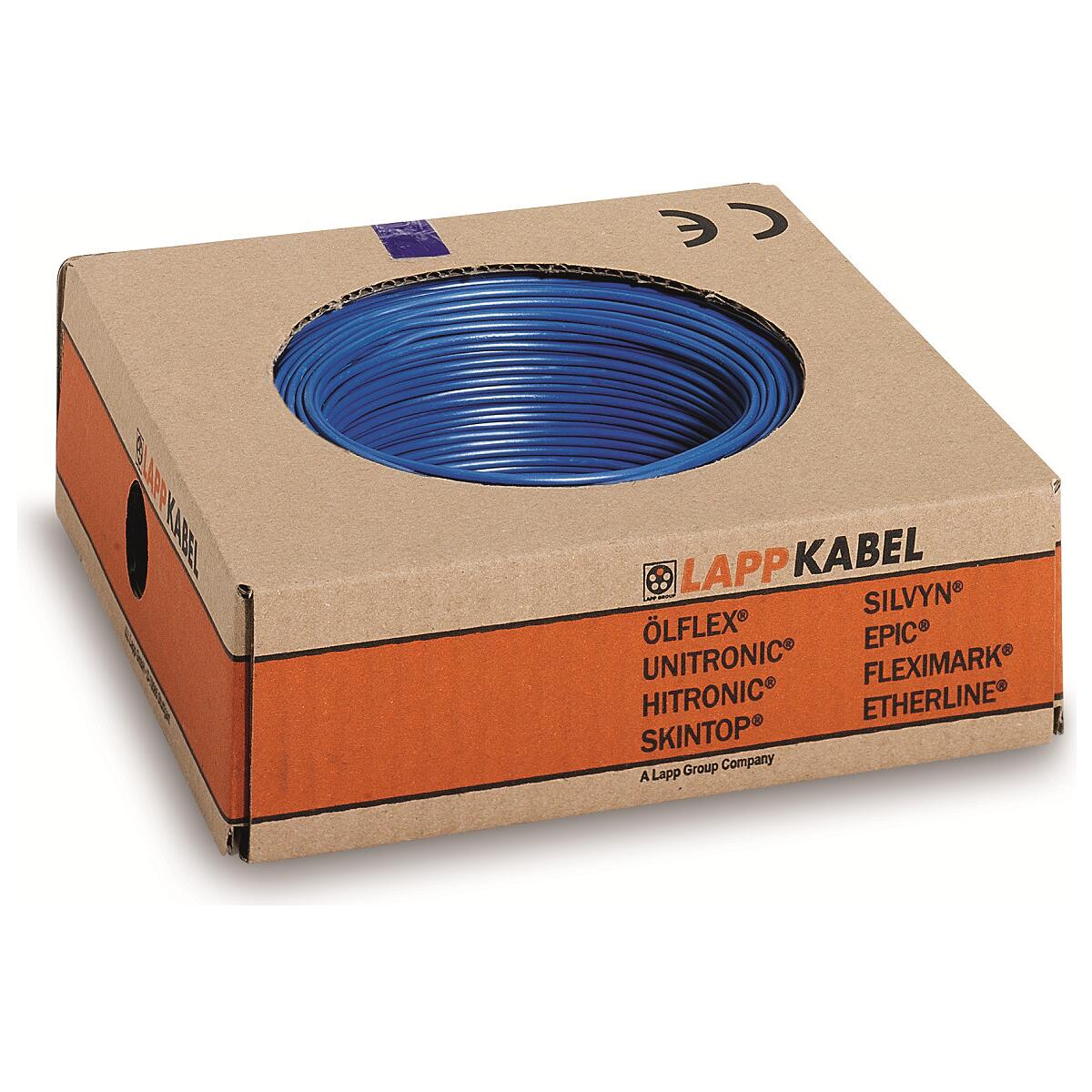

- Einzelader Verpackungstyp: Ring
- Länge pro VPE: 100 m
Elektrische Kennwerte:
- Nennspannung: U0/U: 300 / 500 V AC rms nach IEC
- Prüfspannung: 2 kV
- Strombelastbarkeit nach: VDE 0298-4
Produktaufbau:

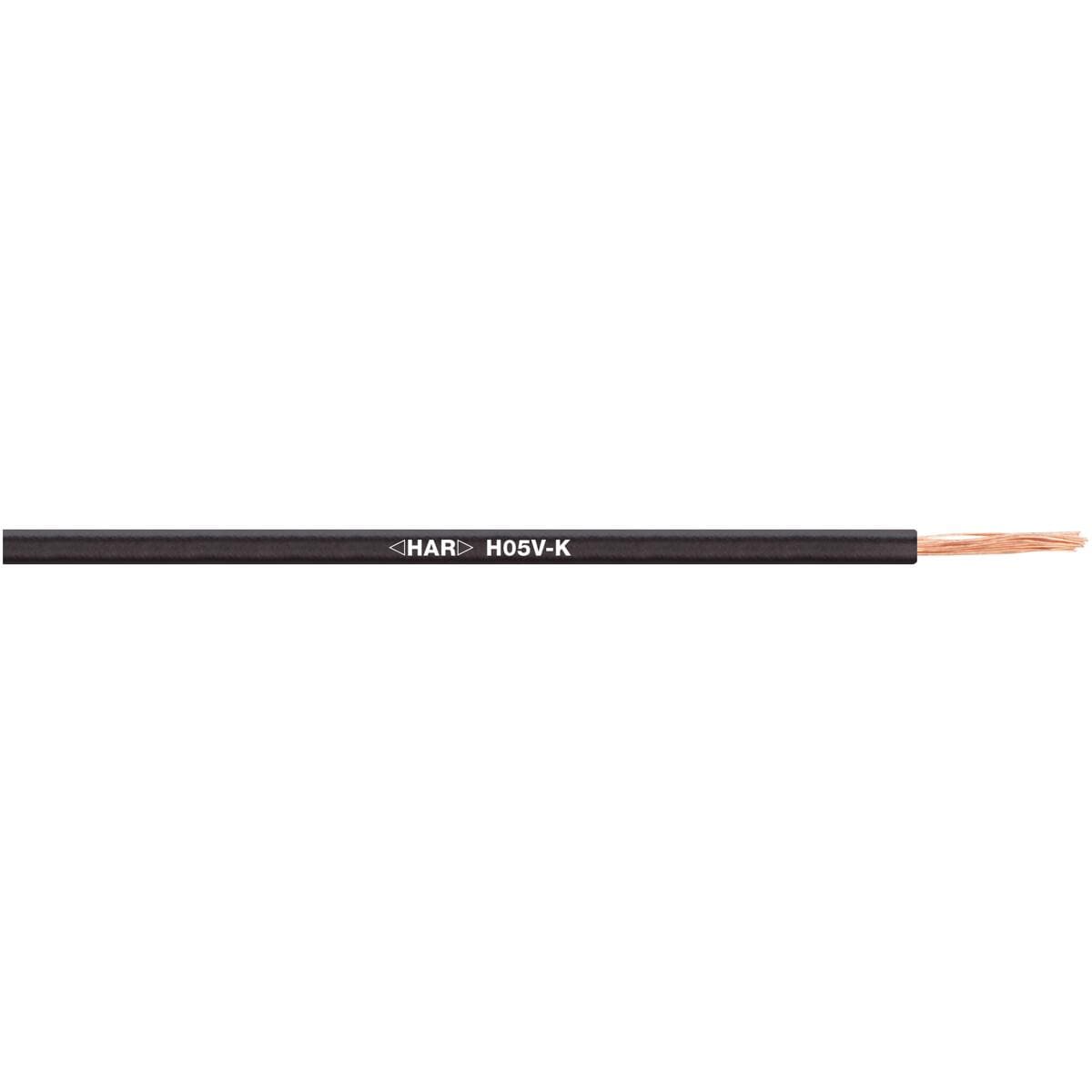

- Harmonisierte Bauart: H05V-K
- Leitungsabmessung: 1x1
- Leiternennquerschnitt (mm2): 1,0 mm²
- Leitermaterial: blankes Kupfer
- Leiteraufbau: IEC 60228 Klasse 5: feindrähtig
- Anzahl Adern: 1
- Min. Durchmesser der Ader: 2,4 mm
- Max. Durchmesser der Ader: 2,8 mm
- Leitungsform: rund
- Grundmaterial der Aderisolation: Polyvinylchlorid
- Grundmaterial der Aderisolation, Kurzform: PVC
- Einzelader Farbe: violett
- Einzelader Identifizierung: Einfarbig
Produkteigenschaften:
- Einsatzgebiet: feste Verlegung
- Minimaler Biegeradius, festverlegt: 4 x Außendurchmesser
- Minimaler Biegeradius in mm, festverlegt: 11,2 mm
- Minimaler Biegeradius bei vorsichtigem Biegen: 2 x Außendurchmesser
- Temperatur, fest verlegt: -40 °C bis 70 °C
- Montagetemperatur min.: 5 °C
- Montagetemperatur max.: 70 °C
- Temperatur bei Lagerung min.: 5 °C
- Temperatur bei Lagerung max.: 40 °C
- Flammwidrig: Ja
- Flammwidrigkeit nach: IEC 60332-1-2
- UV-beständig: Nein
- Witterungsbeständig: Nein
- Ozonbeständig: Nein
- Halogenfrei: Nein
- Ölbeständig: Nein
Zertifizierungen und Normen:
- gekennzeichnet: Ja
- UKCA gekennzeichnet: Nein
- EAC zertifiziert: Ja
- EAC Zertifizierungsnummer: ???? N RU ?-DE.??64.?.00130/20, ???? N RU ?-DE.??64.?.00142/20
- VDE zertifiziert: Nein
- HAR-zertifiziert: Ja
- Produktnorm DIN / EN: EN 50525-2-31
- CPR Brandklasse: Eca
- Flammwidrigkeit nach UN/ECE-R118 getestet: Nein
| Produkttyp | Aderleitung |
| Kabellänge [m] | 100 |
| Leiterquerschnitt [mm²] | 1 |
| Anzahl der Adern | 1 |
