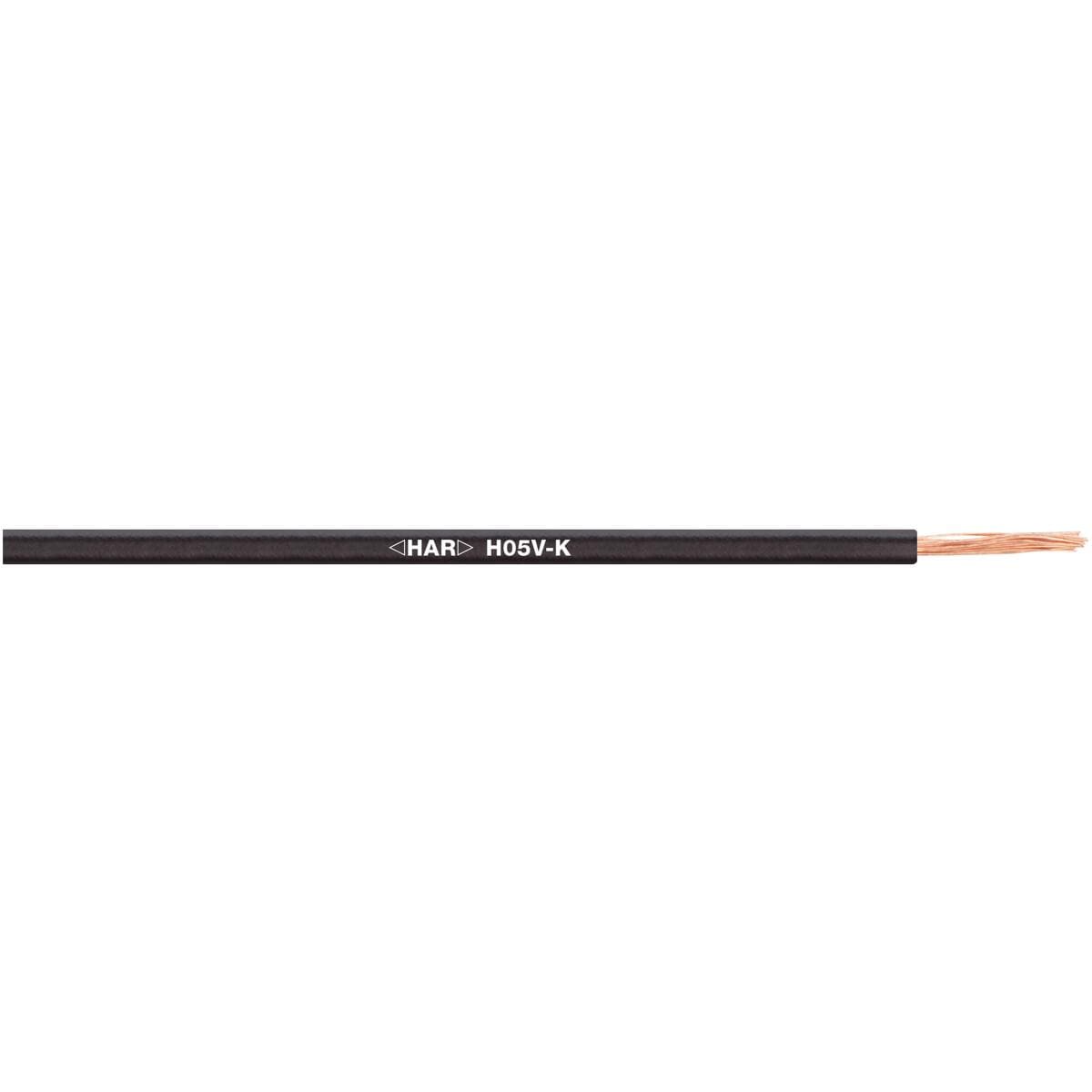

Lapp H05V-K 1x1 BK Einzelader Anschlussleitung, 1mm², schwarz, Ring, 100m (4510013/100)

Einzelader; 1x1; schwarz; Spule; U0/U: 300 / 500 V; PVC; HAR-zertifiziert; feste Verlegung

Anwendung:

• Zur Verdrahtung von maschineninternen Stromkreisen
• Zur Verdrahtung von Leuchten
• Für die feste und geschützte Verlegung
• Auf Kabelpritschen zur offenen Verlegung für den Potentialausgleich verwendbar
• Einsatz bei bis zu ?40 °C möglich

Nutzen:

• Hergestellt nach harmonisierter europäischer Bauart H05V-K, mit Prüfzeichen ?HAR? für geprüfte Sicherheit und Qualität
• ?HAR?-Leitungen in Europa weitreichend akzeptiert und einsetzbar
• Klassifiziertes Brandverhalten gemäß EU-Richtlinie 305/2011 (BauPVO/CPR)

Technische Daten

Allgemeine Informationen:

• Produkttyp: Einzelader
• Gewicht: 15 kg/km
• Kupferzahl: 9,6 kg/km
• Kupferzahl (lb): 63,8 lb/10,000 ft

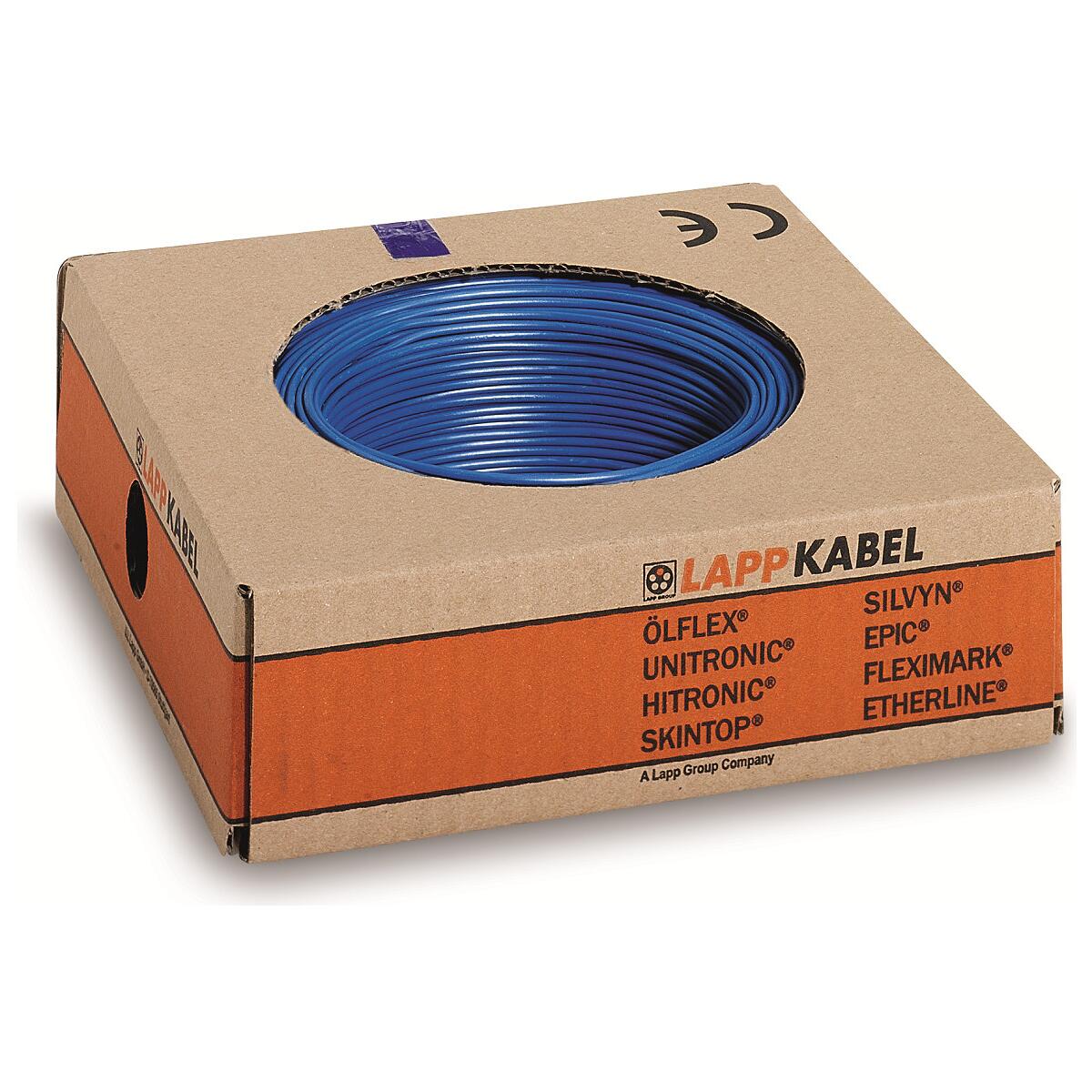

• Einzelader Verpackungstyp: Ring
• Länge pro VPE: 100 m

Elektrische Kennwerte:

• Nennspannung: U0/U: 300 / 500 V AC rms nach IEC
• Prüfspannung: 2 kV
• Strombelastbarkeit nach: VDE 0298-4

Produktaufbau:

• Harmonisierte Bauart: H05V-K
• Leitungsabmessung: 1x1
• Leiternennquerschnitt (mm2): 1,0 mm²
• Leitermaterial: blankes Kupfer
• Leiteraufbau: IEC 60228 Klasse 5: feindrähtig
• Anzahl Adern: 1
• Min. Durchmesser der Ader: 2,4 mm
• Max. Durchmesser der Ader: 2,8 mm
• Leitungsform: rund
• Grundmaterial der Aderisolation: Polyvinylchlorid
• Grundmaterial der Aderisolation, Kurzform: PVC
• Einzelader Farbe: schwarz
• Einzelader Identifizierung: Einfarbig

Produkteigenschaften:

• Einsatzgebiet: feste Verlegung
• Minimaler Biegeradius, festverlegt: 4 x Außendurchmesser
• Minimaler Biegeradius in mm, festverlegt: 11,2 mm
• Minimaler Biegeradius bei vorsichtigem Biegen: 2 x Außendurchmesser
• Temperatur, fest verlegt: -40 °C bis 70 °C
• Montagetemperatur min.: 5 °C
• Montagetemperatur max.: 70 °C
• Temperatur bei Lagerung min.: 5 °C
• Temperatur bei Lagerung max.: 40 °C
• Flammwidrig: Ja
• Flammwidrigkeit nach: IEC 60332-1-2
• UV-beständig: Nein
• Witterungsbeständig: Nein
• Ozonbeständig: Nein
• Halogenfrei: Nein
• Ölbeständig: Nein

Zertifizierungen und Normen:

• gekennzeichnet: Ja
• UKCA gekennzeichnet: Nein
• EAC zertifiziert: Ja
• EAC Zertifizierungsnummer: ???? N RU ?-DE.??64.?.00130/20, ???? N RU ?-DE.??64.?.00142/20
• VDE zertifiziert: Nein
• HAR-zertifiziert: Ja
• Produktnorm DIN / EN: EN 50525-2-31
• CPR Brandklasse: Eca
• Flammwidrigkeit nach UN/ECE-R118 getestet: Nein
