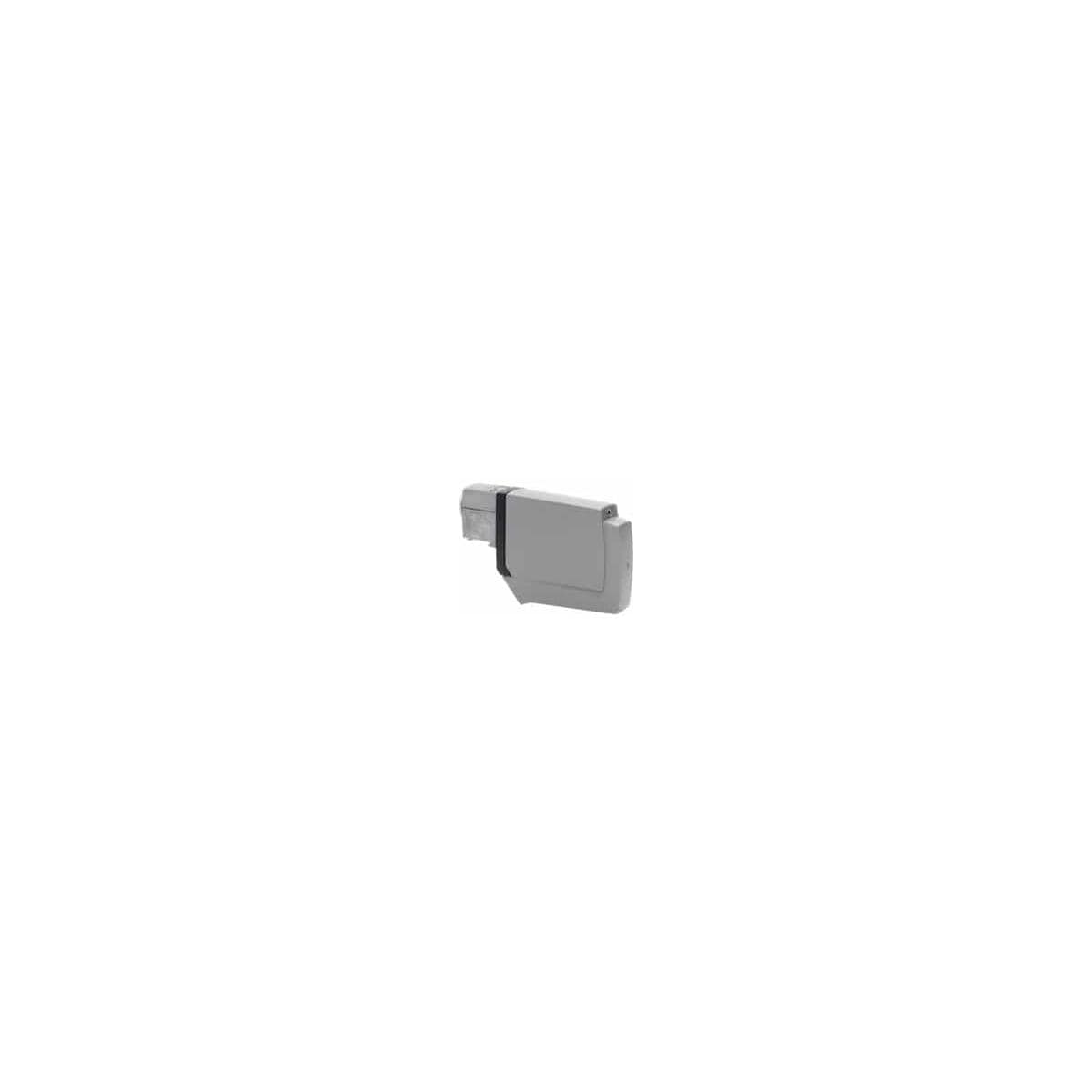

Kathrein UAS 684 LNB Universal-Quattro-Speisesystem, grau

• Universal-Quatro-Speisesystem mit 4 Ausgängen
• Geeignet für die Kathrein Offset-Parabolantennen CAS 06/60, CAS 80, CAS 90 und CAS 120
• Für den Empfang von Satelliten im Ku-Band, wie z. B. ASTRA, EUTELSAT oder TürkSat
• Energiesparend ? typ. 1,4 W Leistungsaufnahme
• Das Speisesystem entspricht der ASTRA-Spezifikation für Universal-Quatro-LNB
• Stromversorgung erfolgt über Koaxialkabel
• Durch den kompakten Aufbau geeignet für Multifeed
• Komplettschutz von LNB und Kabelanschlüssen im belüfteten Gehäuse, Schutzart: IP 54
• Lieferumfang: UAS 684, 4 x F-Stecker, Azimut-/Elevation-Tabelle, Gebrauchsanleitung

Technische Daten

• Polarisation:4 x (2 x horizontal und 2 x vertikal)
• Eingangsfrequenz:10,7 ? 11,7 GHz | 11,7 ? 12,75 GHz
• Verstärkung:> 50 dB
• Oszillatorfrequenz (L.O.):9,750 und 10,60 GHz
• Phasenrauschen (L.O.: 10,60 GHz):1 kHz: -50 dBc | 10 kHz: -75 dBc | 100 kHz: -95 dBc
• Systemgüte (G/T):Siehe Offset-Parabolantennen dB/K
• Geeignet für Sat-Antenne:CAS 06/60 | CAS 80xx | CAS 90xx | CAS 120
• Polarisations-Entkopplung:min. 22 dB
• Leistungsaufnahme LNB:typ. 1,4 W
• Versorgungsspannung LNB:9 ? 19 V
• Ausgang/Impedanz:4 x F-Connector/75 ?
• Abmessungen:235 x 135 x 44 mm
• Verpackungsmaße:295 x 185 x 65 mm

Lieferumfang

• UAS 684
• 4 x F-Stecker
• Azimut-/Elevation-Tabelle
• Gebrauchsanleitung
