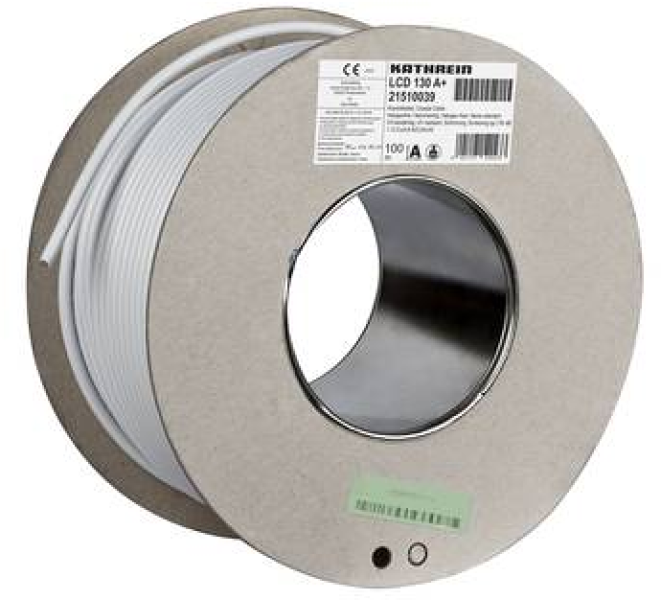

Koaxialkabel, BauPVO EN 50575-B2ca s1a d0 a1, 500 m Einwegtrommel, 6,9 mm, PVC weiß, Schirmungsmass typ. 130 dB, Schirmungsklasse A Plus Plus, Metermarkierung, Aufbau typ. 1,13 Cu 4,8 Al CuSn Al, Folie verklebt, KDG Vodafone-Freigabe, Einsatz bei Fluchtwegen, Krankenhaeusern, Kindergaerten, etc.
Produktmerkmale
- Impedanz: 75 Ohm mit Metermarkierung
- Innenleiter Kupfer blank; Aussenleiter 3-fach Schirmung mit verzinntem Kupfergeflecht und zwei Folienschichten
- Sehr geringe Dämpfung über lange Verbindungsstrecken auf Grund des großen Durchmessers des Innenleiters von 1,13 mm
- Erfüllt die EN 50117 / Schirmungsklasse A++
- Freigegeben durch die KDG/Vodafone Kabel Deutschland
- dibkom-zertifiziertes Material
- Sehr hohes Schirmungsmaß typ. 130 dB und hoher Schutz gegen Störeinwirkung ( LTE )
- Bauproduktenverordnung EU 305/2011 (EN 50575) Brandklasse: B2ca s1a d0 a1
- Für Gebäudeinstallation, Fluchtwege, Krankenhäuser, Kindergärten, etc.
- Erhältlich in den Längen 100 m, 250 m und 500 m
- Halogenfrei, bleifrei, ohne Silikon, UV-beständig
- Passende F-Stecker EMK 01 & EMK 20 schraubb.; EMK 11 Crimp; EMK 12 Kompression; EMK 20 Self Install
- Passende IEC-Stecker: Kompression male EMK 63; Kompression female EMK 64; Schraubb. male EMK 21; Schraubb. female EMK 62
Technische Daten

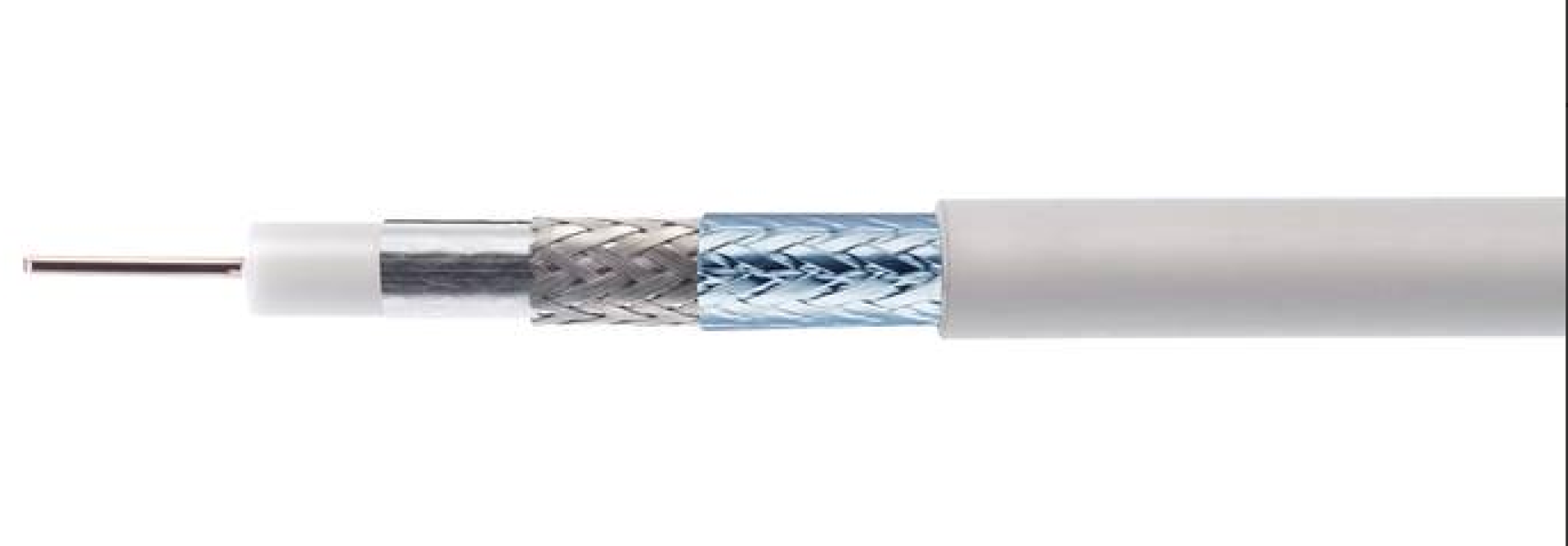

- Innenleiter: 1,13 mm Cu
- Isolation: 4,8 mm PE
- Außenleiter: 2 x Al/pet-Folie - 1 x CuSn-Geflecht
- Außenmantel: 6,9 mm HFFR weiß
- Biegeradius: > 35 mm
- Verkürzungsfaktor typ.: 0,85
- Dämpfung bei 5 MHz: 1,0 dB/100 m
- Dämpfung bei 50 MHz: 4,1 dB/100 m
- Dämpfung bei 100 MHz: 5,7 dB/100 m
- Dämpfung bei 450 MHz: 12,0 dB/100 m
- Dämpfung bei 860 MHz: 17,1 dB/100 m
- Dämpfung bei 1000 MHz: 18,5 dB/100 m
- Dämpfung bei 2150 MHz: 28,4 dB/100 m
- Dämpfung bei 2400 MHz: 29,9 dB/100 m
- Rückflussdämpfung 5-470 MHz: > 26 dB
- Rückflussdämpfung 470-862 MHz: > 25 dB
- Rückflussdämpfung 862-1000 MHz: > 23 dB
- Rückflussdämpfung 1000-2150 MHz: > 20 dB
- Gleichstromwiderstand: < 30 Ohm/km
- Schirmdämpfung 30-3000 MHz typ.: 130 dB
- Kopplungswiderstand 5-30 MHz: <= 0,9 mOhm/m
- Max. zul. Zugkraft: 120 N
- Zul. Umgebungstemperatur Inst.: -25 °C bis +70 °C
| Produkttyp | Koaxialkabel |
| Kabellänge [m] | 500 |
