Highlights
- Hervorragende Schirmung: Typisches Schirmungsmaß von 135 dB für optimalen Schutz gegen Störeinflüsse.
- Hohe Kompatibilität: Passend für Stecker EMK 01, EMK 02, EMK 11, EMK 12, EMK 20, EMK 21, EMK 61, EMK 63, EMK 64.
- Robuste Bauweise: Innenleiter aus blankem Kupfer und dreifache Schirmung.
- Vielseitige Anwendung: Ideal für Hausinstallationen.
- Umweltfreundlich: Bleifrei, ohne Silikon und UV-beständig.
Das Koaxialkabel Eca bietet eine herausragende Leistung für alle Ihre Installationsbedürfnisse im Innenbereich. Mit einem typischen Schirmungsmaß von 135 dB und einer dreifachen Schirmung aus verzinntem Kupfergeflecht und zwei Folienschichten bietet es einen hohen Schutz gegen Störeinflüsse, einschließlich LTE. Das Kabel ist bleifrei, ohne Silikon und UV-beständig, was es zu einer umweltfreundlichen Wahl macht. Es ist ideal für Hausinstallationen geeignet und bietet eine geringe Dämpfung über lange Verbindungsstrecken. Die Metermarkierung erleichtert die Installation und Anpassung an individuelle Anforderungen.
Produktmerkmale
- Impedanz: 75 ?
- Metermarkierung für einfache Installation
- Innenleiter aus blankem Kupfer

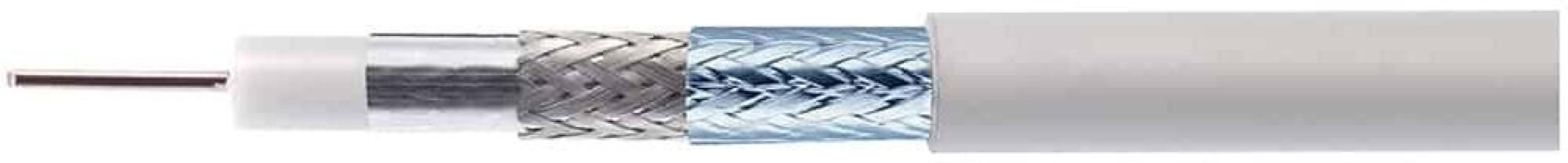

- Dreifache Schirmung mit verzinntem Kupfergeflecht und zwei Folienschichten
- Geringe Dämpfung über lange Strecken
- Bleifrei, ohne Silikon, UV-beständig
- Erfüllt EN 50117 / Schirmungsklasse A+
- Brandklasse: Eca gemäß Bauproduktenverordnung EU 305/2011
Technische Daten
- Typ: LCD 111 A+ light
- Schirmungsklasse: A+
- Brandklasse ? BauPVO 305/2011: Euroklasse Eca
- Verlegungsbereich: Innen
- Innenleiter: 1,02 mm Cu
- Isolation: 4,6 mm PE
- Außenleiter: 2 x Al/pet-Folie ? 1 x CuSn-Geflecht
- Außenmantel: 6,8 mm PVC weiß
- Biegeradius: typ. > 34 mm
- Verkürzungsfaktor: 0.85
- Dämpfung bei 5 MHz: 1,3 dB/100 m
- Dämpfung bei 50 MHz: 4,3 dB/100 m
- Dämpfung bei 100 MHz: 6 dB/100 m
- Dämpfung bei 450 MHz: 12,9 dB/100 m
- Dämpfung bei 860 MHz: 18,2 dB/100 m
- Dämpfung bei 1000 MHz: 19,7 dB/100 m
- Dämpfung bei 2150 MHz: 29,9 dB/100 m
- Dämpfung bei 2400 MHz: 31,8 dB/100 m
- Rückflussdämpfung 5 ? 470 MHz: ? 26 dB
- Rückflussdämpfung 470 ? 862 MHz: ? 25 dB
- Rückflussdämpfung 862 ? 1000 MHz: ? 23 dB
- Rückflussdämpfung 1000 ? 2150 MHz: ? 20 dB
- Schirmdämpfung 30 ? 3000 MHz typ.: 135 dB
- Kopplungswiderstand 5 ? 30 MHz: ? 2,5 mOhm/m
- Gleichstromwiderstand: ? 34 ?/km
- Max. zul. Zugkraft: 120 N
- Zul. Umgebungstemperatur Inst.: -25 bis +70 °C
Maße & Gewicht

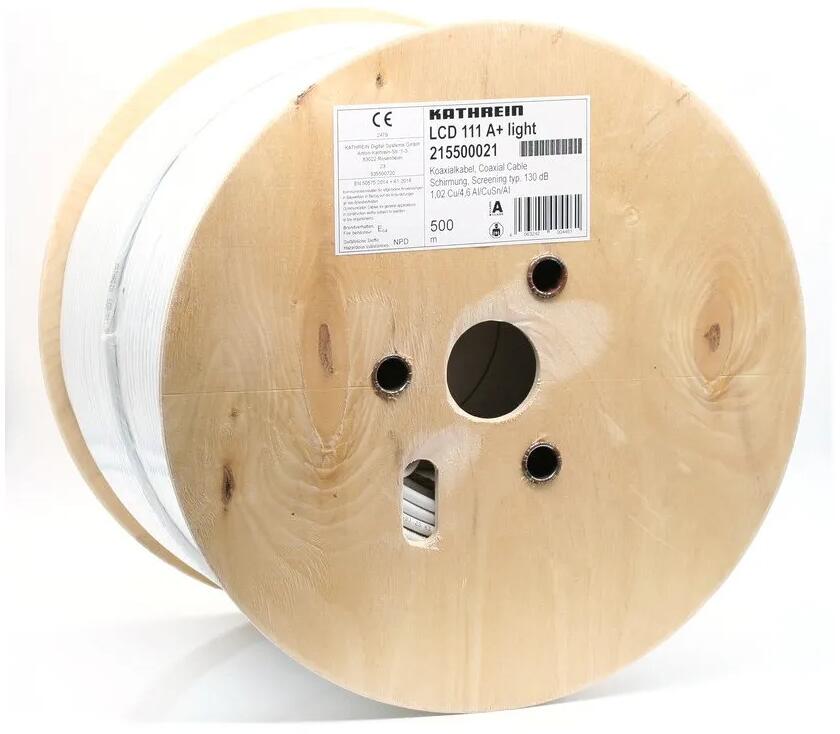

- Einwegtrommel: 500 m
- Gewicht ca.: 4,8 kg/100 m
| Produkttyp | Koaxialkabel |
| Kabellänge [m] | 500 |
