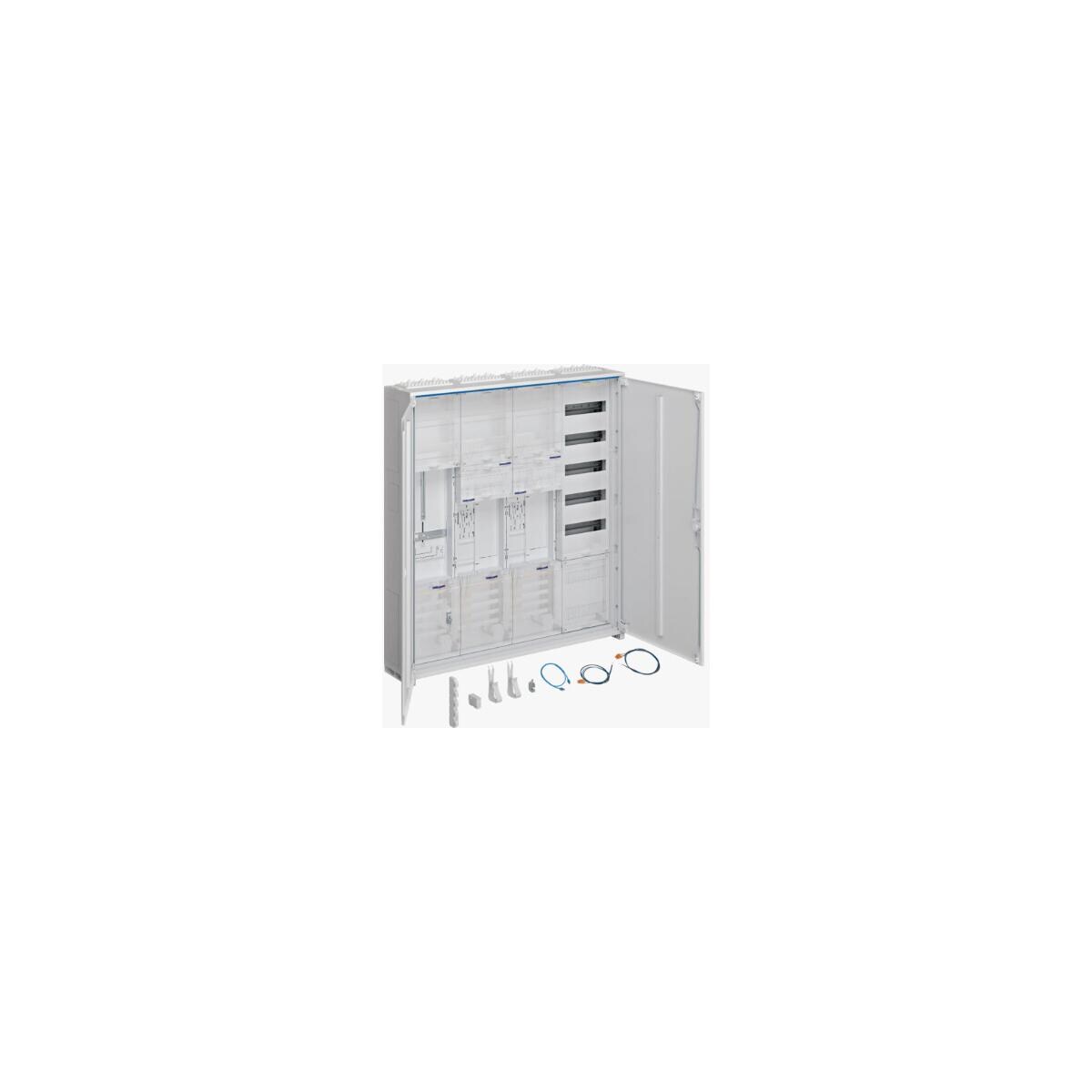

Komplettschrank, univers Z, 2ZP, 1 SG, BKE-I, APZ, VT5, H=1100 mm, 4-feldig
Der univers Z Komplettschrank bietet eine effiziente Lösung für die Installation von Stromzählern. Mit Abmessungen von H=1100mm und einer Konfiguration von 2 Zählerplätzen sowie einem Steuergerätfeld ist er ideal für Aufputz-Montage. Die Integration einer APZ und einer BKE-I optimiert die Sicherheit und Funktionalität. Der Schrank mit 4 Feldern ermöglicht eine flexible Anpassung an unterschiedliche Installationsbedürfnisse und ist nach VDE-Normen zertifiziert.
Technische Daten:
Abmessungen
- Höhe: 1100 mm
- Breite: 1050 mm
- Tiefe: 205 mm
- Breite/Dicke Sammelschiene: 5-5 mm
- Höhe Sammelschiene: 12 mm
Ausstattung
- Anzahl Felder: 4
- Anzahl Zählerplätze 63 A: 2
- Anzahl Zählerplätze 80 A: 0
- Anzahl der Leerplätze: 2
- Anzahl Zählerfeld (Einbausatz): 2
- Anzahl 3-Punkt-Aufnahmen für SG/TRE: 1
- Anzahl Reihen: 5
- Multimedia Feld Bereich: Ohne
- Anzahl Sammelschienendurchführungen: 2
Sicherheit
- Schutzart IP: IP44
- Schutzklasse: Schutzklasse II
Konnektivität
Abdeckung, Tür
- Anzahl Schranktüren: 2
- Ausführung des Handgriffes: Klappgriff mit Vorreiber
Werkstoff
- Farbe: Reinweiß
- RAL Nummer: 9010
Netzform
Kapazität
Anschluss
- Art der Sammelschieneneinspeiseklemme: ESA 5-polig 1 - 25 mm²
- Anzahl der RJ45 Anschlüsse: 2
- Anordnung PE/N-Klemme im Verteilerfeld: Horizontal
Architektur
| Höhe [mm] | 1100 |
| Breite [mm] | 1050 |
| Schutzart | IP44 |
| Tiefe [mm] | 205 |
| Felder | 4 |
