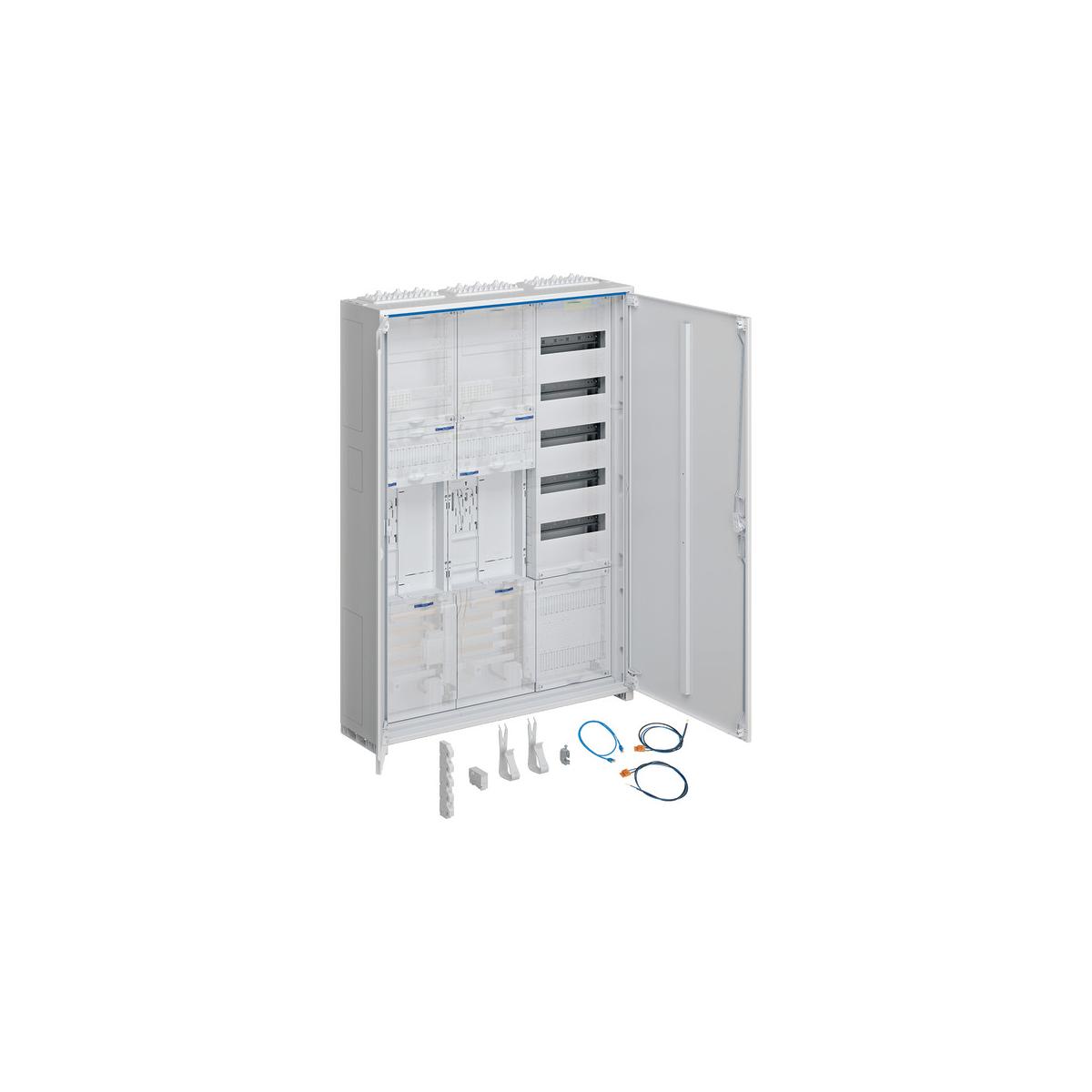

Komplettschrank, univers Z, 2 Zählerplätze, BKE-I, APZ, VT5, H=1100mm, 3-feld
Der Zähler-Komplettschrank univers Z mit zwei Zählerplätzen und einem APZ bietet eine integrierte BKE-Interface. Mit einer Höhe von 1100mm und ausgelegt für die Aufputz-Montage, eignet sich dieser Schrank ideal für die Installation in Einfamilienhäusern oder gewerblichen Gebäuden. Die 3-Feld-Konstruktion ermöglicht eine flexible Anpassung an unterschiedliche Anforderungen der Energieversorgung und Netzverteilung.
Technische Daten:
- Höhe installiertes Produkt: 1100 mm
- Breite installiertes Produkt: 800 mm
- Tiefe installiertes Produkt: 205 mm
- Anzahl Felder: 3
- Schutzart: IP44
- Schutzklasse: Schutzklasse II
- Montageart: Aufputz, Unterputz, teilversenkt
- Türschliessungstyp: Klappgriff mit Vorreiber und Stangenverschluß
- Farbe: reinweiß RAL 9010
- Zähleraufnahme: eHZ System
- Anzahl Zählerplätze ? 63 A: 2
- Anzahl Zählerplätze >= 80 A: 0
- Anzahl Reserveplätze: 2
- Anzahl Zählerfelder (Einbausätze): 2
- Anzahl 3-Punkt-Aufnahmen für SG/TRE: 0
- Anzahl Verteilerfelder: 1
- Anzahl Reihen: 5
- Mit Multimediafeld: nein
- Netzform: TT/TN-S
- Sammelschienendicke: 5 mm
- Sammelschienenhöhe: 12 mm
- Sammelschieneneinspeiseklemmen enthalten: ESA 5-polig 1-25 mm²
- Ausstattung NAR Zählerfeld: mit Sammelschienen 5-polig und Hutschienenadapter
- Hauptgerät NAR Zählerfeld: für Einbau von selektivem Hauptleitungsschutzschalter
- Zusatzgerät NAR Zählerfeld: Leitungsschutzschalter 1-polig 25kA
- Hauptgerät AAR Zählerfeld: Hauptleitungsabzweigklemme 5-polig berührungssicher bis 25mm²
- Zusatzgerät AAR Zählerfeld: leer
- PE/N-Klemmen AAR Zählerfeld: leer
- Ausstattung Zählerplatz:ohne BKE-Datenschnittstelle
- Anzahl RJ45-Schnittstellen: 2
- Anzahl Sammelschienendurchführungen: 2
- Zusatzgerät NAR SG/TRE-Feld: Steuerleitungsklemme 7-polig mit Federklemme
- Ausstattung NAR Verteilerfeld: mit APZ + RJ45, unten
- Anordnung PE/N-Klemme im Verteilerfeld: waagerecht
- Modulargeräte im Verteilerfeld enthalten: Nein
| Höhe [mm] | 1100 |
| Breite [mm] | 800 |
| Schutzart | IP44 |
| Tiefe [mm] | 205 |
| Felder | 3 |
