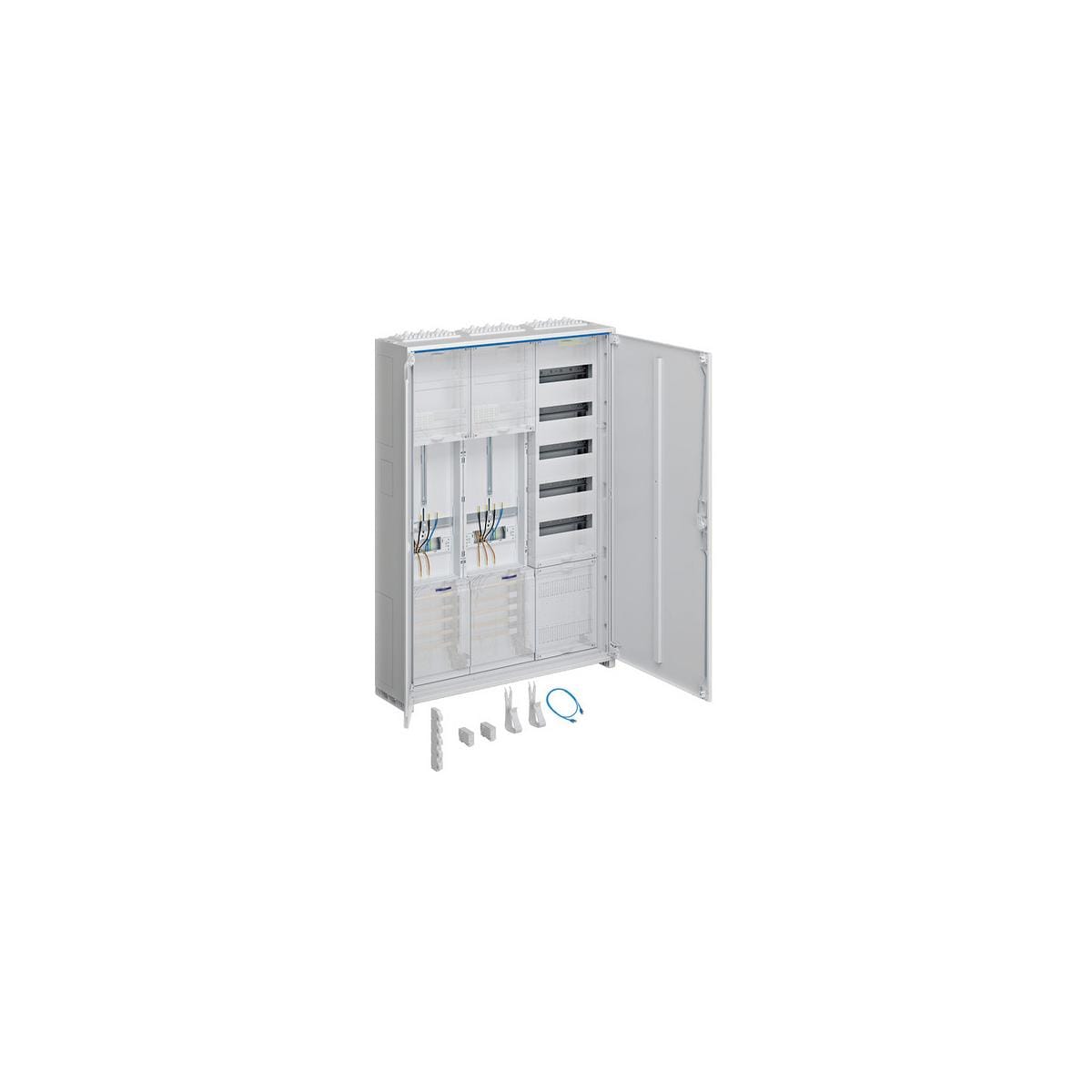

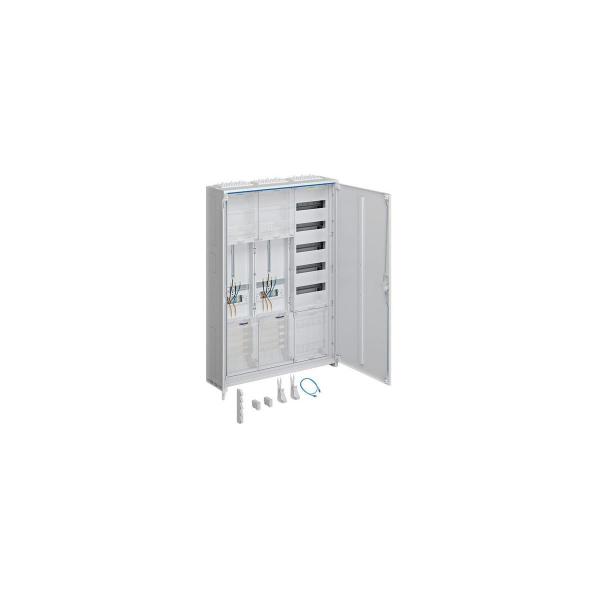

Komplettschrank, universZ, 1100x800x205mm, SKII, IP44, 2ZP, VF-5rh, APZ, 3-Feld
Komplettschrank univers Z, 3 feldriger Ausführung, Maße: 1100x800x205mm, Schutzklasse II, Schutzart IP44. Ausgelegt für Aufputz-Montage. Der Schrank beinhaltet zwei Zählerplätze und ein fünfreihiges Verteilerfeld mit Abschlusspunkt (APZ) im Zählerplatz. Optimiert für den Einsatz in Umgebungen, die einen erhöhten Schutz gegen Fremdkörper und Spritzwasser erfordern.
Technische Daten:
- Höhe installiertes Produkt: 1100 mm
- Breite installiertes Produkt: 800 mm
- Tiefe installiertes Produkt: 205 mm
- Schutzart: IP44
- Schutzklasse Schutzklasse: II
- Material des Gehäuses: Stahlblech
- Montageart: Aufputz/Unterputz/teilversenkt
- Anzahl Türen: 2
- Türschliessungstyp: Klappgriff mit Vorreiber und Stangenverschluß
- Anzahl der Schlösser: 1
- Farbe: reinweiß RAL 9010
- Zähleraufnahme: 3-Punkt System
- Anzahl Zählerplätze ? 63 A: 2
- Anzahl Zählerfelder (Einbausätze): 2
- Anzahl Verteilerfelder: 1
- Anzahl der Verteilerreihen: 5
- mit Multimediafeld: nein
- Anzahl Felder: 3
- Netzform: TN-S
- Polanzahl Verdrahtung: 5-polig
- Sammelschienendicke: 5 mm
- Sammelschienenhöhe: 12 mm
- Sammelschienenabstand: 40 mm
- Sammelschieneneinspeiseklemmen enthalten: ESA 5-polig1-25 mm²
- Leitungsquerschnitt Zählerzugangsleitung: 10 mm²
- Leitungsquerschnitt Zählerabgangsleitung: 10 mm²
- Ausstattung UAR Zählerfeld: mit Sammelschienen 5-polig
- Hauptgerät UAR Zählerfeld: für Einbau von selektivem Hauptleitungsschutzschalter
- Zusatzgerät UAR Zählerfeld: leer
- Hauptgerät OAR Zählerfeld: Hauptleitungsabzweigklemme 5-polig berührungssicher bis 25mm²
- Zusatzgerät OAR Zählerfeld: leer
- PE/N-Klemmen OAR Zählerfeld: leer
- Ausstattung: Zählerplatz ohne Zählersteckklemme
- Anzahl RJ45-Schnittstellen: 2
- Ausstattung UAR Verteilerfeld: mit APZ + RJ45, unten
- Anordnung PE/N-Klemme im Verteilerfeld: waagerecht
- Modulargeräte im Verteilerfeld enthalten: nein
- Typ des zubehör: keine Verwendung
- Anzahl Sammelschienendurchführungen: 2
| Höhe [mm] | 1100 |
| Breite [mm] | 800 |
| Schutzart | IP44 |
| Tiefe [mm] | 205 |
| Felder | 3 |
