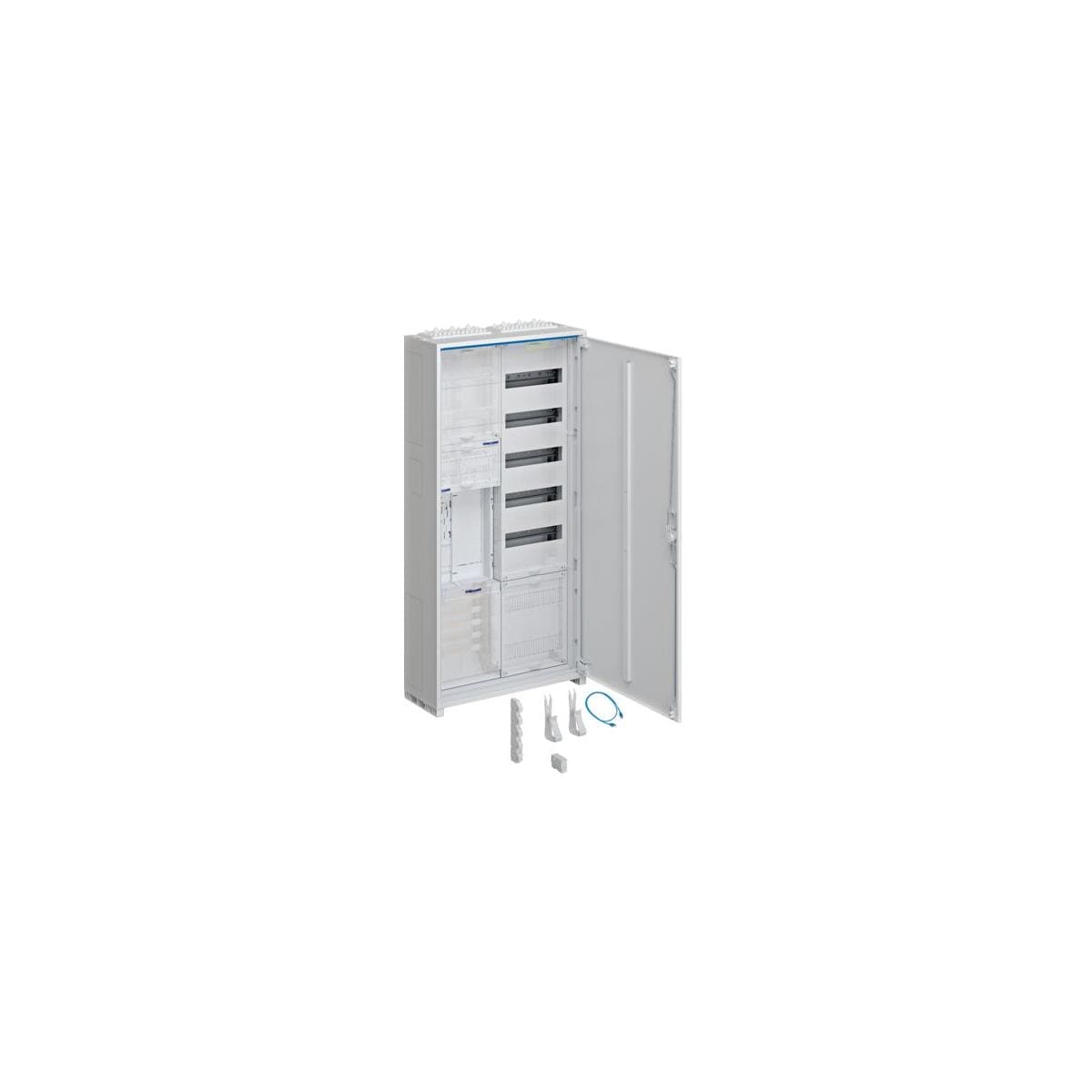

Komplettschrank, univers Z, 1ZP, eHZ, APZ, VT5, H=1100mm, 2-feldig, ESA
Der Zähler-Komplettschrank, univers Z, ist für einen Zählerplatz und einen Abschlusspunkt Zählerplatz (APZ) konzipiert. Mit einer Höhe von 1100 mm und zweifeldriger Ausführung bietet er Platz für elektronische Haushaltszähler (eHZ). Die VT5-Ausstattung ermöglicht eine effiziente Energieverteilung und -messung in Aufputzmontage. Ideal für die Installation in Gebäuden, die eine sichere und normgerechte Energieverteilung erfordern.
Technische Daten:
- Höhe installiertes Produkt 1100 mm
- Breite installiertes Produkt 550 mm
- Tiefe installiertes Produkt 205 mm
- Anzahl Felder 2
- Schutzart IP44
- Schutzklasse Schutzklasse II
- Montageart Aufputz, Unterputz, teilversenkt
- Anzahl der Türen 1
- Türschliessungstyp Klappgriff mit Vorreiber und Stangenverschluß
- Farbe reinweiß RAL 9010
- Zähleraufnahme eHZ System
- Anzahl Zählerplätze ? 63 A 1
- Anzahl Zählerplätze >= 80 A 0
- Anzahl Reserveplätze 1
- Anzahl Zählerfelder (Einbausätze) 1
- Anzahl 3-Punkt-Aufnahmen für SG/TRE 0
- Anzahl Verteilerfelder 1
- Anzahl Reihen 5
- Mit Multimediafeld nein
- Netzform TN-S
- Sammelschienendicke 12 mm
- Sammelschieneneinspeiseklemmen enthalten ESA 5-polig 1-25 mm²
- Ausstattung NAR Zählerfeld mit Sammelschienen 5-polig
- Hauptgerät NAR Zählerfeld leer
- Zusatzgerät NAR Zählerfeld leer
- Hauptgerät AAR Zählerfeld Hauptleitungsabzweigklemme 3-polig bis 25mm²
- Zusatzgerät AAR Zählerfeld leer
- PE/N-Klemmen AAR Zählerfeld Schraubklemmen 4x5 Klemmstellen
- Ausstattung Zählerplatz mit BKE-Datenschnittstelle
- Anzahl RJ45-Schnittstellen 2
- Anzahl Sammelschienendurchführungen 2
- Ausstattung NAR Verteilerfeld mit APZ + RJ45, unten
- Anordnung PE/N-Klemme im Verteilerfeld waagerecht
- Modulargeräte im Verteilerfeld enthalten nein
| Höhe [mm] | 1100 |
| Breite [mm] | 550 |
| Schutzart | IP44 |
| Tiefe [mm] | 205 |
| Felder | 2 |
