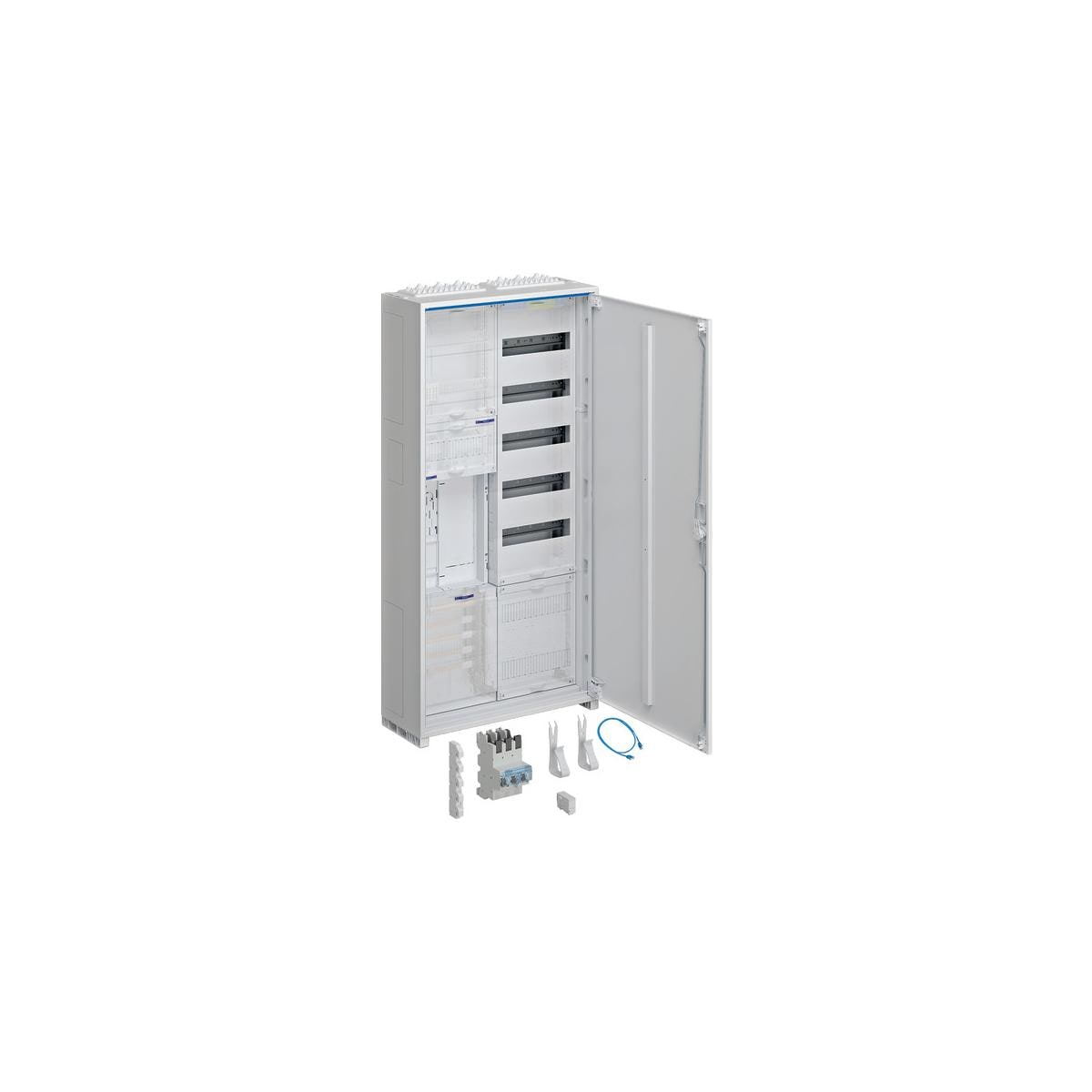

Komplettschr., univ.Z 1ZP RES BKE-I VT5 APZ SLS 63A, ESA, 1100x550x205mm, IP44
Der Zähler-Komplettschrank, Modell BKE-I VT5, bietet eine effiziente Lösung für die Installation von Stromzählern. Mit den Maßen 1100x550x205 mm und einem IP Standard 44 ist dieser Schrank für den Aufputz geeignet. Er unterstützt einen 1-Zählerplatz mit einem Abschlusspunkt Zählerplatz (APZ) und einem SLS-Schalter mit 63 Ampere. Die Einheit ist ausgestattet mit einer ESA für erhöhte Sicherheitsanforderungen. Ideal für den Einsatz in Umgebungen, die sichere Elektroinstallationen erfordern.
Technische Daten:
- Höhe installiertes Produkt: 1100 mm
- Breite installiertes Produkt: 550 mm
- Tiefe installiertes Produkt: 205 mm
- Anzahl Felder: 2
- Schutzart: IP44
- Schutzklasse: Schutzklasse II
- Montageart: Aufputz, Unterputz, teilversenkt
- Türschliessungstyp: Klappgriff mit Vorreiber und Stangenverschluß
- Farbe: reinweiß RAL 9010
- Zähleraufnahme: eHZ System
- Anzahl Zählerplätze ? 63 A: 1
- Anzahl Zählerplätze >= 80 A: 0
- Anzahl Reserveplätze: 1
- Anzahl Zählerfelder (Einbausätze): 1
- Anzahl 3-Punkt-Aufnahmen für SG/TRE: 0
- Anzahl Verteilerfelder: 1
- Anzahl Reihen: 5
- Mit Multimediafeld: nein
- Netzform: TN-S
- Sammelschienendicke: 5 mm
- Sammelschienenhöhe: 12 mm
- Sammelschieneneinspeiseklemmen enthalten: ESA 5-polig 1-25 mm²
- Ausstattung NAR Zählerfeld: mit Sammelschienen 5-polig
- Hauptgerät NAR Zählerfeld: für Einbau von selektivem Hauptleitungsschutzschalter
- Zusatzgerät NAR Zählerfeld: leer
- Hauptgerät AAR Zählerfeld: Hauptleitungsabzweigklemme 3-polig berührungssicher bis 25mm²
- Zusatzgerät AAR Zählerfeld: leer
- PE/N-Klemmen AAR Zählerfeld: leer
- Ausstattung Zählerplatz:ohne BKE-Datenschnittstelle
- Anzahl RJ45-Schnittstellen: 2
- Anzahl Sammelschienendurchführungen: 2
- Ausstattung NAR Verteilerfeld: mit APZ + RJ45, unten
- Anordnung PE/N-Klemme im Verteilerfeld: waagerecht
- Modulargeräte im Verteilerfeld enthalten: Nein
| Höhe [mm] | 1100 |
| Breite [mm] | 550 |
| Schutzart | IP44 |
| Tiefe [mm] | 205 |
| Felder | 2 |
