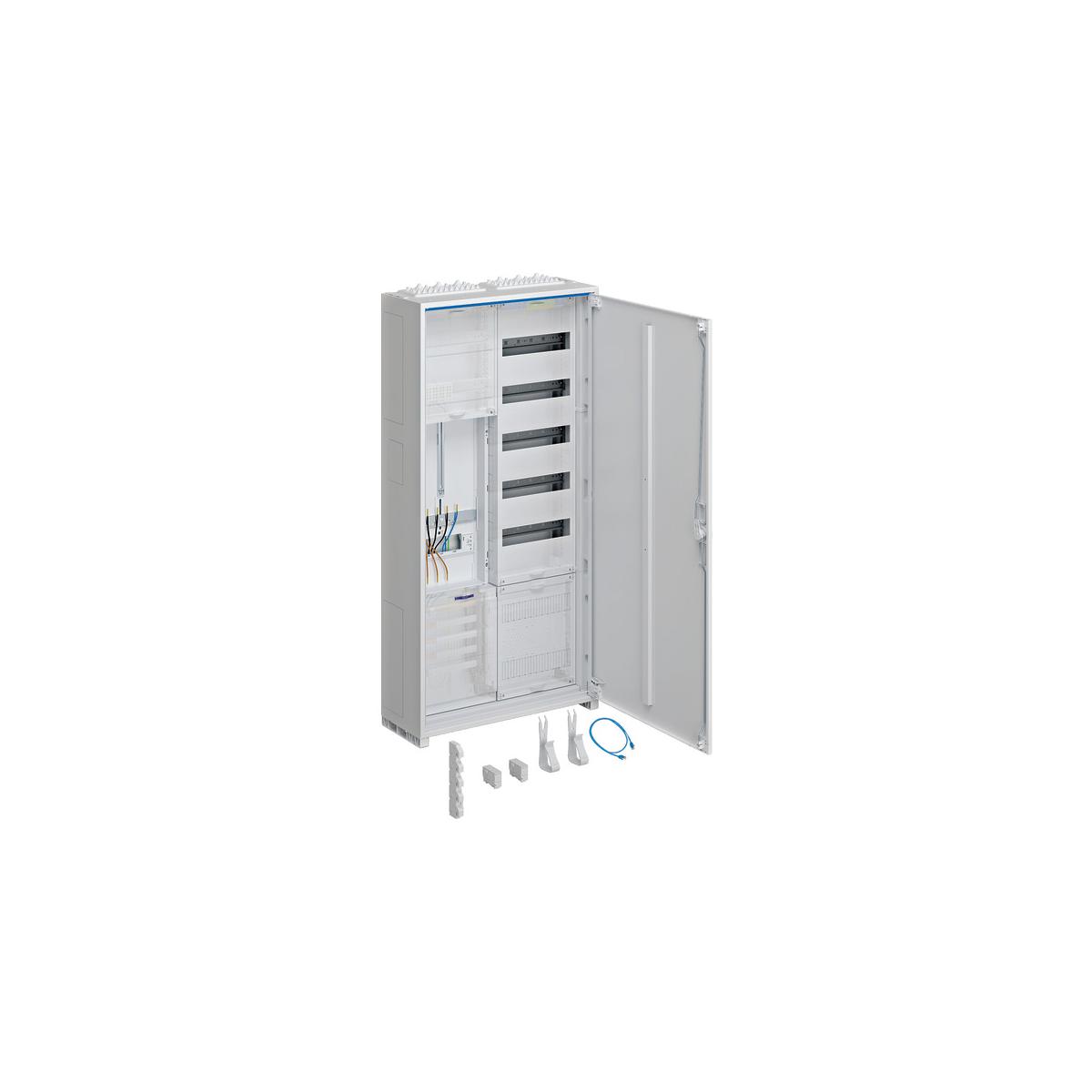

Komplettschrank, univers Z, 1 Zählerplatz, 3P., APZ, VT5, H=1100mm, 2-feld, ESA
Der univers Z Komplettschrank bietet einen Zählerplatz für 3-Punkt Zählerplatz und eine Abschlusspunkt (APZ) im Zählerplatz. Mit einer Höhe von 1100mm und zweifeldriger Ausführung mit 5 Hutschienen für 5x12 Platzeinheiten, eignet sich dieser Aufputz-Stromzählerschrank optimal für die Installation in Wohn- und Geschäftsbereichen. Der Schrank entspricht den aktuellen VDE-Normen und gewährleistet eine sichere und normkonforme Elektroinstallation.
Technische Daten:
- Höhe installiertes Produkt: 1100 mm
- Breite installiertes Produkt: 550 mm
- Tiefe installiertes Produkt: 205 mm
- Anzahl Felder: 2
- Schutzart: IP44
- Schutzklasse: Schutzklasse II
- Montageart: Aufputz, Unterputz, teilversenkt
- Anzahl der Türen: 1
- Anzahl der Schlösser: 1
- Türschliessungstyp: Klappgriff mit Vorreiber und Stangenverschluß
- Zähleraufnahme: 3-Punkt System
- Anzahl Zählerplätze ? 63 A: 1
- Anzahl Zählerplätze >= 80 A: 0
- Anzahl Reserveplätze: 0
- Anzahl Zählerfelder (Einbausätze): 1
- Anzahl 3-Punkt-Aufnahmen für SG/TRE: 0
- Anzahl Verteilerfelder: 1
- Anzahl Reihen: 5
- Mit Multimediafeld: nein
- Netzform: TN-S
- Sammelschienendicke: 5 mm
- Sammelschienenhöhe: 12 mm
- Sammelschieneneinspeiseklemmen enthalten: ESA 5-polig 1-25 mm²
- Ausstattung NAR Zählerfeld: mit Sammelschienen 5-polig
- Hauptgerät NAR Zählerfeld: für Einbau von selektivem Hauptleitungsschutzschalter
- Hauptgerät AAR Zählerfeld: Hauptleitungsabzweigklemme 5-polig berührungssicher bis 25mm²
- PE/N-Klemmen AAR Zählerfeld: Schraubklemmen 2x5 Klemmstellen
- Ausstattung Zählerplatz: ohne Zählersteckklemme
- Anzahl RJ45-Schnittstellen: 2
- Anzahl Sammelschienendurchführungen: 2
- Ausstattung NAR Verteilerfeld: mit APZ + RJ45, unten
- Anordnung PE/N-Klemme im Verteilerfeld: waagerecht
- Modulargeräte im Verteilerfeld enthalten: Nein
| Höhe [mm] | 1100 |
| Breite [mm] | 550 |
| Schutzart | IP44 |
| Tiefe [mm] | 205 |
| Felder | 2 |
