Hager XEV1K22T2SEMC witty solar Ladestation, Wallbox, 22kW, Ladesteckdose Typ 2, Set mit Energiemanagement Controller flow und Netzzähler, weiß

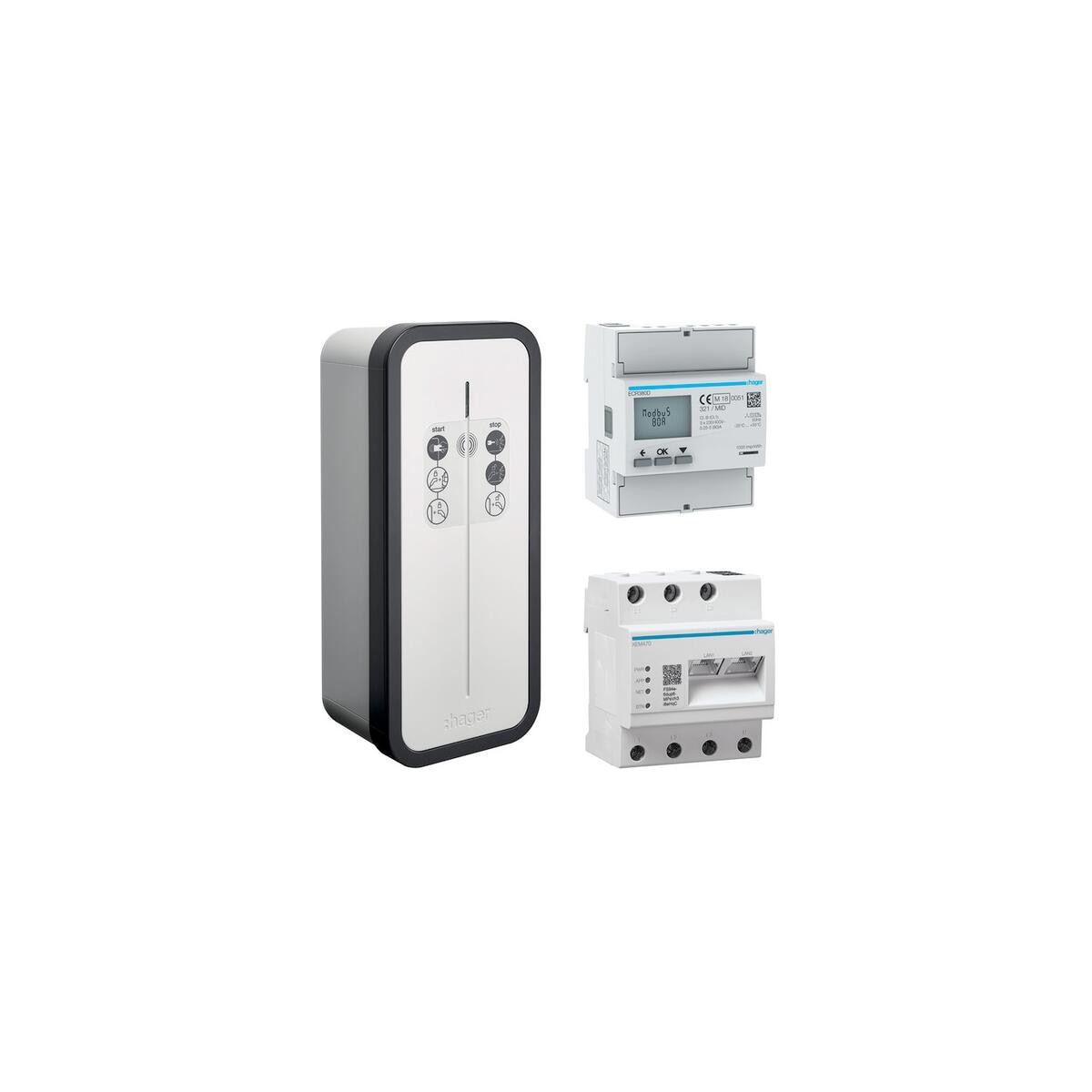

Hager witty solar Set mit Energiemanagement Controller flow und Netzzähler

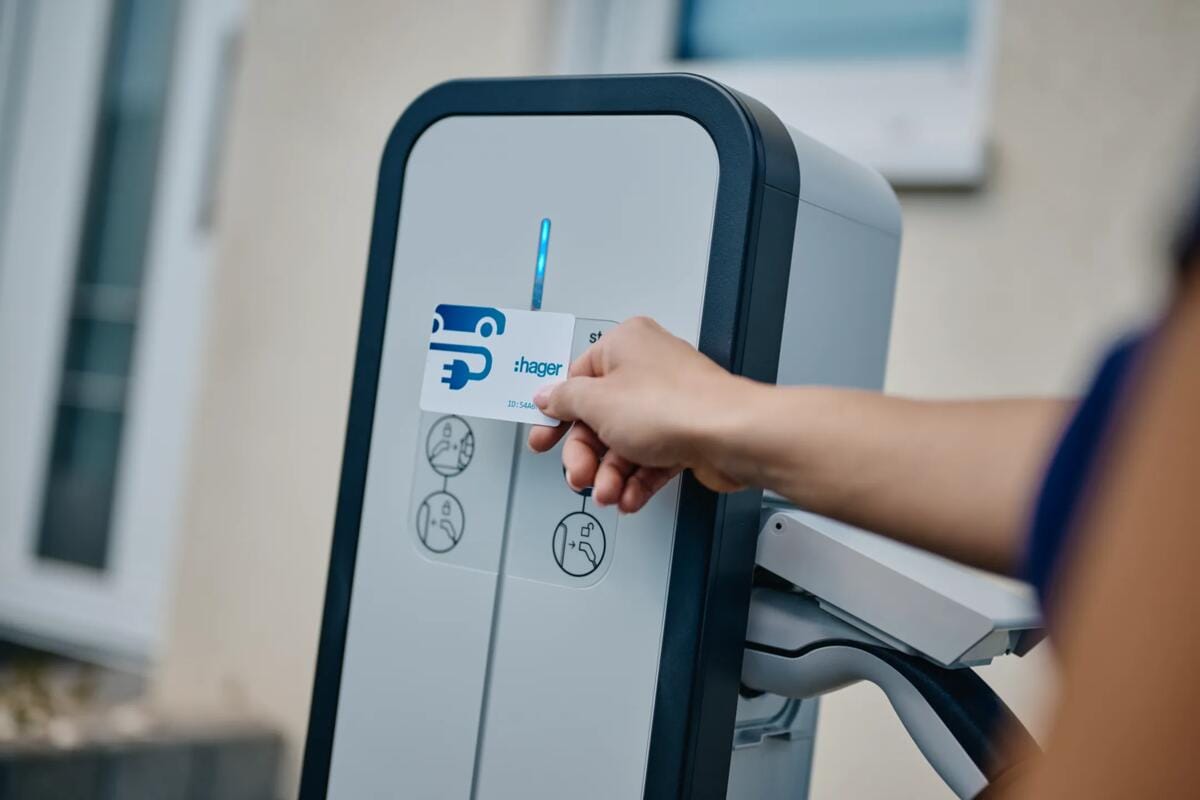

Witty solar Set mit Energiemanagement Controller flow und Netzzähler. Wallbox Ladestation Set für selbstgenutztes Ein-/Zweifamilienhaus mit Photovoltaikanlagen bestehend aus einer Ladestation bis 22 kW, ein Energie Management Controller zur Steuerung des Energiespeichers und der Ladestation sowie ein 3-phasig Direkt-Energiezähler mit Modbus-Anschluss und MID zertifiziert. Ladestation mit UV-beständigem Kunststoffgehäuse zur Ladung von Elektro- oder Plug-in-Hybridfahrzeugen. Ladebetriebsart Mode 3 nach DIN EN IEC 61851-1 (VDE 0122-1) über Mode 3 Steckdose Typ 2, abgesichert über die Zuleitung der Ladestation 32 A (3-phasig). Fest installierte Ladestation zur Verwendung im Innen-/Außenbereich. Freie Nutzung oder Zugangsberechtigung via RFID-Authentifizierung. Bestehend aus Wandgehäuse, Kabeleinführung zur Spannungsversorgung, Helligkeitssensor, RFID-Lesegerät (Sensor) und LED-Anzeige (Status, Ladestand, Fehler). Die Betriebsart (1- oder 3-phasig) und der Ladestrom (10 - 32 A) werden im integrierten Ladecontroller eingestellt. Der Energiemanagement Controller XEM470 erfolgt die Integration der Ladestation in das intelligente, häusliche Energienetzwerk. Diese Anbindung ermöglicht die automatische Steuerung der maximalen Ladeleistung (Blackoutschutz), koordiniertes Laden mit flexiblen Stromtarifen (wenn verfügbar) und kostenoptimierte intelligente Laden mit verschiedenen Lademodi (Boost-Modus, rein PV-Überschussladen, Budgetladung, Zeitabhängige Budgetladung).

Zusätzlich informiert der Energiemanagement Controller über alle Stromzuflu?sse/-verbrauche im Haus. Der Direkt-Energiezähler (Zweirichtungszähler) mit Modbus-Anschluss ist MID zertifiziert. Zur Messung von Energiebezug- und Energielieferung in allen Netzsystemen geeignet. Bis zu 8 Tarifzählungen möglich (2 Tarifzählungen über 230 V AC und Modbus, zusätzlich 6 Tarifzählungen über Modbus ansteuerbar). Digitales Display mit Beleuchtung zur Anzeige von bezogener und gelieferter Wirk- (kWh) und Blindenergie (kvarh) für alle Tarife. Zusätzlich werden je Außenleiter die Echtzeitmesswerte für Wirkleistung (kW), Blindleistung (kvar), Scheinleistung (kVA), Spannung (V), Strom (A), Leistungsfaktor, Frequenz (Hz) und Tarif in einer Auflösung bis zu 9 Stellen inklusive zwei Nachkommastellen angezeigt. Neben den zuvor genannten Messwerten können über Modbus auf die aktuellen Summen-Messwerte von Wirkleistung (kW), Blindleistung (kvar) und Scheinleistung (kVA) sowie den Leistungsfaktor zugegriffen werden. Außerden können die Werte des Teilzählers für Wirkenergie von jedem Tarif über Modbus einzeln zurückgesetzt werden. Endwiderstand (120 Ohm) zum Abschluss der Modbusleitung integriert. Alle Messwerte und Energiewerte für Tarif 1 und Tarif 2 können zusätzlich über eine IR-Schnittstelle ausgegeben werden. Verdrahtungsfehler und Anschlussfehler werden angezeigt und die Messdaten werden periodisches abgespeichert. Die Spannungsversorgung der Ladestation muss über einen separaten Stromkreis erfolgen. Der Anschluss mehrerer Ladestationen an denselben Stromkreis ist nicht erlaubt. Jede Ladestation ist mit einem kombinierten Fehlerstrom- und Leitungsschutzschalter (RCBO) Typ A oder separat mit einem FI-Schutzschalter (RCD) Typ A und einem Leitungsschutzschalter (MCB) abzusichern. Ein FI-Schutzschalter Typ B ist nicht notwendig, da eine 6 mA DC Fehlerstromerkennung integriert ist. Hinweis: Ein Kabelhalter, RFID Karten und Standfüße für den freistehenden Aufbau sind optional erhältlich.

Technische Daten:

Leistung

• Leistung pro Ladepunkte 22 kW
• Anschlussleistung 1,38-22,08 kW

Frequenz

• Frequenz 50-60 Hz

Spannungsversorgung

• Anzahl der Phasen für Einspeisung 3

Elektrischer Strom

• Nennstrom 32 A

Konnektivität

• Anzahl der Ladepunkte 1

Funktionen

• Mit Lastmanagement Ja

Ausstattung

• Anzahl der Steckdosen 0
• Mit Leitungsschutzschalter Nein
• Notentriegelung bei Stromausfall Ja

Anschluss

• Anschluss-/Steckertyp Typ 2S

Abmessungen

• Breite 250,50 mm
• Länge 549 mm
• Tiefe 173 mm

Installation, Montage

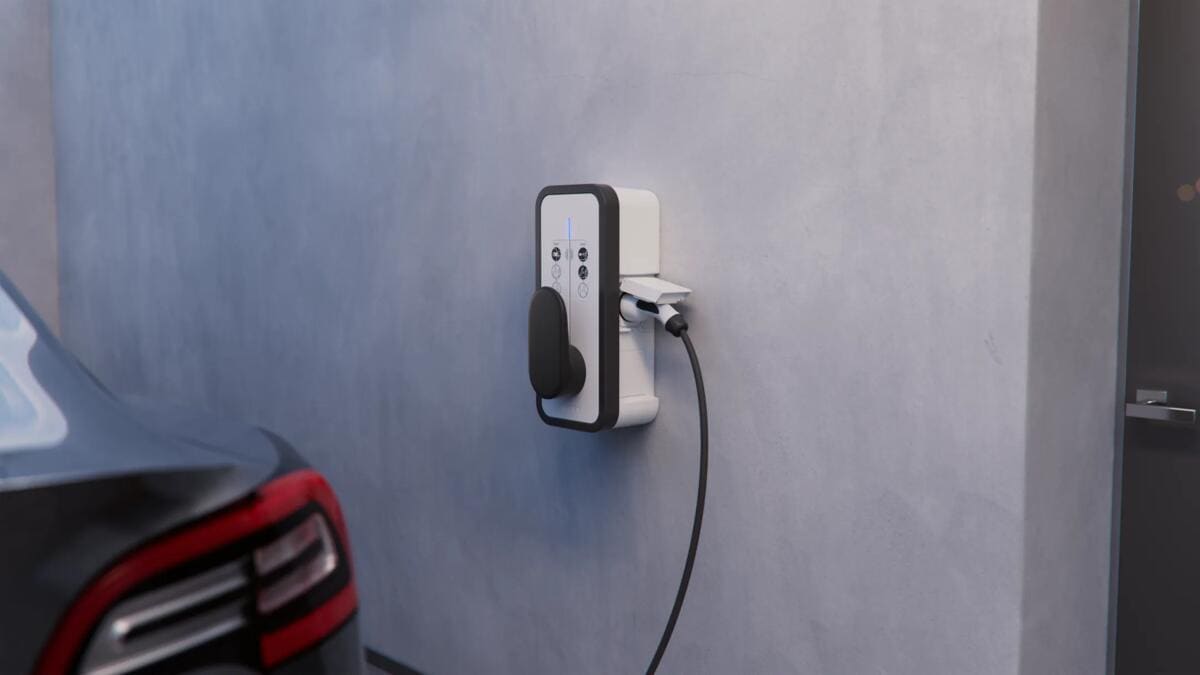

• Montage auf Wandbefestigung

Sicherheit

• Schutzart IP55
• Stoßfestigkeit IK10

Installationshinweis

Eine fachgerechte Installation von Wallboxen ist gesetzlich vorgeschrieben und sorgt für den sicheren Betrieb der Ladelösung fürs E-Auto. Damit ist gewährleistet, dass Ihr Elektroauto optimal und sicher aufgeladen wird.

Bitte wenden Sie sich für die Installation an den Netzbetreiber oder an ein in das Installateurverzeichnis des Netzbetreibers eingetragenes Installationsunternehmen.
