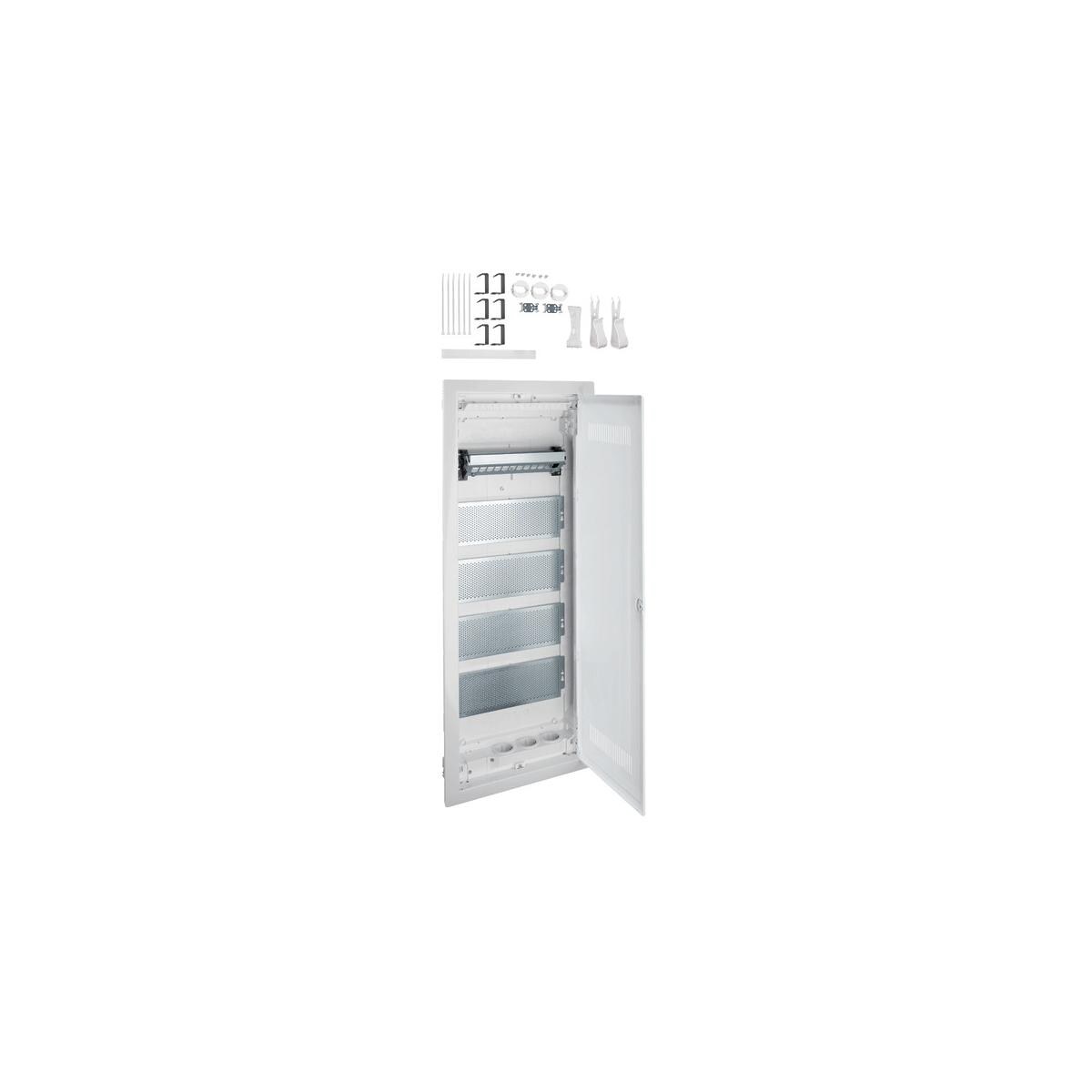

Volta Multimedia Kleinverteiler, Unterputz, 5-reihig, 60 PLE, IP30, mit geschlitzter Kunststofftür
Der Installationskleinverteiler Volta ist ein 5-reihiger Unterputzverteiler mit einer geschlitzten Kunststofftür. Dieses Modell bietet durch seine Konstruktion eine geschlitzte Kunststofftür für ein besseres WLAN-Signal. Der oberer Anschlussraum hat ein aufgerastetes 12-fach Patch-Panel zur Aufnahme von unterschiedlichen Kommunikationsmodulen. Er eignet sich ideal für moderne Multimedia-Installationen in Wohn- und Geschäftsbereichen.
Installationskleinverteiler Unterputz aus Kunststoff, nach DIN VDE 61439-3, geeignet zum Einsatz in Wohngebäuden nach DIN 18015 und zum Einbau von schutzisolierten VDI Komponenten. Schutzart IP30, Schutzklasse II schutzisoliert.
Bestehend aus: Kunststoff-Mauerkasten mit serienmäßigem Leitungsabfang, ausbrechbarem Leitungseinführungsschieber mit Schnappbefestigung, integrierter Wasserwaage und verzinkten Stahlblech-Befestigungslaschen. Verdrehbarer Blendrahmen mit Lüftungstür aus Stahlblech, pulverbeschichtet und eingebrannt, mit 15 mm Putzausgleich. Lüftungstür, frontbündig mit innenliegenden handbedienbaren Scharnieren. Türverschluss mit frontbündiger Griffmulde und selbsttätig zurückklappendem Griff, Türanschlag rechts oder links ohne Blendrahmen-Demontage.
Oberer Anschlussraum: Patch Panel und DIN-Hutschiene isoliert aufgerastet zur Aufnahme von unterschiedlichen Kommunikationsmodulen, für den geforderten Funktionspotentialausgleich nach DIN EN 50310 (VDE 0800-2-310) sind am Patch Panel 2 Schraubbefestigungen vorhanden. Beschriftungsmöglichkeit mit beiliegendem Bezeichnungsstreifen zur Portbeschriftung. Vormontierte gelochte Montageplatten aus verzinktem Stahlblech mit 3,2 mm Lochung sind eingebaut. Ein Universalhaltebügel kann für die schraublose Befestigung von VDI-Komponenten direkt auf dem Lochblech eingehängt werden.
Im unteren Anschlussraum ist eine 3-fach Schutzkontaktsteckdose (90 Grad drehbar) montiert. Über eine Anschlussklemme sind die Steckdosen direkt anschließbar. Die Steckdosen sind mit einer beiliegenden Schutzkontaktabdeckung zur Einhaltung der Schutzklasse II bestückbar.
Technische Daten:
- Montage auf: Unterputz
- Anzahl der Schienen: 1
- Anzahl Reihen: 5
- Anzahl Felder: 1
- Anzahl Module: 60
- Anzahl der halben Module von 17,5 mm pro Klemmenschiene: 120
- Höhe: 880,50 mm
- Breite: 348 mm
- Tiefe: 94,5 mm
- Anzahl Schranktüren: 1
- Anzahl der Schlösser: 0
- Werkstoff Montageplatte: Metall
- Schutzklasse: Schutzklasse II
- Stoßfestigkeit IK: IK05
- IP-Klasse (Ingress Protection): IP30
- Halogenfrei: Nein
- Schließungstyp: Schnappverschluss, Ohne Schloss
- mit geschlitzten Kunststofftür
| Höhe [mm] | 880,5 |
| Breite [mm] | 348 |
| Schutzart | IP30 |
| Tiefe [mm] | 94,5 |
| Felder | 1 |
