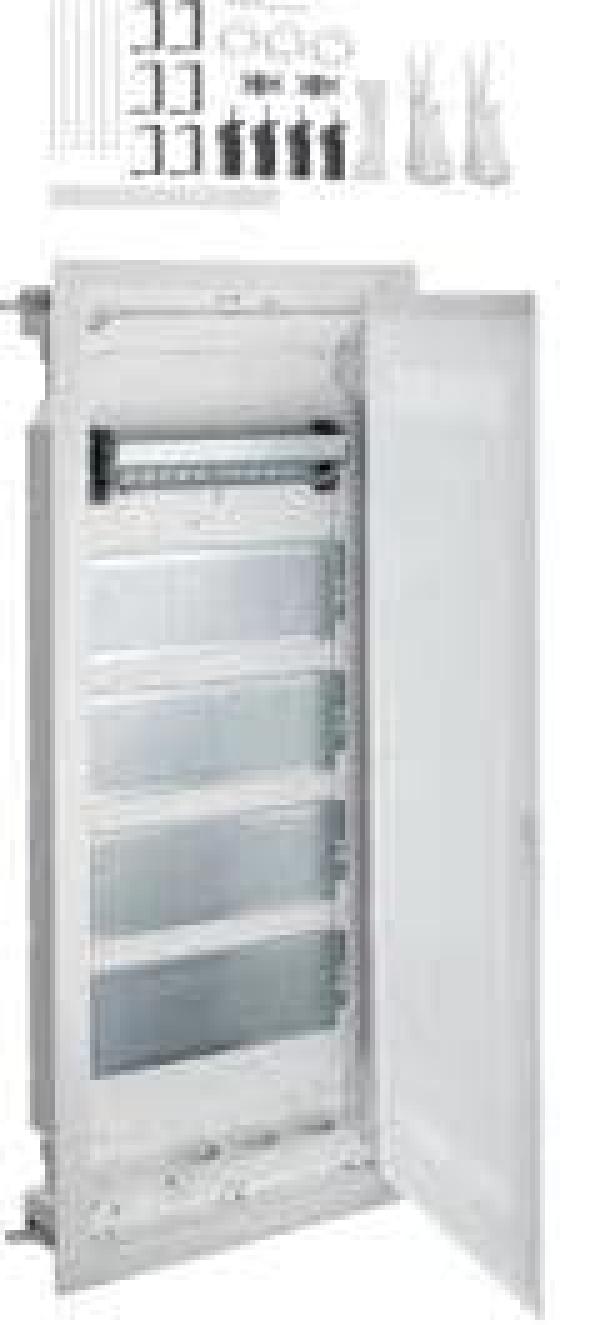

Multimedia, volta, HWV, 5-reihig, mit geschlitzter Kunststofftür
Installationskleinverteiler Hohlwand aus Kunststoff, nach DIN VDE 61439-3, geeignet zum Einsatz in Wohngebäuden nach DIN 18015 und zum Einbau von schutzisolierten VDI Komponenten. Schutzart IP30, Schutzklasse II schutzisoliert.
Bestehend aus: Kunststoff-Mauerkasten mit serienmäßigem Leitungsabfang und ausbrechbarem Leitungseinführungsschieber mit Schnappbefestigung, integrierter Wasserwaage. Hohlwandbefestigung mit Schnellfixierungshebel, seitlich oder oben/unten montierbar. Verdrehbarer Blendrahmen mit Lüftungstür aus Stahlblech mit geschlitztem Kunststoffeinsatz für ein besseres WLAN-Signal, pulverbeschichtet und eingebrannt, mit 15 mm Putzausgleich. Lüftungstür, frontbündig mit innenliegenden handbedienbaren Scharnieren. Türverschluss mit frontbündiger Griffmulde und selbsttätig zurückklappendem Griff. Türanschlag rechts oder links ohne Blendrahmen-Demontage.
Oberer Anschlussraum: Patch Panel und DIN-Hutschiene isoliert aufgerastet zur Aufnahme von unterschiedlichen Kommunikationsmodulen, für den geforderten Funktionspotentialausgleich nach DIN EN 50310 (VDE 0800-2-310) sind am Patch Panel 2 Schraubbefestigungen vorhanden. Beschriftungsmöglichkeit mit beiliegendem Bezeichnungsstreifen zur Portbeschriftung. Vormontierte gelochte Montageplatten aus verzinktem Stahlblech mit 3,2 mm Lochung sind eingebaut. Ein Universalhaltebügel kann für die schraublose Befestigung von VDI-Komponenten direkt auf dem Lochblech eingehängt werden.
Im unteren Anschlussraum ist eine 3-fach Schutzkontaktsteckdose (90° drehbar) montiert. Über eine Anschlussklemme sind die Steckdosen direkt anschließbar. Die Steckdosen sind mit einer beiliegenden Schutzkontaktabdeckung zur Einhaltung der Schutzklasse II bestückbar.
Hinweis: Ein Überspannungsschutzmodul Typ 3 kann direkt angeschlossen werden (nicht enthalten).
- Montageart :Hohlwand
- Anzahl Hutschienen :1
- Anzahl Reihen :5
- Anzahl Module :60
- Anzahl der halben Platzeinheiten von 17,5 mm :120
- Höhe installiertes Produkt :880,5 mm
- Breite installiertes Produkt :348 mm
- Tiefe installiertes Produkt :94,5 mm
- Türschliessungstyp :Schnappverschluß
- Farbe :reinweiß RAL 9010
- Tür Werkstoff :Metall,Kunststoff
- Schutzart :IP30
- Schutzklasse :Schutzklasse II
- IK Codierung der mechanischen Stoßfestigkeit :IK05
- Werkstoff :Materialmix
- Halogenfrei :ja
