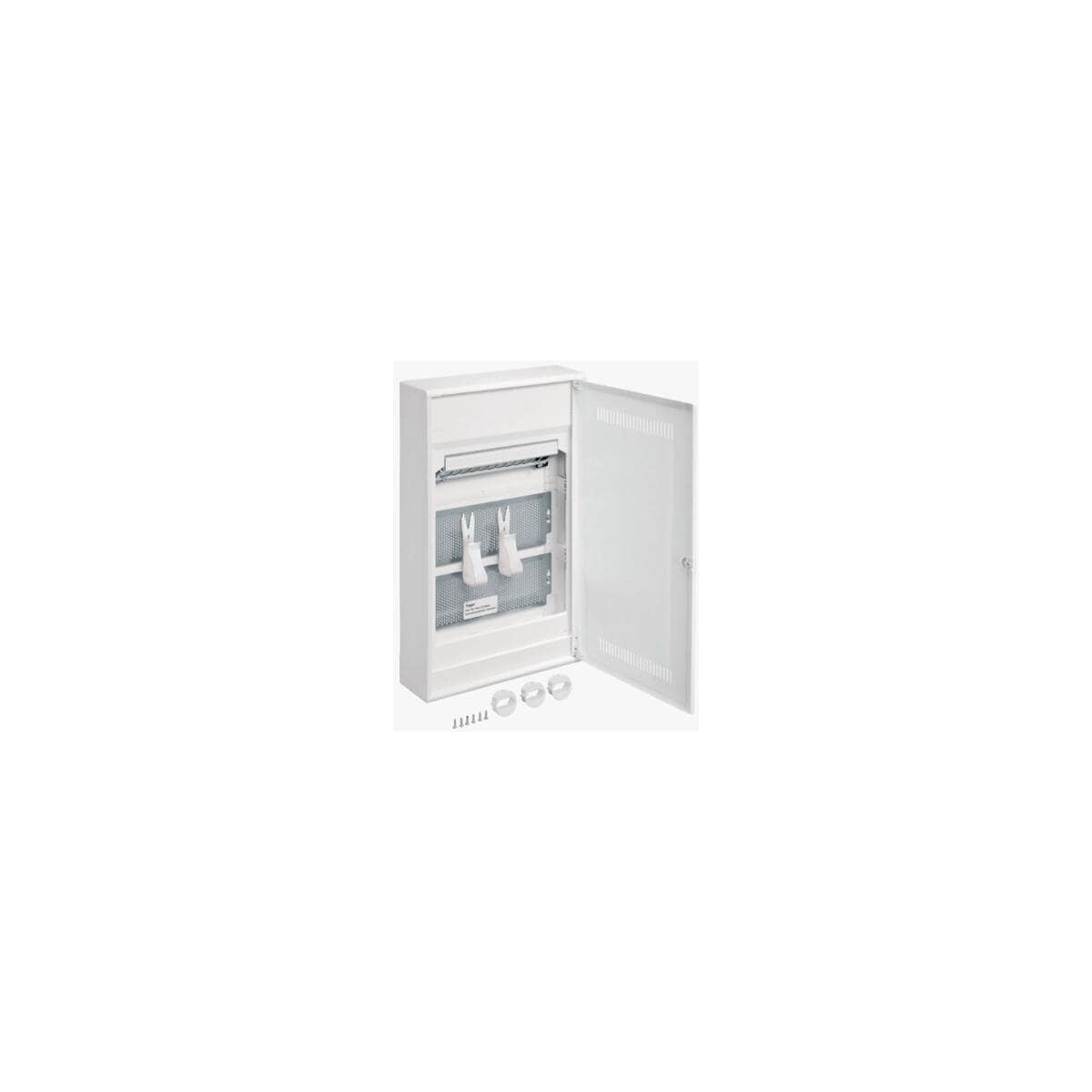

Volta Multimedia Kleinverteiler, Aufputz, 3-reihig, 36 PLE, IP30, mit geschlitzter Kunststofftür, weiß
Installationskleinverteiler Aufputz aus Kunststoff, nach DIN VDE 61439-3, geeignet zum Einsatz in Wohngebäuden nach DIN 18015 und zum Einbau von schutzisolierten VDI Komponenten. Schutzart IP30, Schutzklasse II schutzisoliert.
Bestehend aus: Kunststoffbodenplatte mit serienmäßigem Leitungsabfang, Lüftungstür aus Stahlblech pulverbeschichtet und eingebrannt, frontbündig mit innenliegenden handbedienbaren Scharnieren. Türverschluss mit frontbündiger Griffmulde und selbsttätig zurückklappendem Griff, Türanschlag rechts oder links.
Oberer Anschlussraum: Patch Panel und DIN-Hutschiene isoliert aufgerastet zur Aufnahme von unterschiedlichen Kommunikationsmodulen, für den geforderten Funktionspotentialausgleich nach DIN EN 50310 (VDE 0800-2-310) sind am Patch Panel 2 Schraubbefestigungen vorhanden. Beschriftungsmöglichkeit mit beiliegendem Bezeichnungsstreifen zur Portbeschriftung. Vormontierte gelochte Montageplatten aus verzinktem Stahlblech mit 3,2 mm Lochung sind eingebaut. Ein Universalhaltebügel kann für die schraublose Befestigung von VDI-Komponenten direkt auf dem Lochblech eingehängt werden.
Im unteren Anschlussraum ist eine 3-fach Schutzkontaktsteckdosen (90° drehbar) montiert. Über eine Anschlussklemme sind die Steckdosen direkt anschließbar. Die Steckdosen sind mit einer beiliegenden Schutzkontaktabdeckung zur Einhaltung der Schutzklasse II bestückbar. Die 3-fach Schutzkontaktsteckdose ist zusätzlich in zwei Positionen auf einer DIN-Hutschiene montierbar.
Hinweis: Ein Überspannungsschutzmodul Typ 3 kann direkt angeschlossen werden (nicht enthalten).
Technische Daten:
- Montage auf: Aufputz
- Anzahl der Schienen: 1
- Anzahl Reihen: 3
- Anzahl Felder: 1
- Anzahl Module: 36
- Anzahl der halben Module von 17,5 mm pro Klemmenschiene: 72
- Höhe: 515 mm
- Breite: 305 mm
- Tiefe: 96,5 mm
- Anzahl Schranktüren: 1
- Anzahl der Schlösser: 0
- Werkstoff Montageplatte: Acrylnitril-Styrol-Acrylester (ASA), Polycarbonat (PC)
- Schutzklasse: Schutzklasse II
- Stoßfestigkeit IK: IK05
- IP-Klasse (Ingress Protection): IP30
- Halogenfrei: Nein
- Schließungstyp: Schnappverschluss, ohne Schloss
| Höhe [mm] | 515 |
| Breite [mm] | 305 |
| Schutzart | IP30 |
| Tiefe [mm] | 97 |
| Felder | 1 |
