Highlights
- Modularer Aufbau: Bestehend aus drehbarem Basisteil und gesteckten Schutzmodulen.
- Fernmeldekontakt: Integriert für Überwachungseinrichtung mit potentialfreiem Wechsel.
- Werkzeugloser Modulwechsel: Einfacher Austausch durch Modulverriegelungssystem.
- Funktions-/Defektanzeige: Markierung im Sichtfenster für schnelle Statusüberprüfung.
- Gekapselte Bauform: Nicht ausblasende Funkenstreckenbauform für erhöhte Sicherheit.

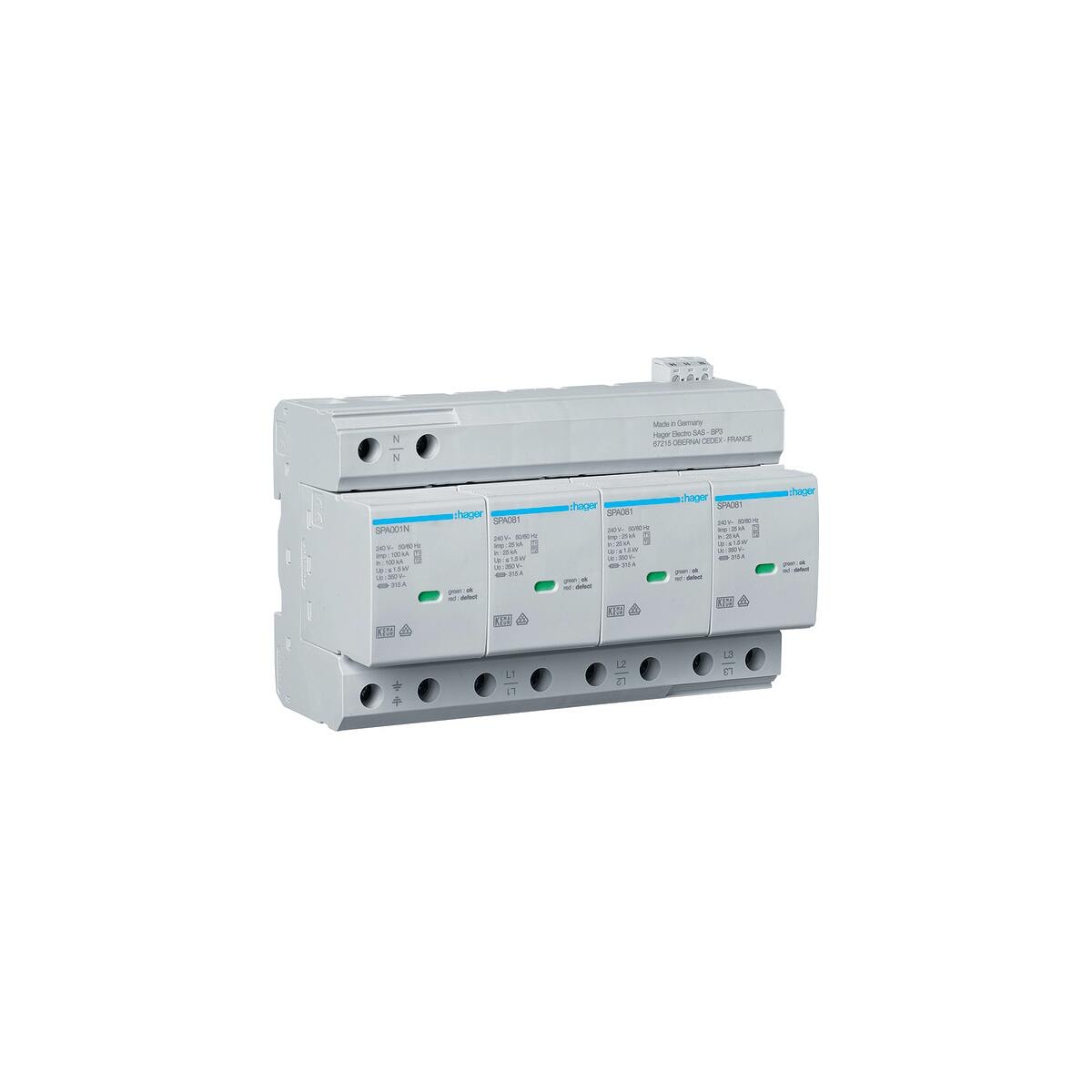

Kombiableiter T1+T2 4P, speziell für Energietechnik, gewährleistet effektiven Überspannungsschutz Typ 1+2 und Blitzstromschutz. Mit einer Nennspannung von 350V und einem Blitzstromableitvermögen von 25kA. Die Spannungsbegrenzung liegt bei 1.5kV. Geeignet für TNS/TT-Systeme, inklusive Fernmeldekontakt zur Zustandsüberwachung. Ideal für Anlagen mit hohem Risiko direkter Blitzeinschläge.
Der Kombiableiter T1+T2 4P ist ein hochentwickeltes Schutzgerät, das speziell für den Einsatz in TN-S und TT Netzformen konzipiert wurde. Er bietet einen umfassenden Schutz gegen Überspannungen und Blitzeinschläge, indem er die Funktionen eines Typ 1 und Typ 2 Ableiters in einem Gerät vereint. Dank seines modularen Aufbaus mit drehbarem Basisteil und gesteckten Schutzmodulen ist er besonders flexibel und einfach zu warten. Der integrierte Fernmeldekontakt ermöglicht eine nahtlose Überwachung, während das Modulverriegelungssystem einen werkzeuglosen Austausch der Schutzmodule erlaubt. Die gekapselte, nicht ausblasende Funkenstreckenbauform sorgt für zusätzliche Sicherheit und Zuverlässigkeit im Betrieb.
Produktmerkmale
- Typ 1 und Typ 2 Ableiter nach DIN EN 61643-11 (VDE 0675-6-11)
- Reiheneinbaugerät nach DIN 43880
- Schutzmodul-Kodierung für einfache Handhabung
- Durchgangsklemmen für alle Leiteranschlüsse
Technische Daten
- Max. Ableitvermögen (Imax) L-N(PEN)/ N-PE: 50 kA
- Netzform: TN-S, TT
- Anschlussart: Schraubanschluss
- Blitzimpulsstrom Iimp (10/350 µs) IEC 61643 L-N(PEN)/ N-PE: 25 kA, 100 kA
- Mit Fernmeldekontakt: Ja
- Anzahl Module: 8
- Spannungsschutzstufe höher gemäß IEC 61643-1: 1,50 kV
- Dauerbetriebsspannung UC gemäß IEC 61643-1: 350 V
- Polanzahl: 4
- Betriebstemperatur: -40 - 80 °C
