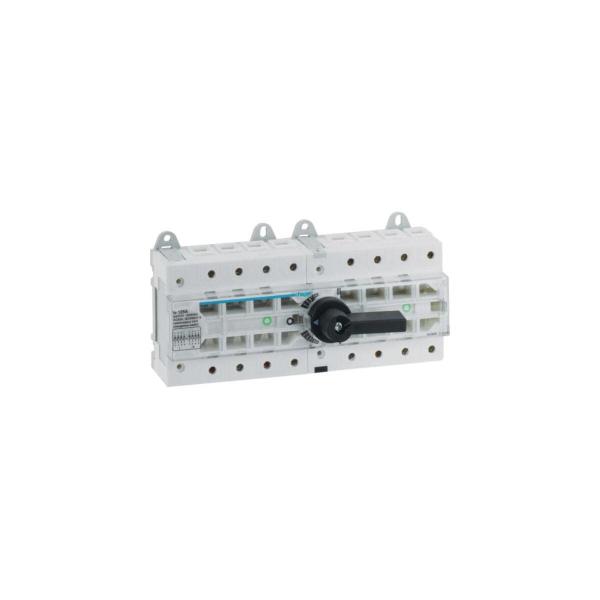

Lastumschalter 4polig 125A
Umschalter nach DIN EN 60947-3 zum Umschalten unter Last von zwei Niederspannungsstromkreisen mit Sicherheitstrennung. Zum Aufbau auf DIN Schiene oder Montageplatte. Drei Schaltstellungen I - 0 - II.
Technische Daten:
Sicherheit
Kapazität
Elektrischer Strom
- Bemessungskurzzeitstromfestigkeit Icw IEC60947: 2,50 kA
- Nennstrom: 125 A
- Bedingter Bemessungskurzschlussstrom Icc mit gl-gG Sicherung: 50 kA
Spannung
- Bemessungsbetriebsspannung Ue: 380-690 V
- Stoßspannungsfestigkeit: 8000 V
- Isolationsspannung Ui: 800 V
Einsatzbedingungen
- Betriebstemperatur: -20 °C
Leistung
- Bemessungsbetriebsleistung bei 400 V AC AC1: 82000 W
- Gesamtverlustleistung unter Nennstrom: 17,10 W
Architektur
- Polanzahl: 4
- Polart: 4P
- Steuer-/Bedienelement: kurzer Drehgriff
Bedienelemente und Anzeigen
Frequenz
Abdeckung, Tür
