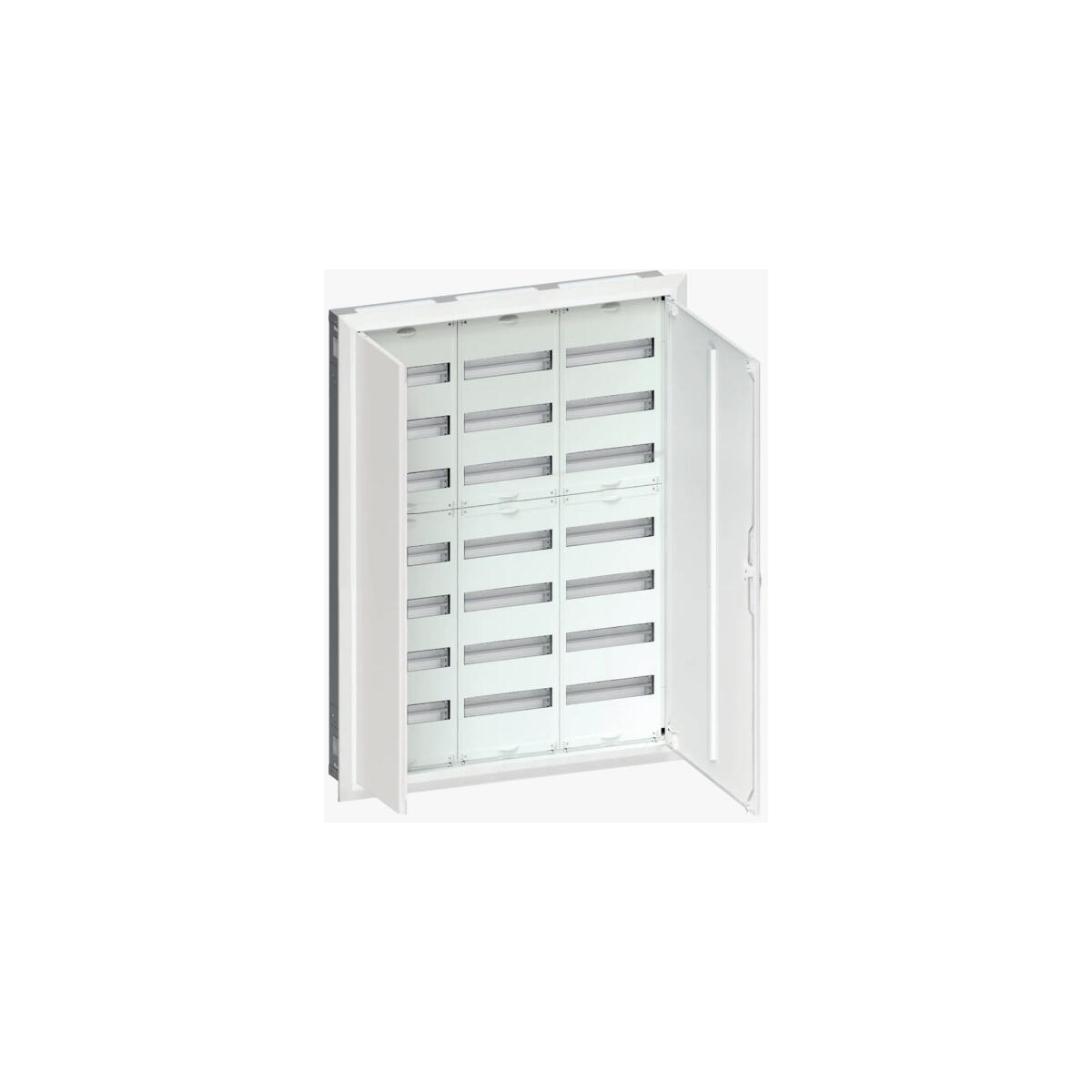

Feldverteiler UP 252PLE mit univers, IP30, SKII, Nischenmaße 1107x815x115mm
Feldverteiler Unterputz 252 Platzeinheiten, DIN EN 61 439-1/-3, DIN 43870, für Geräte bis 125 Ampere. Schutzart IP Standard 30, Schutzklasse II, Nischenmaße 1107x815x115mm. Ausstattung: pulverbeschichtete Stahlblechtür in RAL 9010, Tragschienen, Hutschienen, Berührungsschutzabdeckungen, QuickConnect-Klemmblöcke für Erdung+Neutralleiter. Leitungseinführungen oben/unten, justierbare Türscharniere, Öffnungswinkel 110°, plombierbarer Türverschluss.
Feldverteiler UP/HW zertifiziert nach DIN EN 61 439-1/-3, Maßnorm nach DIN 43870. Zum Einbau von Geräten bis 125 A, Luft- und Kriechstrecken nach DIN EN 60664-1, Schutzart IP30. Bestehend aus Schrank, Blendrahmen und Stahlblechtür, pulverbeschichtet in RAL 9010 (reinweiß). Komplettverteiler mit Einbausatz bestückt mit profilierten Tragschienen, 7,5 mm hohen Hutschienen in 125 mm Mittenabstand und passenden Berührungsschutzabdeckungen (SKII) aus Kunststoff, inklusiv 1xPE- und 2xN-QuickConnect-Klemmblöcke auf Träger montiert. Leitungseinführungen oben/unten durch herausnehmbare Kunststoffflanschplatten mit Vorprägungen und integrierte Kabelzugentlastung. Seitlich und hinten ausschlagbare Leistungseinführungen. Tür mit innenliegenden justierbaren Scharnieren und einem Öffnungswinkel von 110°. Türen rechts und links anschlagbar, werkzeuglos wechselbarer Türanschlag. Türverschluss serienmäßig mit Vorreiber und Klappgriff plombierbar. Ab Schrankbreite 800 mm (3-feldig) zwei türiger Aufbau. Rechte Türen maximal 2 Felder breit. Bei Doppeltür mit Stangenverschluss. Blendrahmen Tiefe bzw. Überstand 13 mm. Hinweis: Austauschbare Schließsysteme möglich.
Technische Daten:
- Montage auf: Unterputz
- Hohlwand
- Anzahl der Schienen: 21
- Anzahl Reihen: 21
- Anzahl Felder: 3
- Anzahl Module: 252
- Höhe: 1153 mm
- Breite: 853 mm
- Tiefe: 125 mm
- Anzahl Schranktüren: 2
- Ausführung des Handgriffes: Klappgriff mit Vorreiber
- Werkstoff: Stahl
- Schutzklasse: Schutzklasse II
- Stoßfestigkeit IK: IK09
- Schutzart IP: IP30
- Halogenfrei: Nein
- Schließungstyp: Ohne Schloss
| Höhe [mm] | 1153 |
| Breite [mm] | 853 |
| Schutzart | IP30 |
| Tiefe [mm] | 125 |
| Felder | 3 |
