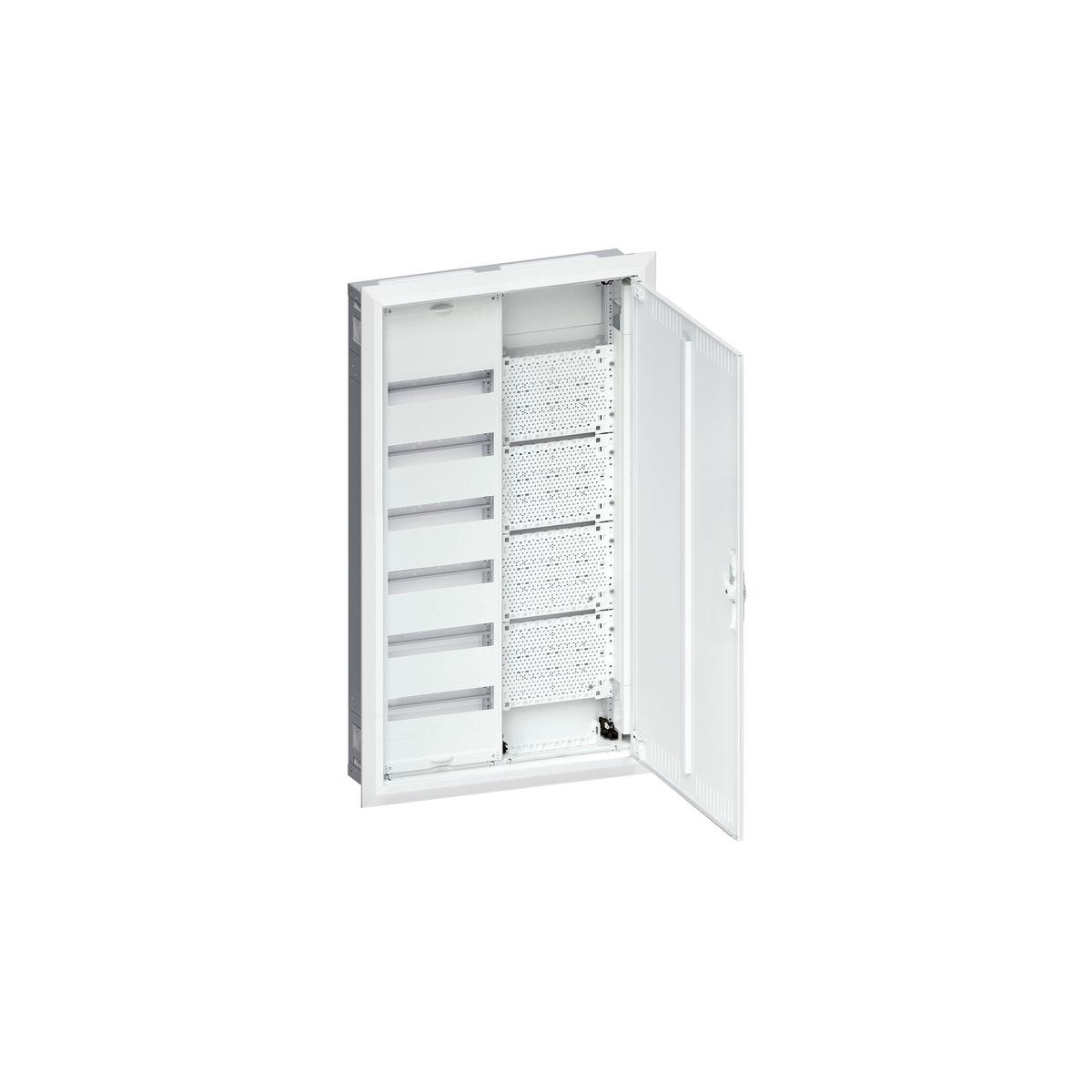

Feldverteiler UP 72PLE + Multimedia, IP30, SKII, Nischenmaße 957x565x115mm
Feldverteiler UP/HW, zertifiziert nach DIN EN 61 439-1/-3, für Geräte bis 125 A. Schutzart IP30, Luft- und Kriechstrecken gemäß DIN EN 60664-1. Features: pulverbeschichteter Schrank in RAL 9010, profilierte Tragschienen, QuickConnect-Klemmblöcke (1xPE, 2xN), Kabelzugentlastung und Multimediafeld. Tür mit 110° Öffnungswinkel, veränderbarer Anschlag.
Bestehend aus Schrank, Blendrahmen und Stahlblechtür, pulverbeschichtet in RAL 9010 (reinweiß). Komplettverteiler mit Einbausatz links bestückt mit profilierten Tragschienen, 7,5 mm hohen Hutschienen in 125 mm Mittenabstand und passenden Berührungsschutzabdeckungen, inklusiv 1xPE- und 2xN-QuickConnect-Klemmblöcke auf Träger montiert, mit Multimediafeld rechts bestückt mit Kunststoff-Lochplatten auf profilierten Tragschienen ohne Berührungsschutzabdeckungen und durchgehende vertikale Abschottung zwischen Multimedia und Energiefeld.
Leitungseinführungen oben/unten durch herausnehmbare Kunststoffflanschplatten mit Vorprägungen und integrierte Kabelzugentlastung. Seitlich und hinten ausschlagbare Leistungseinführungen. Tür mit innenliegenden justierbaren Scharnieren und einem Öffnungswinkel von 110°. Türen rechts und links anschlagbar, werkzeuglos wechselbarer Türanschlag.
Türverschluss serienmäßig mit Vorreiber und Klappgriff plombierbar. Rechte Türen maximal 2 Felder breit. Bei Doppeltür mit Stangenverschluss. Blendrahmen Tiefe bzw. Überstand 13 mm. Hinweise: Austauschbare Schließsysteme möglich.
Technische Daten:
- Montage auf: Unterputz, Hohlwand
- Anzahl der Schienen: 12
- Anzahl Reihen: 6
- Anzahl Felder: 2
- Anzahl Module: 144
- Höhe: 1003 mm
- Breite: 603 mm
- Tiefe: 125 mm
- Anzahl Schranktüren: 1
- Ausführung des Handgriffes: Klinke
- Werkstoff: Stahl
- Werkstoff Montageplatte: Kunststoff
- Schutzklasse: Schutzklasse II
- Stoßfestigkeit IK: IK07
- IP-Klasse (Ingress Protection): IP30
- Halogenfrei: Nein
- Schließungstyp: Ohne Schloss
| Höhe [mm] | 1003 |
| Breite [mm] | 603 |
| Schutzart | IP30 |
| Tiefe [mm] | 112 |
| Felder | 2 |
