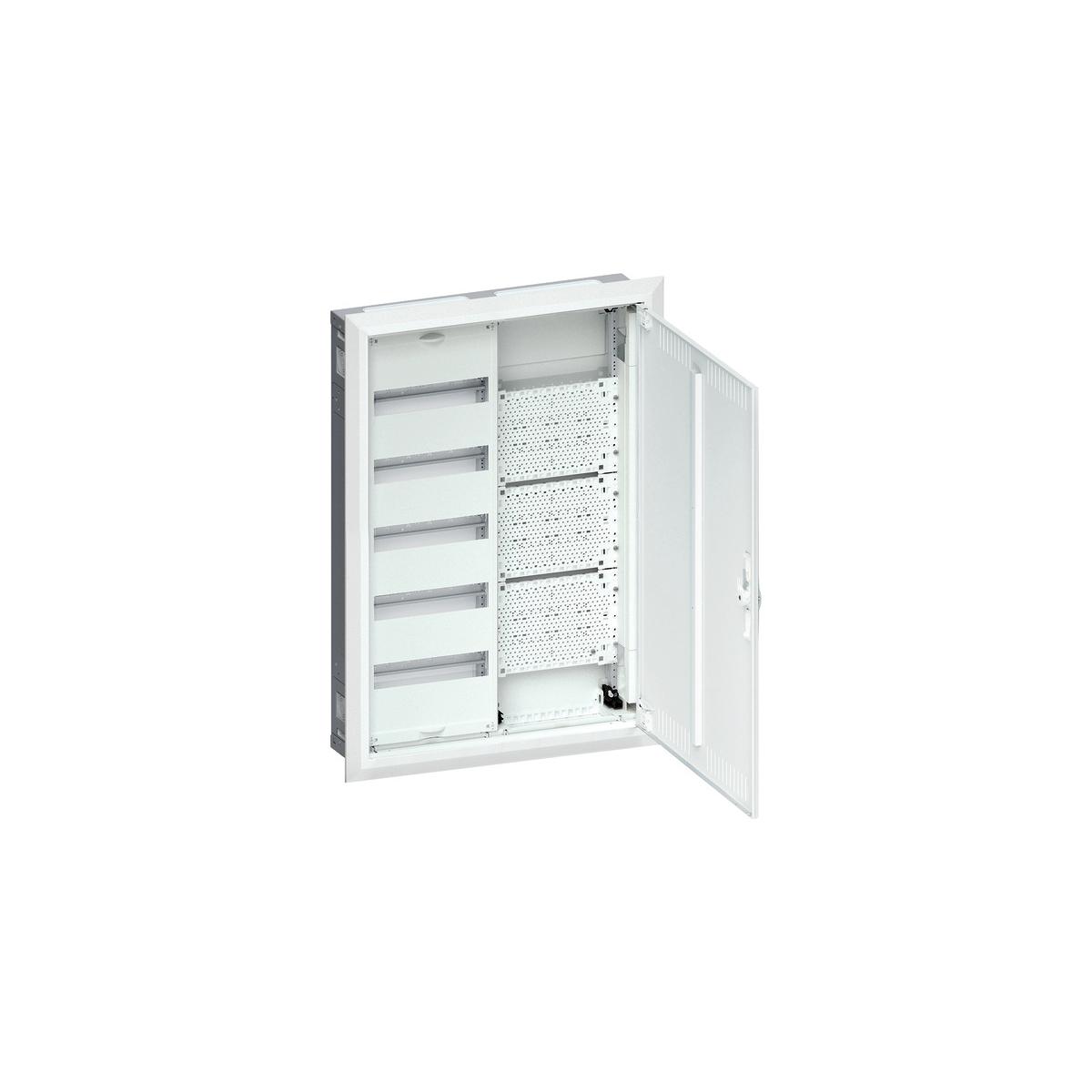

Feldverteiler UP 60PLE+Multimedia, IP30, SKII, Nischenmaße 807x565x115mm
Der Feldverteiler für die Unterputz-Montage erfüllt den IP30-Standard und Schutzklasse II, was ihn für den Einsatz in trockenen Innenbereichen qualifiziert. Mit 60 Platzeinheiten und integriertem Multimediafeld bietet er umfangreiche Anschlussmöglichkeiten für moderne Haustechnik. Maße: 807x565x115mm. Ideal für strukturierte Verkabelungssysteme und die effiziente Verteilung von Strom und Daten.
Komplettverteiler mit Einbausatz links bestückt mit profilierten Tragschienen, 7,5 mm hohen Hutschienen in 125 mm Mittenabstand und passenden Berührungsschutzabdeckungen, inklusiv 1xPE- und 2xN-QuickConnect-Klemmblöcke auf Träger montiert, mit Multimediafeld rechts bestückt mit Kunststoff-Lochplatten auf profilierten Tragschienen ohne Berührungsschutzabdeckungen und durchgehende vertikale Abschottung zwischen Multimedia und Energiefeld. Leitungseinführungen oben/unten durch herausnehmbare Kunststoffflanschplatten mit Vorprägungen und integrierte Kabelzugentlastung.
Seitlich und hinten ausschlagbare Leistungseinführungen. Tür mit innenliegenden justierbaren Scharnieren und einem Öffnungswinkel von 110°. Türen rechts und links anschlagbar, werkzeuglos wechselbarer Türanschlag. Türverschluss serienmäßig mit Vorreiber und Klappgriff plombierbar. Rechte Türen maximal 2 Felder breit. Bei Doppeltür mit Stangenverschluss. Blendrahmen Tiefe bzw. Überstand 13 mm. Hinweise: Austauschbare Schließsysteme möglich.
Technische Merkmale:
- Breite: 603 mm
- Höhe: 853 mm
- Tiefe: 112 mm
- RAL-Nummer: 9010
- Mit Montageplatte: ja
- Einbautiefe: 112 mm
- Anbaumöglichkeit: ja
- Werkstoff des Gehäuses: Stahl
- Schutzart (IP): IP30
- Innentiefe: 112 mm
- Montageart: Unterputz/Hohlwand
- Farbe: weiß
- Anzahl der Reihen: 5
- Art der Abdeckung: Tür
- DIN-Schiene: ja
- Breite in Teilungseinheiten: 24
- Art der Schließung: sonstige
- Ausführung Deckel: mit Ausschnitt
- Einbauhöhe: 853 mm
- Einbaubreite: 603 mm
- Erdungsklemmenblock: ja
- Neutralleiterklemmenblock: ja
| Höhe [mm] | 853 |
| Breite [mm] | 603 |
| Schutzart | IP30 |
| Tiefe [mm] | 112 |
| Felder | 2 |
