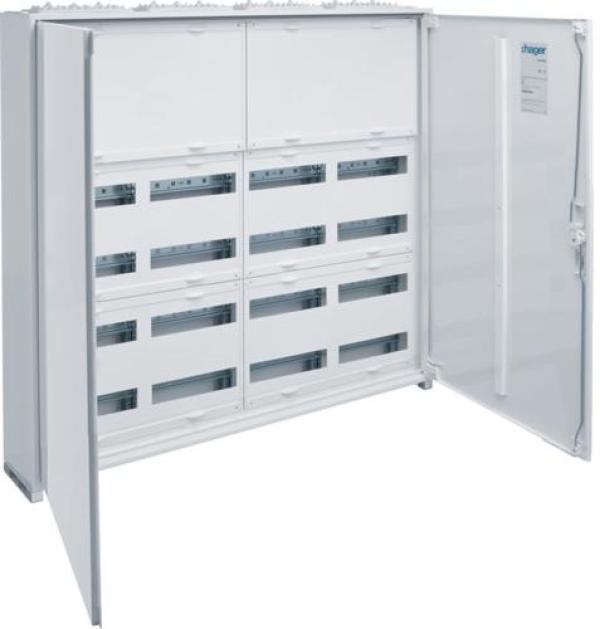

Feldverteiler AP, IP44, SKII, 192 PLE, 4x6 Reihen, HS-Abst. 50mm, 950x1050x161mm
Der Feldverteiler in Aufputz-Ausführung, IP44, Schutzklasse II, mit 192 Platzeinheiten und einer Konfiguration von 4x6 Reihen. Der Hutschienen-Abstand beträgt 150 Millimeter. Dimensionen des Verteilers sind 950x1050x161 Millimeter. Ideal für den Einsatz als Installationsverteilerbzw. Stromkreisverteiler in feuchten und staubigen Umgebungen.
Feldverteiler nach DIN EN 61 439-1/-3 zum Einbau für Geräte bis 125 A, Luft- und Kriechstrecken nach DIN EN 60664-1. Bestehend aus Schrank mit Tür aus pulverbeschichtetem und eingebranntem Stahlblech. Ab Schrankbreite 800 mm (3-feldig) zwei türiger Aufbau. Rechte Türen maximal 2-feldig breit. Komplettschrank mit Einbausatz bestückt mit profilierten Tragschienen, oberste zwei Reihen mit 15 mm hohen Hutschienen für Reihenklemmen in 150 mm Abstand und geschlossener Abdeckung, untere Reihen für 7,5 mm hohen Hutschienen in 150 mm Mittenabstand und passenden Berührungsschutzabdeckungen. Leitungseinführungen oben/unten durch herausnehmbare flexiblen Kunststoffflanschplatten, zusätzlich austauschbar. Tür mit innenliegenden justierbaren Scharnieren und einem Öffnungswinkel von 110°. Türen rechts und links anschlagbar, werkzeugloser wechselbar Türanschlag. Türverschluss serienmäßig mit Dreipunkt-Stangenverschluss und plombierbaren Klappgriff. Hinweis: Sperrbare Schließsysteme und Türen sind austauschbar.
Technische Daten:
- Montage auf: Aufputz
- Anzahl der Schienen: 18
- Anzahl Reihen: 18
- Anzahl Felder: 4
- Anzahl Module: 192
- Höhe: 950 mm
- Breite: 1050 mm
- Tiefe: 165 mm
- Anzahl Schranktüren: 2
- Anzahl der Schlösser: 1
- Ausführung des Handgriffes: Klappgriff mit Vorreiber
- Werkstoff: Stahl
- Schutzklasse: Schutzklasse II
- Stoßfestigkeit IK: IK09
- IP-Klasse (Ingress Protection): IP44
- Halogenfrei: Nein
- Schließungstyp: Stangenschloss
- Ohne Schloss
| Höhe [mm] | 950 |
| Breite [mm] | 1050 |
| Schutzart | IP44 |
| Tiefe [mm] | 161 |
| Felder | 4 |
