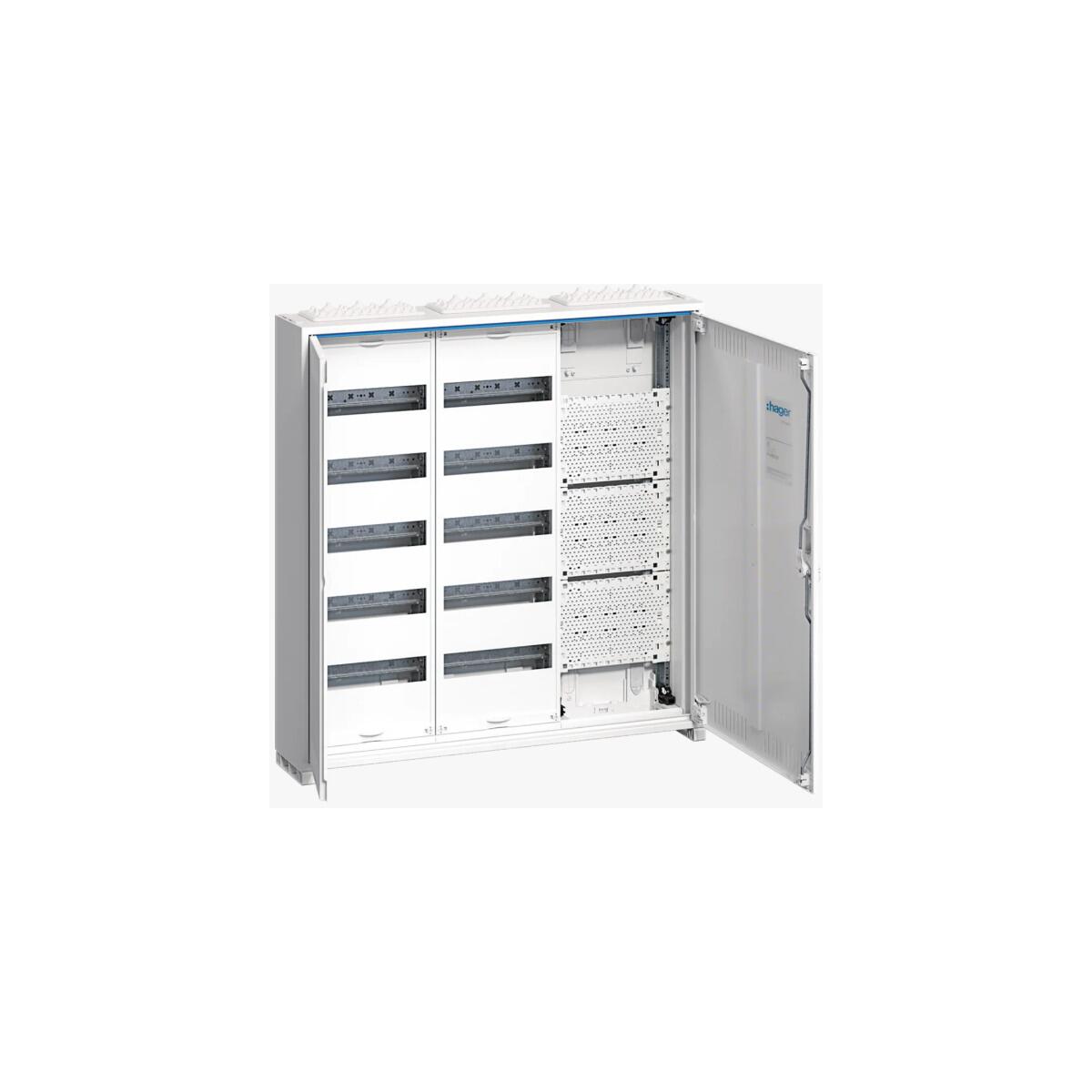

Feldverteiler AP,univers,IP31,SKII,120PLE+Mediafeld,m.geschl.Tür,800x800x161,QC
Feldverteiler nach DIN EN 61 439-1/-3 zum Einbau für Geräte bis 125 A, Luft- und Kriechstrecken nach DIN EN 60664-1. Bestehend aus Schrank mit geschlitzter Blechtür aus pulverbeschichtetem und eingebranntem Stahlblech. Ab Schrankbreite 800 mm (3-feldig) zwei türiger Aufbau. Rechte Türen maximal 2-feldig breit. Komplettschrank mit Einbausatz links bestückt mit profilierten Tragschienen, 7,5 mm hohen Hutschienen in 125 mm Mittenabstand und passenden Berührungsschutzabdeckungen, inklusiv PE/N-QuickConnect-Klemmen auf Träger montiert, und mit Multimediafeld rechts bestückt mit Kunststoffplatten auf profilierten Tragschienen ohne Berührungsschutzabdeckungen. Innerer Berührungsschutz (SKII) aus Kunststoff, Leitungseinführungen oben/unten durch herausnehmbare Kunststoffflanschplatten und durchgehende vertikale Abschottung zwischen Multimedia und Energiefeld. Tür mit innenliegenden justierbaren Scharnieren und einem Öffnungswinkel von 130°. Türen rechts und links anschlagbar. Türverschluss serienmäßig mit Dreipunkt-Stangenverschluss (ab Schrankbreite 800 mm) und Klappgriff plombierbar. Hinweis: Sperrbare Schließsysteme und Türen sind austauschbar.
Technische Daten:
- Montage auf: Aufputz
- Anzahl der Schienen: 10
- Anzahl Reihen: 5
- Anzahl Felder: 3
- Anzahl Module: 120
- Höhe: 800 mm
- Breite: 800 mm
- Tiefe: 165 mm
- Anzahl Schranktüren: 2
- Ausführung des Handgriffes: Klappgriff mit Vorreiber
- Werkstoff: Stahl
- Schutzklasse: Schutzklasse II
- Stoßfestigkeit IK: IK09
- IP-Klasse (Ingress Protection): IP31
- Halogenfrei: Nein
- Schließungstyp: Stangenschloss
- Ohne Schloss
| Höhe [mm] | 800 |
| Breite [mm] | 800 |
| Schutzart | IP31 |
| Tiefe [mm] | 165 |
| Felder | 3 |
